申请日2016.12.31
公开(公告)日2017.03.22
IPC分类号C02F1/00
摘要
本发明公开了一种污水处理设备固定结构，包括依次安装的弹性座、底板、螺杆、中间板、顶板，底板与中间板之间安装有缓冲座;底板边缘均布有六个定位孔，底板中央固定有定位筒;定位孔中安装有弹性座，弹性座包括与定位孔进行滑动配合的滑杆，滑杆两端分别固定有支撑板、限位板，滑杆中间开有螺纹孔，支撑板与底板之间安装有副弹簧;螺纹孔中旋有螺杆，螺杆顶端依次设有转动块、导向杆。本发明能够对污水处理设备进行有效固定安装，不仅避免了设备在安装固定过程中与地面的碰撞导致的损伤，也提高了设备的使用稳定性，极大的提高了设备的使用寿命，整个装置结构简单，安装方便，具有良好的实用价值。

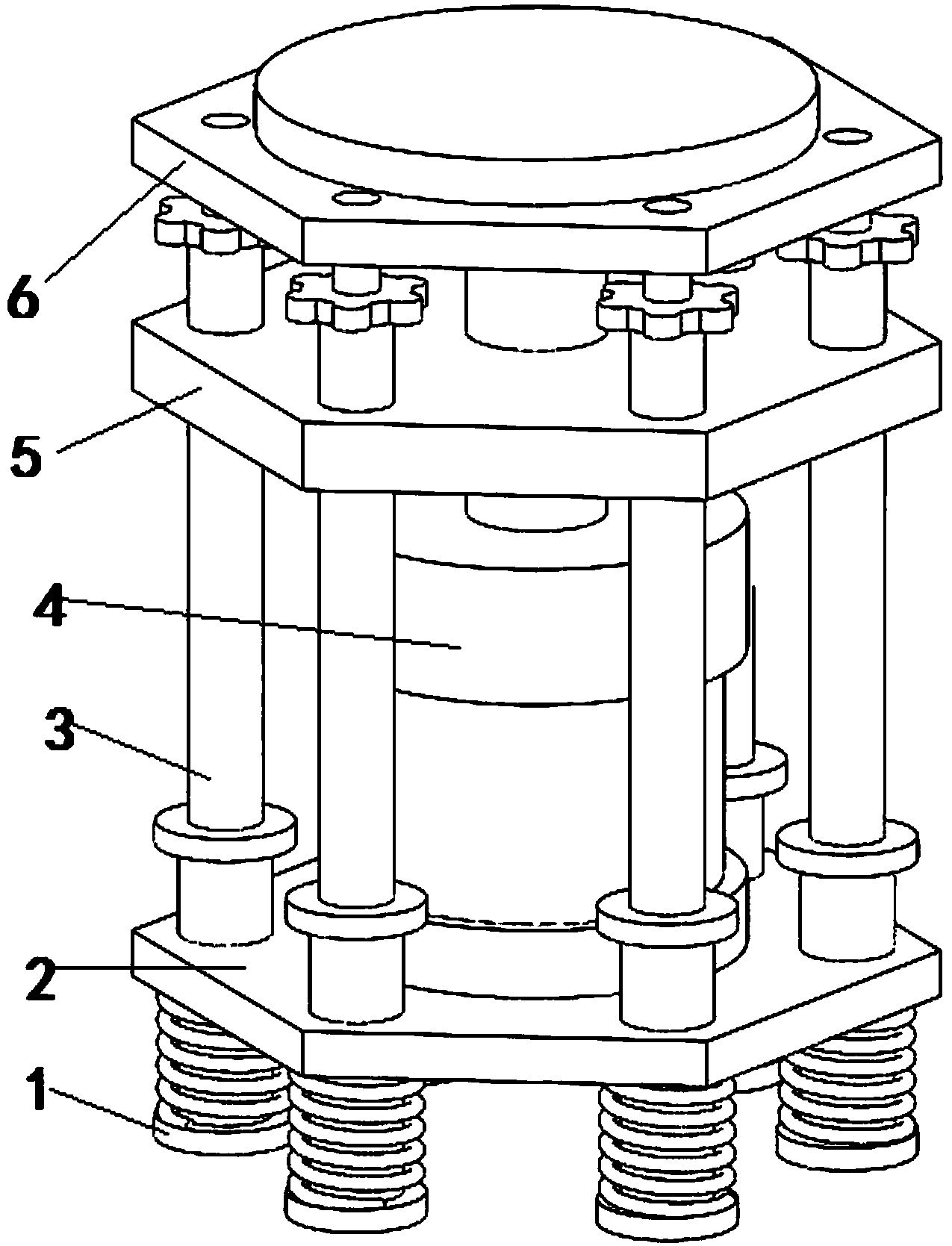

摘要附图
权利要求书
1.一种污水处理设备固定结构，其特征在于：包括依次安装的弹性座(1)、底板(2)、螺杆(3)、中间板(5)、顶板(6)，所述底板(2)与中间板(5)之间安装有缓冲座(4);
所述底板(2)边缘均布有六个定位孔(21)，底板(2)中央固定有定位筒(22);
所述定位孔(21)中安装有弹性座(1)，所述弹性座(1)包括与定位孔(21)进行滑动配合的滑杆(11)，所述滑杆(11)两端分别固定有支撑板(12)、限位板(13)，滑杆(11)中间开有螺纹孔(14)，所述支撑板(12)与底板(2)之间安装有副弹簧(15);
所述螺纹孔(14)中旋有螺杆(3)，所述螺杆(3)顶端依次设有转动块(31)、导向杆(32);
所述定位筒(22)中安装有缓冲座(4)，所述缓冲座(4)包括依次安装的安装筒(41)、主弹簧(42)、盖筒(43)，所述盖筒(43)中间滑动安装有压杆(44)，所述压杆(44)底部设有压块(45);
所述螺杆(3)、压杆(44)顶端穿过中间板(5)与顶板(6)相连接;
所述顶板(6)边缘均布有与导向杆(32)进行滑动配合的导向孔(61)，顶板(6)表面中央固定有橡胶板(62)。
2.根据权利要求1所述的一种污水处理设备固定结构，其特征在于：所述定位筒(22)内车有内螺纹，所述安装筒(41)外车有与定位筒(22)进行螺纹配合的外螺纹，所述盖筒(43)内车有与安装筒(41)进行螺纹配合的内螺纹。
3.根据权利要求1所述的一种污水处理设备固定结构，其特征在于：所述螺杆(3)、压杆(44)均与中间板(5)进行滑动配合。
说明书
一种污水处理设备固定结构
技术领域
本发明属于污水处理设备领域，尤其涉及一种污水处理设备固定结构。
背景技术
污水，通常指受一定污染的、来自生活和生产的废弃水。污水主要有生活污水，工业废水和初期雨水。污水的主要污染物有病原体污染物，耗氧污染物，植物营养物，有毒污染物等。目前处理的污水各种各种，其处理设备也各式各样。传统的污水处理过程中，由于设备的使用环境复杂，导致设备在使用过程中安装固定不当导致设备的损坏，影响工作性能和使用寿命。
发明内容
本发明的目的在于克服现有技术存在的以上问题，提供一种污水处理设备固定结构，有效提高污水处理设备的使用寿命。
为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：
一种污水处理设备固定结构，包括依次安装的弹性座、底板、螺杆、中间板、顶板，所述底板与中间板之间安装有缓冲座;
所述底板边缘均布有六个定位孔，底板中央固定有定位筒;
所述定位孔中安装有弹性座，所述弹性座包括与定位孔进行滑动配合的滑杆，所述滑杆两端分别固定有支撑板、限位板，滑杆中间开有螺纹孔，所述支撑板与底板之间安装有副弹簧;
所述螺纹孔中旋有螺杆，所述螺杆顶端依次设有转动块、导向杆;
所述定位筒中安装有缓冲座，所述缓冲座包括依次安装的安装筒、主弹簧、盖筒，所述盖筒中间滑动安装有压杆，所述压杆底部设有压块;
所述螺杆、压杆顶端穿过中间板与顶板相连接;
所述顶板边缘均布有与导向杆进行滑动配合的导向孔，顶板表面中央固定有橡胶板。
进一步地，所述定位筒内车有内螺纹，所述安装筒外车有与定位筒进行螺纹配合的外螺纹，所述盖筒内车有与安装筒进行螺纹配合的内螺纹，有效提高了定位筒、安装筒、盖筒之间的配合强度，安装拆卸简单方便。
进一步地，所述螺杆、压杆均与中间板进行滑动配合，减少了螺杆、压杆均与中间板之间的配合阻力。
本发明的有益效果是：
本发明通过依次安装的弹性座、底板、螺杆、中间板、顶板，能够对污水处理设备进行有效固定安装，不仅避免了设备在安装固定过程中与地面的碰撞导致的损伤，也提高了设备的使用稳定性，极大的提高了设备的使用寿命，整个装置结构简单，安装方便，具有良好的实用价值。
