申请日2017.03.23
公开(公告)日2017.11.10
IPC分类号C02F9/04; G05D11/08; C02F101/20
摘要
本实用新型公开了一种发电机内冷水处理系统，包括用于除去内冷水箱中内冷水的阴阳离子的旁路小混床系统、与旁路小混床系统并联的用于平衡内冷水pH值且改善内冷水电导率的微碱化系统和对微碱化系统进行调节控制的控制装置，微碱化系统包括药剂箱和用于将药剂箱中的碱化剂添加到内冷水箱中的计量泵，控制装置包括用于检测内冷水箱中内冷水的电导率的在线电导率表和用于检测内冷水箱中内冷水的pH值的在线pH值表，计量泵由在线电导率表进行控制。本实用新型通过在线电导率表控制计量泵的加入碱化剂的频率，从而对内冷水的pH值实现精确控制，维持内冷水系统水质参数稳定，有效抑制铜离子腐蚀，解决了发电机内冷水水质不稳定、不达标的问题。
权利要求书

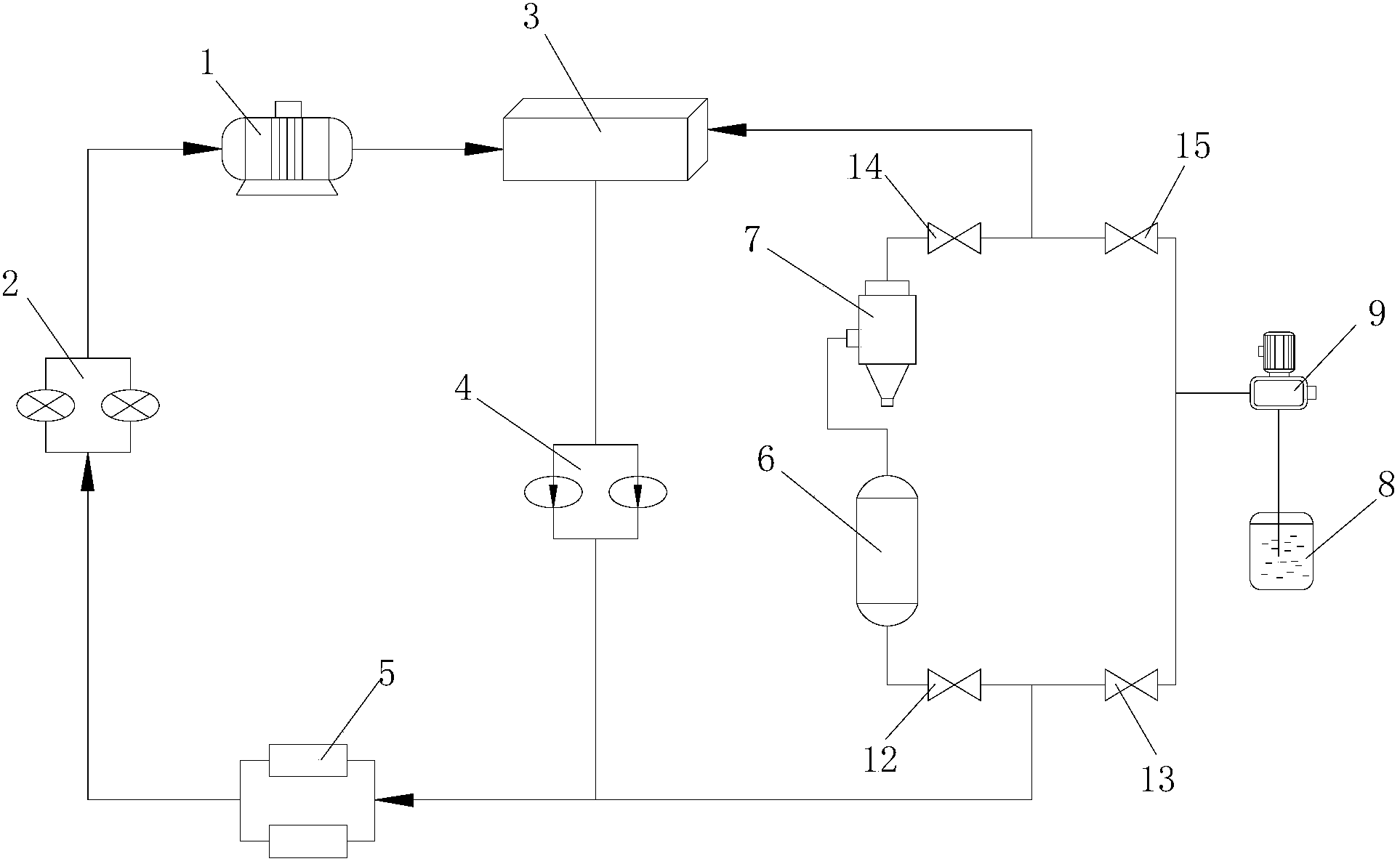

1.一种发电机内冷水处理系统，其特征在于：包括用于除去内冷水箱(3)中内冷水的阴阳离子的旁路小混床系统、与所述旁路小混床系统并联的用于平衡内冷水pH值且改善内冷水电导率的微碱化系统和对所述微碱化系统进行调节控制的控制装置，所述旁路小混床系统包括用于对内冷水箱(3)中内冷水阴阳离子进行滤除的混合离子交换器(6)和连接在混合离子交换器(6)输出端的树脂捕捉器(7)，所述树脂捕捉器(7)的输出端与内冷水箱(3)的入口连接，所述微碱化系统包括药剂箱(8)和用于将药剂箱(8)中的碱化剂添加到内冷水箱(3)中的计量泵(9)，所述控制装置包括用于检测内冷水箱(3)中内冷水的电导率的在线电导率表(11)和用于检测内冷水箱(3)中内冷水的pH值的在线pH值表(10)，所述计量泵(9)由在线电导率表(11)进行控制，所述旁路小混床系统的入口和所述微碱化系统的入口分别设置有第一进液阀(12)和第二进液阀(13)，所述旁路小混床系统的出口和所述微碱化系统的出口分别设置有第一出液阀(14)和第二出液阀(15)。
2.按照权利要求1所述的一种发电机内冷水处理系统，其特征在于：所述内冷水箱(3)中的内冷水通过内冷水泵(4)分别进入水冷器(5)和混合离子交换器(6)，所述水冷器(5)的输出端经过过滤器(2)与发电机(1)连接。
3.按照权利要求1或2所述的一种发电机内冷 水处理系统，其特征在于：所述计量泵(9)采用精密隔膜式计量泵。
4.按照权利要求1或2所述的一种发电机内冷水处理系统，其特征在于：所述在线电导率表(11)采用高纯水电导率仪。
5.按照权利要求1或2所述的一种发电机内冷水处理系统，其特征在于：所述药剂箱(8)中的碱化剂采用氢氧化钠溶液，所述氢氧化钠溶液的质量浓度小于0.2%。
说明书
一种发电机内冷水处理系统
技术领域
本实用新型属于大型发电机技术领域，涉及一种发电机内冷水处理系统。
背景技术
目前，我国应用的大型发电机组普遍采取的防腐、净化处理的方式主要有单纯的补充除盐水和凝结水运行方式、内冷水加铜缓蚀剂法、小混床处理法和双小混床处理法。发电机运行中内冷水化学监测的指标主要为电导率、pH值和铜含量。这三项指标是发电机对冷却水质的重要要求，而内冷水属于高纯水，较其他水质监测影响因素较多，因此常常需要对内冷水中电导率、pH值和铜含量的含义以及监测的干扰因素进行深入分析。
发电机内冷水及水质情况，直接关系着发电机组的安全和经济运行，《大型发电机内冷却水质及技术要求》(DLT801-2010)对于发电机冷却水水质提出了明确的要求。但目前国内尚没有处理发电机内冷水达标的有效手段，水质合格率普遍很低。
我国应用的大型发电机组普遍采用通过补加凝结水和除盐水的方式来提高内冷水的pH值，通过补加凝结水提高内冷水pH值，补加除盐水降低系统的导电度，且一般采用将发电机的内冷水通过旁路小混床系统进行净化处理以得到除盐水。然而，传统的内冷水旁路小混床系统净化处理具有处理周期短和处理效果不佳的弊端，常常使得通过传统的内冷水旁路小混床系统进行净化处理的除盐水的pH值过低。且该方法在生产中还存在以下问题：1、需要经常换水，凝结水和除盐水的配比不易掌握，运行工作量较大;2、在机组停运、启动期间和凝结水系统水质异常时，无法进行水质调整，造成凝结水水质超标;3、人工换水及时性较差，水质低于控制标准后，再进行人工换水，滞后性很大，容易造成铜离子的严重超标。由于以上问题的存在，造成内冷水水质合格率低，铜离子腐蚀得不到很好的控制。因此，需要提供一种有效的发电机内冷水水质处理系统。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足，提供一种发电机内冷水处理系统，其结构简单，设计合理，将内冷水小混床处理技术与微碱化技术结合，采用计量泵连续自动向内冷水箱中加入碱化剂，通过在线电导率表控制计量泵的加入碱化剂的频率，从而对内冷水的pH值实现精确控制，维持内冷水系统水质参数稳定，有效抑制铜离子腐蚀，解决了发电机内冷水水质不稳定、不达标的问题。
为解决上述技术问题，本实用新型采用的技术方案是：一种发电机内冷水处理系统，其特征在于：包括用于除去内冷水箱中内冷水的阴阳离子的旁路小混床系统、与所述旁路小混床系统并联的用于平衡内冷水pH值且改善内冷水电导率的微碱化系统和对所述微碱化系统进行调节控制的控制装置，所述旁路小混床系统包括用于对内冷水箱中内冷水阴阳离子进行滤除的混合离子交换器和连接在混合离子交换器输出端的树脂捕捉器，所述树脂捕捉器的输出端与内冷水箱的入口连接，所述微碱化系统包括药剂箱和用于将药剂箱中的碱化剂添加到内冷水箱中的计量泵，所述控制装置包括用于检测内冷水箱中内冷水的电导率的在线电导率表和用于检测内冷水箱中内冷水的pH值的在线pH值表，所述计量泵由在线电导率表进行控制，所述旁路小混床系统的入口和所述微碱化系统的入口分别设置有第一进液阀和第二进液阀，所述旁路小混床系统的出口和所述微碱化系统的出口分别设置有第一出液阀和第二出液阀。
上述的一种发电机内冷水处理系统，其特征在于：所述内冷水箱中的内冷水通过内冷水泵分别进入水冷器和混合离子交换器，所述水冷器的输出端经过过滤器与发电机连接。
上述的一种发电机内冷水处理系统，其特征在于：所述计量泵采用精密隔膜式计量泵。
上述的一种发电机内冷水处理系统，其特征在于：所述在线电导率表采用高纯水电导率仪。
上述的一种发电机内冷水处理系统，其特征在于：所述药剂箱中的碱化剂采用氢氧化钠溶液，所述氢氧化钠溶液的质量浓度小于0.2%。
本实用新型与现有技术相比具有以下优点：
1、本实用新型将内冷水小混床处理技术与微碱化技术结合，采用计量泵连续自动向内冷水箱中加入碱化剂，通过控制装置合理控制加入碱化剂的剂量，维持内冷水系统水质参数稳定，有效抑制铜离子腐蚀。
2、本实用新型控制装置利用氢氧化钠溶液的pH值与电导率的良好对应关系，采用反电流线性控制策略，通过在线电导率表的输出直接控制计量泵的加入碱化剂的频率，从而实现对pH值的精确控制。
3、本实用新型利用氢氧化钠溶液作为碱化剂，提高内冷水系统的pH值，氢氧化钠溶液的电导率小，能够有效改善内冷水电导率。
4、本实用新型采用精密隔膜式计量泵对内冷水箱中进行微量化的加入碱化剂，保证碱化剂的加入的连续性，维持系统pH值的连续与稳定。
综上所述，本实用新型结构简单，设计合理，将内冷水小混床处理技术与微碱化技术结合，通过在线电导率表控制计量泵的加入碱化剂的频率，从而对内冷水的pH值实现精确控制，维持内冷水系统水质参数稳定，有效抑制铜离子腐蚀，解决了发电机内冷水水质不稳定、不达标的问题。
下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。
