申请日2017.03.11
公开(公告)日2017.12.15
IPC分类号E03B3/02; E03B7/04; E03B11/02
摘要
本实用新型公开了一种雨水处理的建筑生态装置，包括储水箱，所述储水箱放置在建筑物的一侧，储水箱的上端连接有第一水管，所述第一水管远离储水箱的一端连接有弯管，所述弯管延伸至楼顶内侧的一端通过螺纹旋接有环形框，所述环形框的外侧设有过滤框，过滤框由固定框和旋转框组成，所述固定框的下侧通过转轴连接有旋转框，旋转框远离转轴的一端设有卡扣装置，所述固定框的上侧垂直设有与弯杆相配合的T形杆，所述弯管靠近环形框的上侧通过三通接头连接有连接管，连接管远离弯管的一端连接有雨水收集器。本实用新型装置结构简单，使用便捷，节能减排，提高了雨水的利用率，防止了楼顶渗水，减少了降水量高时地下排水管道的压力。

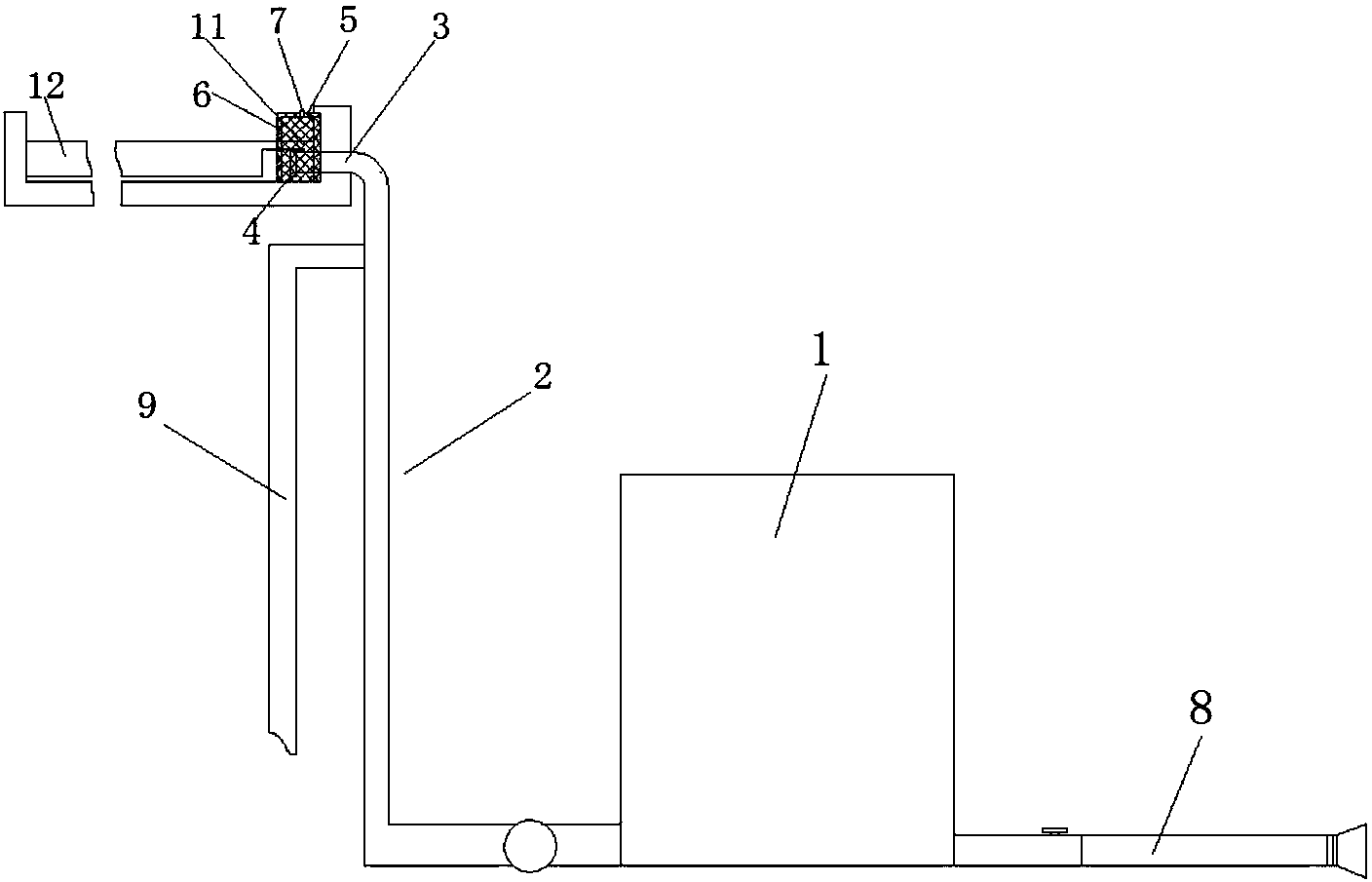

摘要附图
权利要求书
1.一种雨水处理的建筑生态装置，包括储水箱(1)，其特征在于，所述储水箱(1)放置在建筑物的一侧，储水箱(1)的上端连接有第一水管(2)，第一水管(2)紧贴建筑物外壁竖直向上延伸至楼顶，所述第一水管(2)远离储水箱(1)的一端连接有弯管(3)，所述弯管(3)远离第一水管(2)的一端延伸至楼顶外沿，所述弯管(3)延伸至楼顶内侧的一端通过螺纹旋接有环形框(4)，所述环形框(4)的外侧设有过滤框，过滤框由固定框(5)和旋转框(6)组成，固定框(5)和旋转框(6)上设有钢丝网，所述固定框(5)的下侧通过转轴连接有旋转框(6)，旋转框(6)远离转轴的一端设有卡扣装置(7)，所述卡扣装置(7)包括弯杆(71)、连接杆(72)、弹性绳(73)和卡块(74)，连接杆(73)垂直安装在旋转框(6)的上侧，连接杆(72)远离旋转框(6)的一端转动连接有钩形的弯杆(71)，所述连接杆(72)上设有弹性绳(73)，所述弹性绳(73)远离连接杆(72)的一端捆接有卡块(74)，所述弯杆(71)远离连接杆(72)的一端设有与卡块(74)相配合的卡槽，所述固定框(5)的上侧垂直设有与弯杆(71)相配合的T形杆(10)，所述弯管(3)靠近环形框(4)的上侧通过三通接头连接有连接管(11)，连接管(11)远离弯管(3)的一端连接有雨水收集器(12)，所述雨水收集器(12)的内侧设有储水腔，雨水收集器(12)的上侧设有雨水收集孔。
2.根据权利要求1所述的一种雨水处理的建筑生态装置，其特征在于，所述储水箱(1)远离第一水管(2)的一侧连接有软水管(8)， 软水管(8)远离储水箱(1)的一端连接有喷头。
3.根据权利要求2所述的一种雨 水处理的建筑生态装置，其特征在于，所述软水管(8)与储水箱(1)之间设有阀门开关。
4.根据权利要求1所述的一种雨水处理的建筑生态装置，其特征在于，所述第一水管(2)靠近储水箱(1)的一端设有单向阀。
5.根据权利要求1所述的一种雨水处理的建筑生态装置，其特征在于，所述第一水管(2)靠近弯管(3)的一端通过三接通头连接有第二水管(9)，第二水管(9)远离第一水管(2)的一端与地下排水管道连接。
6.根据权利要求1所述的一种雨水处理的建筑生态装置，其特征在于，所述环形框(4)的内侧覆有过滤网。
7.根据权利要求1所述的一种雨水处理的建筑生态装置，其特征在于，所述连接管(11)为U形连接管，且连接管(11)的开口朝下。
8.根据权利要求1所述的一种雨水处理的建筑生态装置，其特征在于，所述雨水收集器(12)的储水腔上侧内壁设有金属网，金属网的网眼大小雨水收集孔的直径。
说明书
一种雨水处理的建筑生态装置
技术领域
本实用新型涉及节能减排装置领域，尤其涉及一种雨水处理的建筑生态装置。
背景技术
雨水的获得是不需要支付任何费用的，同时由于水质条件较好，因此被认为是最有利用价值的水资源，目前雨水的利用主要是在住宅或建筑群中收集水质相对较好的屋面、人行道雨水，并考虑中水利用与渗透相结合的形式，或生态小区中雨水的综合利用系统包括屋顶花园、中水、渗透、水景观等雨水利用，而屋顶直接与外界接处，稳定上会堆积大大小小的垃圾，使雨水变污水，造成资源浪费。
下雨雪后形成的污水会在房顶堆积，长久造成建筑物的渗水，降低建筑物的使用寿命，同时造成水资源浪费，雨水的利用率较低，为此我们设计出了一种雨水处理的建筑生态装置来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种雨水处理的建筑生态装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种雨水处理的建筑生态装置，包括储水箱，所述储水箱放置在建筑物的一侧，储水箱的上端连接有第一水管，第一水管紧贴建筑物外壁竖直向上延伸至楼顶，所述第一水管远离储水箱的一端连接有弯管，所述弯管远离第一水管的一端延伸至楼顶外沿，所述弯管延伸至楼顶内侧的一端通过螺纹旋接有环形框，所述环形框的外侧设有过滤框，过滤框由固定框和旋转框组成，固定框和旋转框上设有钢丝网，所述固定框的下侧通过转轴连接有旋转框，旋转框远离转轴的一端设有卡扣装置，所述卡扣装置包括弯杆、连接杆、弹性绳和卡块，连接杆垂直安装在旋转框的上侧，连接杆远离旋转框的一端转动连接有钩形的弯杆，所述连接杆上设有弹性绳，所述弹性绳远离连接杆的一端捆接有卡块，所述弯杆远离连接杆的一端设有与卡块相配合的卡槽，所述固定框的上侧垂直设有与弯杆相配合的T形杆，所述弯管靠近环形框的上侧通过三通接头连接有连接管，连接管远离弯管的一端连接有雨水收集器，所述雨水收集器的内侧设有储水腔，雨水收集器的上侧设有雨水收集孔。
优选的，所述储水箱远离第一水管的一侧连接有软水管，软水管远离储水箱的一端连接有喷头。
优选的，所述软水管与储水箱之间设有阀门开关。
优选的，所述第一水管靠近储水箱的端设有单向阀。
优选的，所述第一水管靠近弯管的一端通过三接通头连接有第二水管，第二水管远离第一水管的一端与地下排水管道连接。
优选的，所述环形框的内侧覆有过滤网。
优选的，所述连接管为U形连接管，且连接管的开口朝下。
优选的，雨水收集器的储水腔上侧内壁设有金属网，金属网的网眼大小雨水收集孔的直径。
与现有技术相比，本实用新型的有益效果是：本实用新型中，通过过滤网和过滤框将打下杂物拦在弯管的外侧，保证积水能顺利流下，利用第一水管和第二水管的配合，当雨水过多时，积水从第二水管流到地下，弯杆和卡块的配合，方便打开旋转框，更换过滤网，同时利用雨水收集器储存的水进行防晒，装置结构简单，使用便捷，节能减排，提高了雨水的利用率，也防止了楼顶渗水，减少了降水量高时地下排水管道的压力。
