申请日2017.02.27
公开(公告)日2017.10.27
IPC分类号C02F11/12; C02F11/10; F23G7/00
摘要
本实用新型公开了一种市政污泥处理系统，它涉及污泥处理技术领域。污泥仓底部设置有卸料螺旋，污泥仓的出口通过卸料螺旋以及阀件与给料螺旋上的给料斗连通，给料螺旋与柱塞泵的进口相通，柱塞泵的出口通过管道与三次风管连接，通过污泥车将从污水处理厂产生的市政污泥运送到水泥厂并储存在污泥仓内，将市政污泥通过柱塞泵输送至三次风管近分解炉的一端，污泥被三次风烘干并吹散，然后进入到分解炉进行焚烧。本实用新型可以帮助污水处理厂处理市政污泥，有利于市政污泥的燃烧和分解，稳定实用，处理性能好，做到了对市政污泥的完全消化，显著降低了大气污染物的排放，具有很大的环境及社会效益。
权利要求书

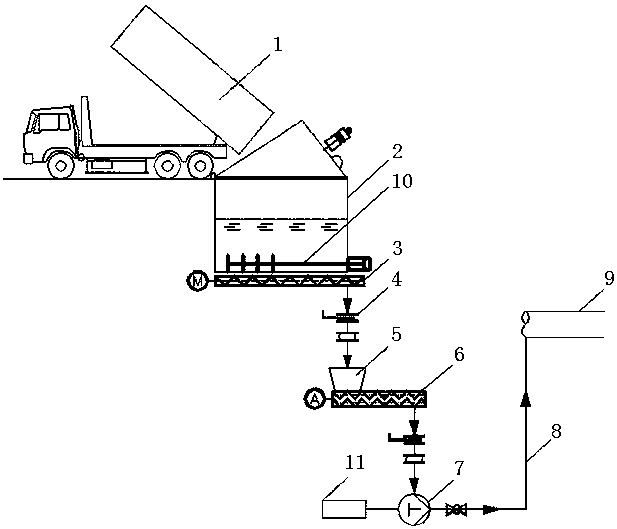

1.一种市政污泥处理系统，其特征在于，包括污泥车(1)、污泥仓(2)、卸料螺旋(3)、阀件(4)、给料斗(5)、给料螺旋(6)、柱塞泵(7)、管道(8)和三次风管(9)，污泥仓(2)底部设置有卸料螺旋(3)，污泥仓(2)的出口通过卸料螺旋(3)以及阀件(4)与给料螺旋(6)上的给料斗(5)连通，给料螺旋(6)与柱塞泵(7)的进口相通，柱塞泵(7)的出口通过管道(8)与三次风管(9)连接。
2.根据权利要求1所述的一种市政污泥处理系统，其特征在于，所述的污泥仓(2)中设置有便于污泥均匀出料的破拱滑架(10)。
3.根据权利要求1所述的一种市政污泥处理系统，其特征在于，所述的柱塞泵(7)与提供电力的液压站(11)相连接。
4.根据权利要求1所述的一种市政污泥处理系统，其特征在于，所述的柱塞泵(7)将给料螺旋(6)输送的污泥通过管道(8)传输至三次风管(9)近分解炉一端。
5.根据权利要求4所述的一种市政污泥处理系统，其特征在于，所述分解炉内焚烧的温度大于850℃。
6.根据权利要求4所述的一种市政污泥处理系统，其特征在于，所述的分解炉内固体焚烧停留时间在3-45分钟。
7.根据权利要求4所述的一种市政污泥处理系统，其特征在于，所述的分解炉内气体的焚烧时间大于5秒。
说明书
一种市政污泥处理系统
技术领域
本实用新型涉及的是污泥处理技术领域，具体涉及一种市政污泥处理系统。
背景技术
水泥窑协同处理污泥是目前新兴的一种市政污泥处理方法，该方法可以帮助污水处理厂处理市政污泥，市政污泥中的固体成分焚烧后可以作为水泥熟料，由于焚烧温度高，不会产生大气污染物，做到了对市政污泥的完全消化，对水泥烧成工艺本身基本不会产生影响。在目前市政污泥产生量大大超过处理量的当下，设计一种新型的市政污泥处理系统尤为必要。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种市政污泥处理系统，结构设计合理，有利于市政污泥的燃烧和分解，稳定实用，处理性能好，显著降低了大气污染物的排放，具有很大的环境及社会效益。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种市政污泥处理系统，包括污泥车、污泥仓、卸料螺旋、阀件、给料斗、给料螺旋、柱塞泵、管道和三次风管，污泥仓底部设置有卸料螺旋，污泥仓的出口通过卸料螺旋以及阀件与给料螺旋上的给料斗连通，给料螺旋与柱塞泵的进口相通，柱塞泵的出口通过管道与三次风管连接，通过污泥车将从污水处理厂产生的市政污泥运送到水泥厂并储存在污泥仓内，将市政污泥通过柱塞泵输送至三次风管近分解炉的一端，污泥被三次风烘干并吹散，然后进入到分解炉进行焚烧。
作为优选，所述的污泥仓中设置有便于污泥均匀出料的破拱滑架。
作为优选，所述的柱塞泵与提供电力的液压站相连接，柱塞泵将给料螺旋输送的污泥通过管道传输至三次风管近分解炉一端，利用三次风的热能及动能将污泥烘干并吹散，随三次风进入到分解炉进行焚烧。
作为优选，所述分解炉内焚烧的温度大于850℃，分解炉内固体焚烧停留时间在3-45分钟，分解炉内气体的焚烧时间大于5秒。
本实用新型的有益效果：本系统可以帮助污水处理厂处理市政污泥，市政污泥中的固体成分焚烧后可以作为水泥熟料，由于焚烧温度高，不会产生大气污染物，做到了对市政污泥的完全消化，对水泥烧成工艺本身基本不会产生影响。
