申请日2017.02.27
公开(公告)日2017.10.13
IPC分类号C02F9/08
摘要
本实用新型公开了化工技术领域的一种化工生产污水处理设备，包括沉沙池，所述沉沙池的顶部设置有进水口，所述沉沙池的左侧壁底部设置有排沙口，所述沉沙池的内腔顶部设置有格栅，所述沉沙池的内腔右侧壁设置有沉沙池输水泵，与现有的化工生产污水处理设备相比，本实用新型结构简单，操作方便，本实用新型先通过沉沙池对污水中的砂石进行排除，再经过中和池进行中和，中和过后再经过曝气池进行曝气处理，曝气处理后在经过过滤池进行过滤使得污水最后含有最大的污染物质多为硫化物和氨化物，最后再经过脱硫氨塔的处理，对污水中的硫和氨进行脱离处理，这样使得污水被处理的更加干净。
权利要求书

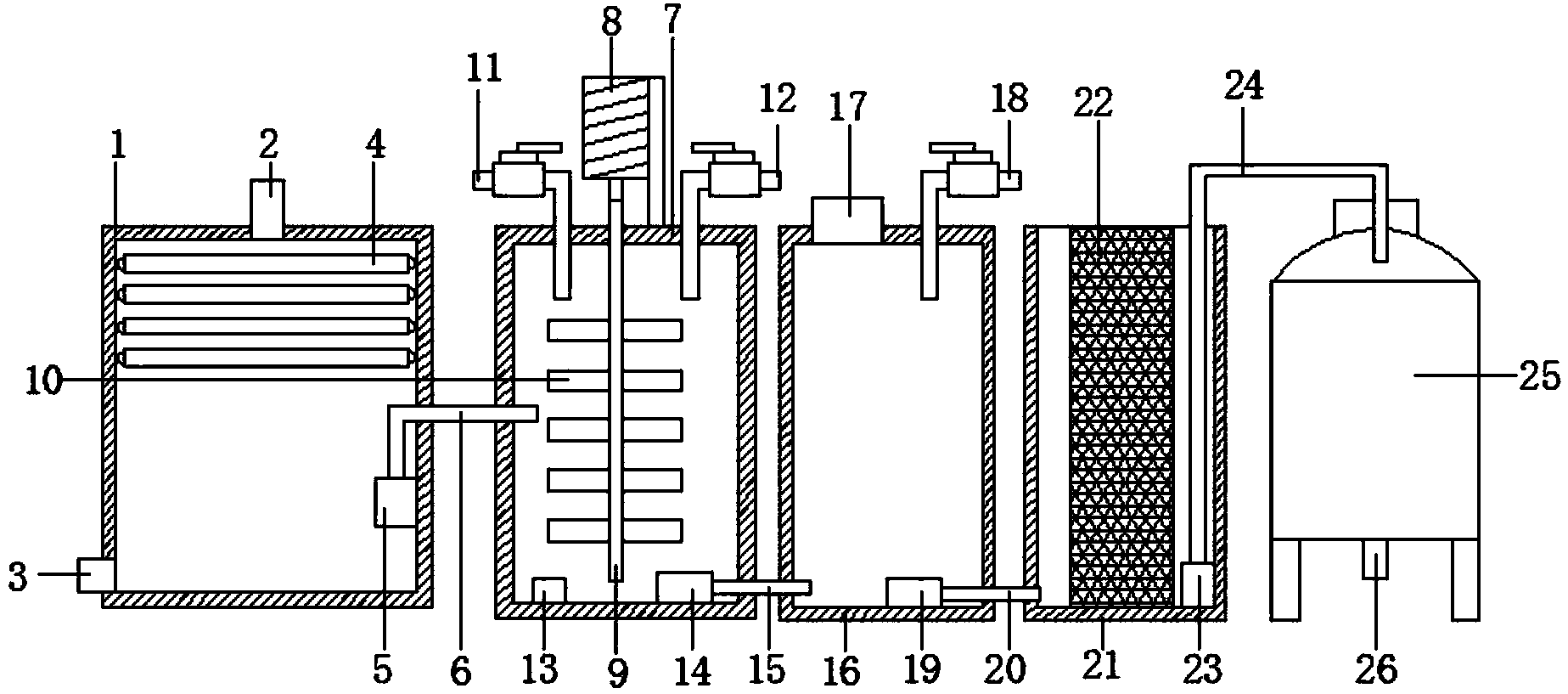

1.一种化工生产污水处理设备，包括沉沙池(1)，其特征在于：所述沉沙池(1)的顶部设置有进水口(2)，所述沉沙池(1)的左侧壁底部设置有排沙口(3)，所述沉沙池(1)的内腔顶部设置有格栅(4)，所述沉沙池(1)的内腔右侧壁设置有沉沙池输水泵(5)，所述沉沙池输水泵(5)的顶部设置有第一导水管(6)，且第一导水管(6)位于格栅(4)的下方，所述第一导水管(6)的右端伸出沉沙池(1)，所述第一导水管(6)的右侧设置有中和池(7)，且第一导水管(6)与中和池(7)相连通，所述中和池(7)顶部的左右两侧分别设置有碱液进料管(11)和酸液进料管(12)，且碱液进料管(11)和酸液进料管(12)的底部均伸入中和池(7)的内腔，所述中和池(7)的内腔底部左侧设置有酸碱度感应器(13)，所述中和池(7)的内腔底部右侧设置有中和池输水泵(14)，所述中和池输水泵(14)的右侧设置有第二导水管(15)，且第二导水管(15)的右端伸出中和池(7)的右侧壁，所述第二导水管(15)的右侧设置有曝气池(16)，且第二导水管(15)与曝气池(16)相连通，所述曝气池(16)的顶部设置有曝气口(17)和混凝剂输料管(18)，且混凝剂输料管(18)位于曝气口(17)的右侧，所述混凝剂输料管(18)的底部伸入曝气池(16)的内腔，所述曝气池(16)的内腔底部设置有曝气池输水泵(19)，所述曝气池输水泵(19)的右侧设置有第三导水管(20)，且第三导水管(20)的右端伸出曝气池(16)的右侧壁，所述第三导水管(20)的右侧设置有过滤池(21)，且第三导水管(20)与过滤池(21)相连通，所述过滤池(21)的内腔中心处设置有过滤网(22)，所述过滤池(21)的内腔底部右侧设置有过滤池输水泵(23)，所述过滤池输水泵(23)的顶部设置有第四导水管(24)，且第四导水管(24)的顶部伸出过滤池(21)的顶部，所述第四导水管(24)的右侧设置有脱硫氨塔(25)，且第四导水管(24)的右侧底部伸进脱硫氨塔(25)的内腔，所述脱硫氨塔(25)的底部设置有排水口(26)。
2.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述中和池(7)的顶部中心处设置有电机(8)，所述电机(8)的底部动力输出端设置有搅拌轴(9)，且搅拌轴(9)的底部伸入中和池(7)的内腔，所述搅拌轴(9)伸入中和池(7)内腔的一端左右两侧对称设置有搅拌叶(10)。
3.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述格栅(4)为相同结构的四组，且四组格栅(4)等间距的排布在沉沙池(1)的内腔顶部。
4.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述碱液输料管(11)、酸液输料管(12)和混凝剂输料管(18)上均设置有截止阀。
说明书
一种化工生产污水处理设备
技术领域
本实用新型涉及化工技术领域，具体为一种化工生产污水处理设备。
背景技术
人类与化工的关系十分密切，普及到生活的方方面面。在现代生活中，几乎随时随地都离不开化工产品，从衣、食、住、行等物质生活到文化艺术、娱乐等精神生活，都需要化工产品为之服务。有些化工产品在人类发展历史中，起着划时代的重要作用。它们的生产和应用，甚至代表着人类文明的一定历史阶段，化工生产污水就是在化工生产中排放出的工艺废水、冷却水、废弃洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，为此，我们提出一种化工生产污水处理设备。
实用新型内容
本实用新型的目的在于提供一种化工生产污水处理设备，以解决上述背景技术中提出的化工生产污水不经处理会对环境造成伤害的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工生产污水处理设备，包括沉沙池，所述沉沙池的顶部设置有进水口，所述沉沙池的左侧壁底部设置有排沙口，所述沉沙池的内腔顶部设置有格栅，所述沉沙池的内腔右侧壁设置有沉沙池输水泵，所述沉沙池输水泵的顶部设置有第一导水管，且第一导水管位于格栅的下方，所述第一导水管的右端伸出沉沙池，所述第一导水管的右侧设置有中和池，且第一导水管与中和池相连通，所述中和池顶部的左右两侧分别设置有碱液进料管和酸液进料管，且碱液进料管和酸液进料管的底部均伸入中和池的内腔，所述中和池的内腔底部左侧设置有酸碱度感应器，所述中和池的内腔底部右侧设置有中和池输水，所述中和池输水泵的右侧设置有第二导水管，且第二导水管的右端伸出中和池的右侧壁，所述第二导水管的右侧设置有曝气池，且第二导水管与曝气池相连通，所述曝气池的顶部设置有曝气口和混凝剂输料管，且混凝剂输料管位于曝气口的右侧，所述混凝剂输料管的底部伸入曝气池的内腔，所述曝气池的内腔底部设置有曝气池输水泵，所述曝气池输水泵的右侧设置有第三导水管，且第三导水管的右端伸出曝气池的右侧壁，所述第三导水管的右侧设置有过滤池，且第三导水管与过滤池相连通，所述过滤池的内腔中心处设置有过滤网，所述过滤池的内腔底部右侧设置有过滤池输水泵，所述过滤池输水泵的顶部设置有第四导水管，且第四导水管的顶部伸出过滤池的顶部，所述第四导水管的右侧设置有脱硫氨塔，且第四导水管的右侧底部伸进脱硫氨塔的内腔，所述脱硫氨塔的底部设置有排水口。
优选的，所述中和池的顶部设置有电机，所述电机的底部动力输出端设置有搅拌轴，且搅拌轴的底部伸入中和池的内腔，所述搅拌轴伸入中和池内腔的一端左右两侧对称设置有搅拌叶。
优选的，所述格栅为相同结构的四组，且四组格栅等间距的排布在沉沙池的内腔顶部。
优选的，所述碱液输料管、酸液输料管和混凝剂输料管上均设置有截止阀。
与现有技术相比，本实用新型的有益效果是：与现有的化工生产污水处理设备相比，本实用新型结构简单，操作方便，本实用新型先通过沉沙池对污水中的砂石进行排除，再经过中和池进行中和，中和过后再经过曝气池进行曝气处理，曝气处理后在经过过滤池进行过滤使得污水最后含有最大的污染物质多为硫化物和氨化物，最后再经过脱硫氨塔的处理，对污水中的硫和氨进行脱离处理，这样使得污水被处理的更加干净。
