申请日2017.03.13
公开(公告)日2017.12.15
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于紧固件表面处理的净化水处理设备，包括设备主体，所述设备主体为中空结构，且一侧的上方设置有进水口，另一侧的下方设置有出水口，所述设备主体内通过支架安装有水平的过滤网，所述过滤网两侧的支架上设置有平行的L型卡轨，所述设备主体远离设备主体的一侧设置有液压缸，所述液压缸的活塞杆延伸至设备主体内部并连接有清洁板。本实用新型中通过液压缸驱动横杆带动刮板在过滤网表面进行刮污，清除的杂质落入回收箱中，等待清理，使得过滤网表面始终保持清洁，提高过滤网对水过滤的效果，使得过滤网始终保持良好的过滤效果，搅拌桨的设置能够提高水中细微杂质快速的吸附在活性炭吸附层上，提高了设备净化水的效率。

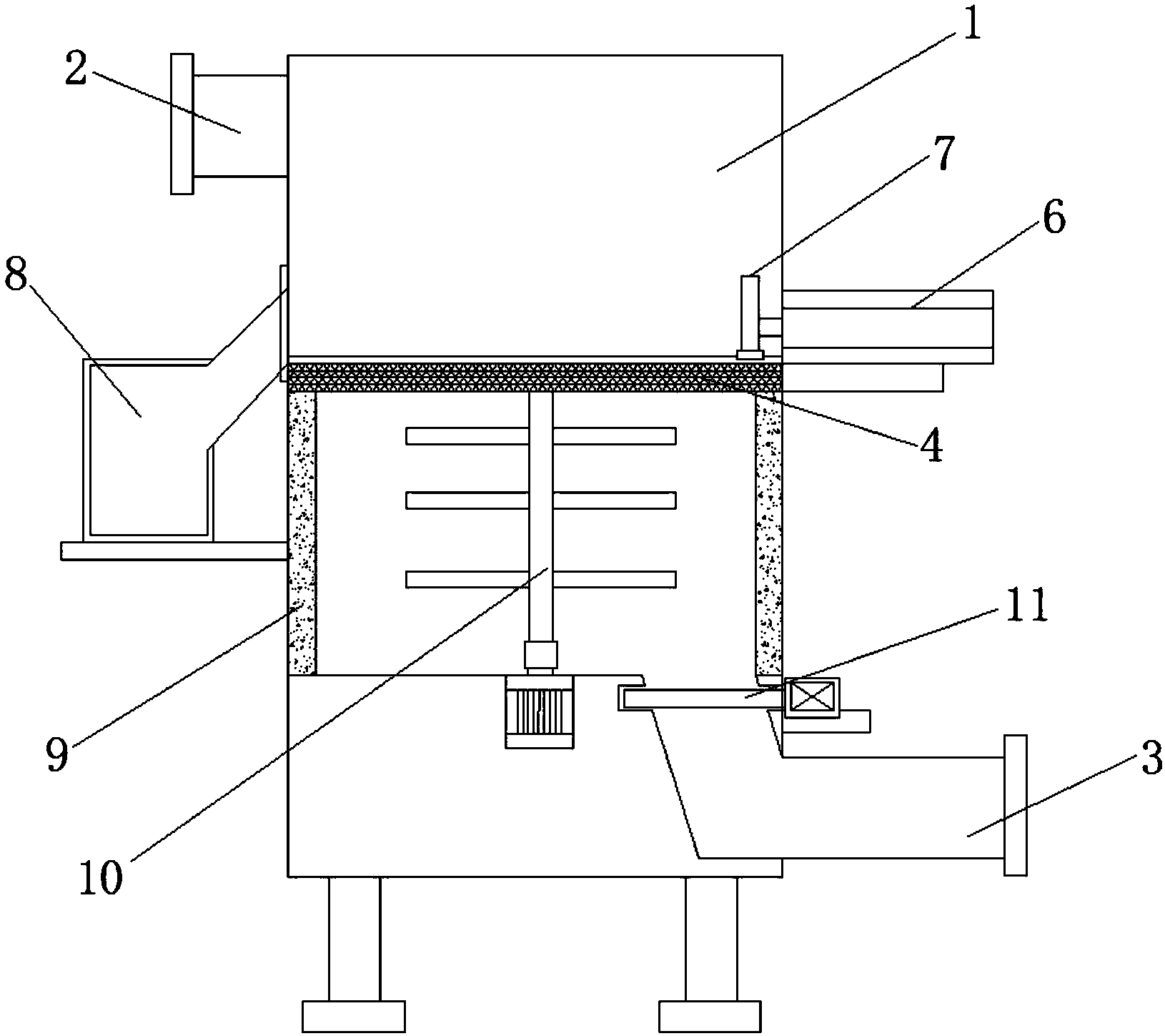

摘要附图
权利要求书
1.一种用于紧固件表面处理的净化水处理设备，包括设备主体(1)，其特征在于，所述设备主体(1)为中空结构，且一侧的上方设置有进水口(2)，另一侧的下方设置有出水口(3)，所述设备主体(1)内通过支架安装有水平的过滤网(4)，所述过滤网(4)两侧的支架上设置有平行的L型卡轨(5)，所述设备主体(1)远离设备主体(1)的一侧设置有液压缸(6)，所述液压缸(6)的活塞杆延伸至设备主体(1)内部并连接有清洁板(7)，所述清洁板(7)包括横杆(71)、L型滑块(72)和刮板(73)，其中，所述横杆(71)的中部与液压缸(6)的活塞杆连接，横杆(71)的两端设置有L型滑块(72)，且L型滑块(72)与L型卡轨(5)滑动连接，所述横杆(71)靠近过滤网(4)的一侧设置有刮板(73)，所述设备主体(1)位于液压缸(6)的对立侧设置有清污通道，且清污通道连通有回收箱(8)，所述回收箱(8)安装于进水口(2)的下方，所述过滤网(4)的下方的设备主体(1)的内壁设置环形的活性炭吸附层(9)，且底部设置有搅拌桨(10)，所述设备主体(1)底部的设置有出水通道，且出水通道与出水口(3)连接，所述出水通道与出水口(3)连接的连接处设置有电控阀门(11)。
2.根据权利要求1所述的一种用于紧固件表面处理的净化水处理设备，其特征在于，所述刮板(73)紧贴过滤网(4)，且靠近过滤网(4)的一侧设置有清洁毛刷。
3.根据权利要求1所述的一种用于紧固件表面处理的净化 水处理设备，其特征在于，所述清污通道与设备主体(1)连通处设有密封盖板。
4.根据权利要求1所述的一种用于紧固件表面处理的净化水处理设备，其特征在于，所述搅拌桨(10)由驱动电机驱动。
5.根据权利要求1所述的一种用于紧固件表面处理的净化水处理设备，其特征在于，所述设备主体(1)的底部设置有支撑脚架。
6.根据权利要求1所述的一种用于紧固件表面处理的净化水处理设备，其特征在于，所述出水口(3)与进水口(2)均设置有阀门，且出水口(3)与紧固件表面处理设备连接。
说明书
一种用于紧固件表面处理的净化水处理设备
技术领域
本实用新型涉及净化水处理设备技术领域，尤其涉及一种用于紧固件表面处理的净化水处理设备。
背景技术
紧固件是作紧固连接用且应用极为广泛的一类机械零件。在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和用品等上面，都可以看到各式各样的紧固件。它的特点是品种规格繁多，性能用途各异，而且标准化、系列化、通用化的种度也极高。因此也有人把已有国家标准的一类紧固件称为标准紧固件，或简称为标准件。紧固件是应用最广泛的机械基础件。随着我国2001年加入WTO并步入国际贸易大国的行列。我国紧固件产品大量出口到世界各国、世界各国的紧固件产品也不断涌入中国市场。紧固件作为我国进出口量较大的产品之一，实现与国际接轨，对推动中国紧固件企业走向世界，促进紧固件企业全面参与国际合作与竞争，都具用重要的现实意义和战略意义。由于每个具体紧固件产品的规格、尺寸、公差、重量、性能、表面情况、标记方法，以及验收检查、标志和包装等项目的具体要求。
紧固件在生产过程中，需要对紧固件表面进行洗酸处理，使其表面平整光滑，在表面处理过程中需要添加净化水，然而现有的净化水护理设备大多结构简单，在对水进行处理时，过滤网由于长期过滤水，导致其表面聚集大量杂质，造成网孔堵塞，使得过滤网的过滤效果降低，影响紧固件表面处理用水，为此我们设计出一种用于紧固件表面处理的净化水处理设备，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于紧固件表面处理的净化水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于紧固件表面处理的净化水处理设备，包括设备主体，所述设备主体为中空结构，且一侧的上方设置有进水口，另一侧的下方设置有出水口，所述设备主体内通过支架安装有水平的过滤网，所述过滤网两侧的支架上设置有平行的L型卡轨，所述设备主体远离设备主体的一侧设置有液压缸，所述液压缸的活塞杆延伸至设备主体内部并连接有清洁板，所述清洁板包括横杆、L型滑块和刮板，其中，所述横杆的中部与液压缸的活塞杆连接，横杆的两端设置有L型滑块，且L型滑块与L型卡轨滑动连接，所述横杆靠近过滤网的一侧设置有刮板，所述设备主体位于液压缸的对立侧设置有清污通道，且清污通道连通有回收箱，所述回收箱安装于进水口的下方，所述过滤网的下方的设备主体的内壁设置环形的活性炭吸附层，且底部设置有搅拌桨，所述设备主体底部的设置有出水通道，且出水通道与出水口连接，所述出水通道与出水口连接的连接处设置有电控阀门。
优选的，所述刮板紧贴过滤网，且靠近过滤网的一侧设置有清洁毛刷。
优选的，所述清污通道与设备主体连通处设有密封盖板。
优选的，所述搅拌桨由驱动电机驱动。
优选的，所述设备主体的底部设置有支撑脚架。
优选的，所述出水口与进水口均设置有阀门，且出水口与紧固件表面处理设备连接。
与现有技术相比，本实用新型的有益效果是：本实用新型中通过液压缸驱动横杆带动刮板在过滤网表面进行刮污，清除的杂质落入回收箱中，等待清理，使得过滤网表面始终保持清洁，提高过滤网对水过滤的效果，使得过滤网始终保持良好的过滤效果，搅拌桨的设置能够提高水中细微杂质快速的吸附在活性炭吸附层上，提高了设备净化水的效率。
