申请日2017.03.23
公开(公告)日2017.11.17
IPC分类号C02F9/08
摘要
本实用新型公开了一种一体化污水处理装置，包括进水管，所述进水管上设有压力泵，所述进水管一端连接有膜组件装置，所述膜组件一端设有分流层，所述分流层内设有若干个负氧离子棒，所述负氧离子棒之间设有分流管腔，设有膜组件装置，通过膜组件内微滤膜、超滤膜与RO膜三种膜依次将水体中半径大小不同的杂质清除掉，同时三种膜协同作用也可减小单个膜的负荷，通过设有回流支管与过水支管将一部分水进行多次过滤，另一部分水排到热水箱与冷水箱，进一步提高水体的质量，通过设有的恒温元件一与恒温元件二将水体分别进行加热和降温，从而得到热水与冷水然后流回居民家中使用，体积较小，结构简单，适用于家庭废水过滤。
权利要求书

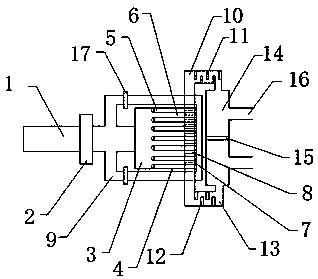

1.一种一体化污水处理装置，包括进水管(1)，其特征在于，所述进水管(1)上设有压力泵(2)，所述进水管(1)一端连接有膜组件装置(3)，所述膜组件装置(3)一端设有分流层(4)，所述分流层(4)内设有若干个负氧离子棒(5)，所述负氧离子棒(5)之间设有分流管腔(6)，所述分流管腔(6)一端分别设有回流支管(7)与过水支管(8)，所述分流层(4)一端分别连接有回流管(9)与U型过水管(10)，所述U型过水管(10)两端内腔分别设有恒温元件一(11)与恒温元件二(12)，所述U型过水管(10)两端分别连接有热水箱(13)与冷水箱(14)，所述热水箱(13)与所述冷水箱(14)之间设有隔热层(15)，所述热水箱(13)与所述冷水箱(14)一端均设有出水口(16)。
2.根据权利要求1所述的一种一体化污水处理装置，其特征在于，所述负氧离子棒(5)一端为半球形。
3.根据权利要求1所述的一种一体化污水处理装置，其特征在于，所述回流支管(7)两端分别与所述分流管腔(6)和所述回流管(9)连接，所述过水支管(8)两端分别与所述分流管腔(6)和所述U型过水管(10)连接。
4.根据权利要求1所述的一种一体化污水处理装置，其特征在于，所述回流管(9)两端分别设有一个单向阀(17)。
5.根据权利要求1所述的一种一体化 污水处理装置，其特征在于，所述恒温元件一(11)为低温恒温元件，所述恒温元件二(12)为高温恒温元件。
6.根据权利要求1所述的一种一体化污水处理装置，其特征在于，所述膜组件装置(3)包括微滤膜、超滤膜与RO膜。
说明书
一种一体化污水处理装置
技术领域
本实用新型涉及一种一体化污水处理装置，属于污水处理技术领域。
背景技术
随着我国工业化和城市化的发展，大量的生活和工业废水排入水体，这些废水中多含有不同浓度的化学成分，造成了严重的水体污染，为保护环境，使其不受污染，并能回收一些有用物质，在工业和城市废水排放之前必须进行净化处理，一体化污水处理设备适用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、机关、学校、部队、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理，现阶段的一体化的污水处理设备往往体积较大、造价较高，不适宜用于居民家中废水的回收再利用，伴随着废水的流失也浪费了一部分热能。
实用新型内容
本实用新型提出一种一体化污水处理装置，解决现有技术中的一体化的污水处理设备往往体积较大、造价较高，不适宜用于居民家中废水的回收再利用，伴随着废水的流失也浪费了一部分热能等缺点。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种一体化污水处理装置，包括进水管，所述进水管上设有压力泵，所述进水管一端连接有膜组件装置，所述膜组件一端设有分流层，所述分流层内设有若干个负氧离子棒，所述负氧离子棒之间设有分流管腔，所述分流管腔一端分别设有回流支管与过水支管，所述分流层一端分别连接有回流管与U型过水管，所述U型过水管两端内腔分别设有恒温元件一与恒温元件二，所述U型过水管两端分别连接有热水箱与冷水箱，所述热水箱与所述冷水箱之间设有隔热层，所述热水箱与所述冷水箱一端均设有出水口。
作为本实用新型的一种优选技术方案，所述负氧离子棒一端为半球形。
作为本实用新型的一种优选技术方案，所述回流支管两端分别与所述分流管腔和所述回流管连接，所述过水支管两端分别与所述分流管腔和所述U型过水管连接。
作为本实用新型的一种优选技术方案，所述回流管两端分别设有一个单向阀。
作为本实用新型的一种优选技术方案，所述恒温元件一为低温恒温元件，所述恒温元件二为高温恒温元件。
作为本实用新型的一种优选技术方案，所述膜组件装置包括微滤膜、超滤膜与RO膜。
本实用新型所达到的有益效果是：通过本实用新型，设有膜组件装置，通过膜组件内微滤膜、超滤膜与RO膜三种膜依次将水体中半径大小不同的杂质清除掉，同时三种膜协同作用也可减小单个膜的负荷，通过设有回流支管与过水支管将一部分水进行多次过滤，另一部分水排到热水箱与冷水箱，进一步提高水体的质量，通过设有的恒温元件一与恒温元件二将水体分别进行加热和降温，从而得到热水与冷水然后流回居民家中使用，体积较小，结构简单，适用于家庭废水过滤。
