申请日2017.03.13
公开(公告)日2017.12.08
IPC分类号C02F9/14; C02F3/28; C02F101/16
摘要
本实用新型公开了一种用于灌溉的污水处理装置，所述装置自上而下依次是进水区、反应区和出水区。本实用新型可以针对用于灌溉的城市生活用水进行简单迅速有效的处理，降低生活无水中的氮磷含量，减轻污水灌溉带来的负面效应，从而达到保护土壤和地下水的目的。

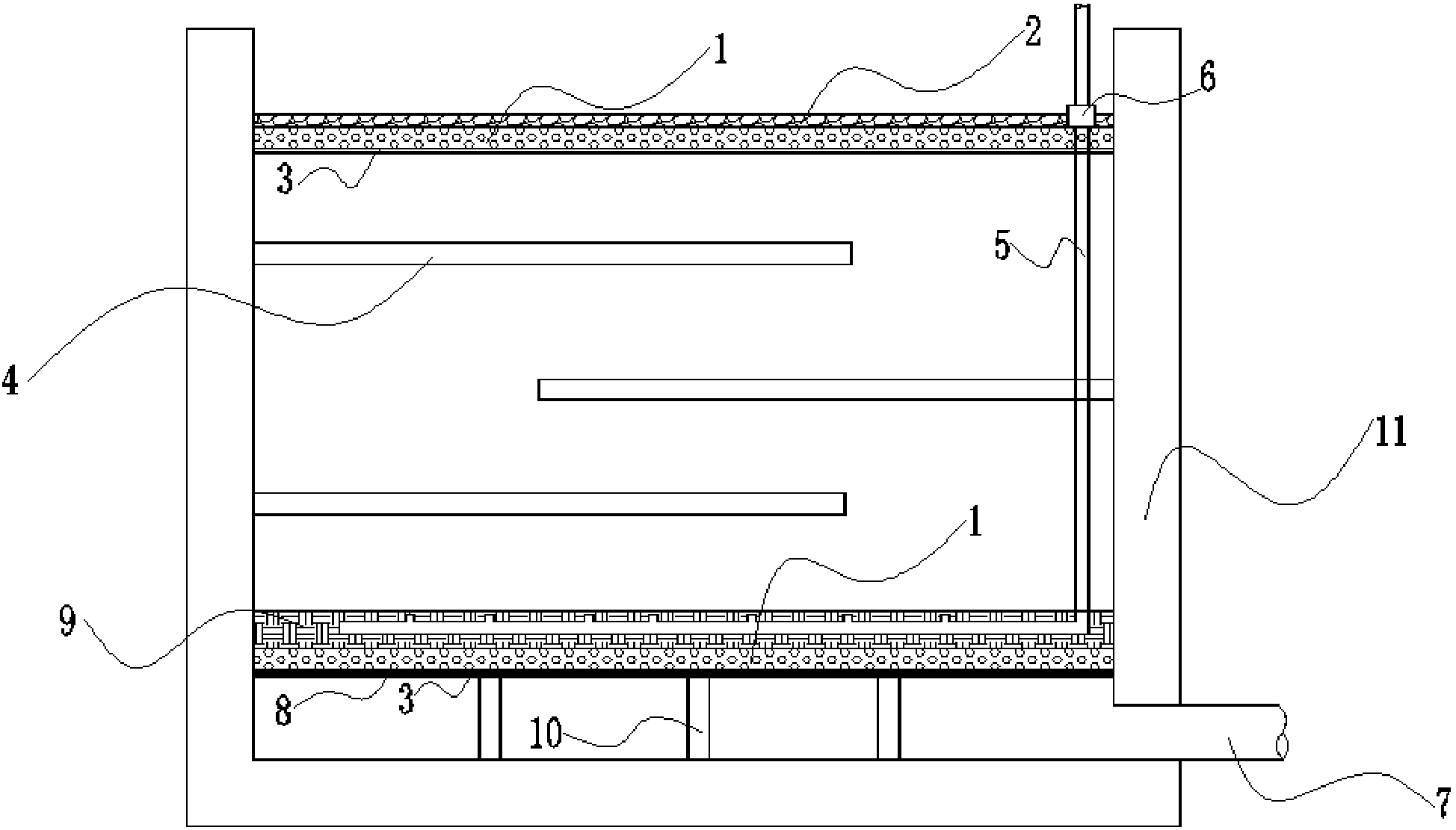

摘要附图
权利要求书
1.一种用于灌溉的污水处理装置，其特征在于：所述污水处理装置从上而下依次为：进水区、反应区和出水区;
所述进水区和反应区之间、反应区和出水区之间均设置有透水隔离层(1)，所述透水隔离层(1)下面紧接着设有生态无纺布(3)，所述生态无纺布(3)具有目标性透水不透土的过滤功能;所述进水区的透水隔离层(1)上铺设有沸石层(2)，所述进水区内设置有补气泵接入设备(6);所述反应区设有两层以上的隔板(4)，所述隔板(4)上分别铺设有粉碎的秸秆，所述反应区底部铺设有沙土、壤土和活性泥的混合层(9)，所述混合层(9)内设置有补气管道(5)，所述补气管道(5)通过反应区与进水区的补气泵接入设备(6)相连，所述反应区底部设有支撑网(8)，所述支撑网(8)支撑在出水区底部设置的支撑柱(10)上;所述出水区设置有出水口(7);所述进水区、反应区和出水区外部为装置主体结构(11)。
说明书
一种用于灌溉的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种用于灌溉的污水处理装置。
背景技术
在我国大部分地区水资源日趋紧张的背景下， 污水灌溉成为满足土壤农作物需水的一种可行方式，逐步得到了推广和应用，特别是在问过水资源严重短缺的北方地区，水资源越来越紧张，污水灌溉面积也在逐年增加。然而，污水灌溉仍存在很多问题，城市生活用水处理率低，而灌溉前又缺少必要的污水处理措施，导致长期利用污水灌溉的农田的地区，农业区地下水中氨氮、硝酸盐、亚硝酸盐等超标，其土壤及地下水环境都遭到了一定的破坏。
实用新型内容
本实用新型的目的在于克服现有技术的缺陷，提供一种用于灌溉的污水处理装置，所述污水处理装置从上而下依次为：进水区、反应区和出水区。
所述进水区和反应区之间、反应区和出水区之间均设置有透水隔离层，所述透水隔离层下面紧接着设有生态无纺布，所述生态无纺布具有目标性透水不透土的过滤功能;所述进水区的透水隔离层上铺设有沸石层，所述进水区内设置有补气泵接入设备;所述反应区设有两层以上的隔板，所述隔板上分别铺设有粉碎的秸秆，所述反应区底部铺设有沙土、壤土和活性泥的混合层，所述混合层内设置有补气管道，所述补气管道通过反应区与进水区的补气泵接入设备相连，所述反应区底部设有支撑网，所述支撑网支撑在出水区底部设置的支撑柱上;所述出水区设置有出水口;所述进水区、反应区和出水区外部为装置主体结构。
在灌溉期，当污水通过污水处理装置时，进水区的沸石层通过物理吸附作用吸附污水中的铵态氮，通过反应区时，经过混合土壤层的物理和化学双重作用后去除污水中大量的含氮磷元素的物质，如硝态氮、磷酸根离子、铵根离子、硝酸根离子，所述硝酸根离子利用反硝化在细菌缺氧条件下通过反硝化反应去除，所述磷酸根离子可通过添加适量的氯化铁通过化学沉析作用去除;在非灌溉期，可以对进水区的沸石模块进行清洗、再生及补充，反应区则通过补气装置对其进行补充空气等有氧气体使土壤呈氧化状态，利用硝化细菌将土壤中吸附铵态氮经硝化反应分解为硝态氮，吸附的铵根离子则通过化学生成硝酸根离子，而硝态氮、硝酸根离子则可以在下次灌溉期进行分解去除。
本实用新型的有意效果是：可以对灌溉用城市生活用水进行简单快速有效的处理，去除污水中的氮磷元素，以此来减轻污水灌溉的负面效应，从而达到保护土壤和地下水的目的
