申请日2017.02.27
公开(公告)日2017.09.26
IPC分类号F16L55/24
摘要
本实用新型涉及一种污水分层处理管道，沉淀物收集装置包括安装池、沉淀桶和阻拦网，主管道下侧设置安装池，安装池右侧设置阻拦网，安装池内设置沉淀桶，漂浮物收集装置包括拦截板、安装框、滤网袋和滤网框，安装框上端与主管道连接，安装框下端与拦截板连接，滤网袋袋口处设置滤网框，滤网框设置在安装框上。本实用新型的有益效果：漂浮物、沉淀物分别清理，防止管道堵塞，防止积水影响交通，破坏路面;吊环A方便取出沉淀桶，清理沉淀物;吊环B方便取出滤网袋，清理漂浮物;阻拦网使底层沉淀物滞留在沉淀桶内，拦截板使漂浮物方便进入滤网袋。
权利要求书
1.一种污水分层处理管道，其特征在于：包括主管道(1)、沉淀物收集装置(2)、漂浮物收集装置(3)、沉淀物清理管(4)和漂浮物清理管(5)，主管道(1)下侧设置沉淀物收集装置(2)，主管道(1)内部上侧设置漂浮物收集装置(3)，主管道(1)上部设置沉淀物清理管(4)和漂浮物清理管(5)，沉淀物清理管(4)位于沉淀物收集装置(2)正上方，漂浮物清理管(5)位于漂浮物收集装置(3)正上方，所述沉淀物收集装置(2)包括安装池(6)、沉淀桶(7)和阻拦网(8)，主管道(1)下侧设置安装池(6)，安装池(6)右侧设置阻拦网(8)，安装池(6)内设置沉淀桶(7)，所述漂浮物收集装置(3)包括拦截板(9)、安装框(10)、滤网袋(11)和滤网框(12)，安装框(10)上端与主管道(1)连接，安装框(10)下端与拦截板(9)连接，滤网袋(11)袋口处设置滤网框(12)，滤网框(12)设置在安装框(10)上。
2.如权利要求1所述的一种污水分层处理管道，其特征在于：所述的沉淀物收集装置(2)位于漂浮物收集装置(3)右侧。
3.如权利要求1所述的一种污水分层处理管道，其特征在于：所述的沉淀物清理管(4)上端设置密封盖A(13)。
4.如权利要求1所述的一种污水分层处理管道，其特征在于：所述的漂浮物清理管(5)上端设置密封盖B(14)。
5.如权利要求1所述的一种污水分层处理管道，其特征在于：所述的沉淀桶(7)左右两侧均设置吊环A(15)。
6.如权利要求1所述的一种污水分层处理管道，其特征在于：所述的滤网框(12)左右两侧均设置吊环B(16)。
说明书
一种污水分层处理管道
技术领域
本实用新型涉及一种城市排水渠道领域，尤其涉及一种污水分层处理管道。
背景技术
目前由于环境污染，生活污水的排放造成城市污水管道堵塞，下大雨、暴雨时，雨水排放不及时，雨水淹没道路，影响交通，长时间积水造成路面损坏;污水中常包含着大量的、成分复杂的杂物，在排放或使用前必须经过污水处理厂的处理。但是，在生活污水到达污水处理厂的过程中，由于复杂的污水常含有大颗粒漂浮物、沉淀物等易堵塞排水管道的成分，不仅给污水的处理带来了麻烦，而且大大减小了污水排放管道的有效横截面积，降低了污水的排放速率
实用新型内容
本实用新型所要解决的技术问题是：提供一种污水分层处理管道，解决上述技术背景中提到的问题。
本实用新型为解决上述提出的问题所采用的技术方案是：

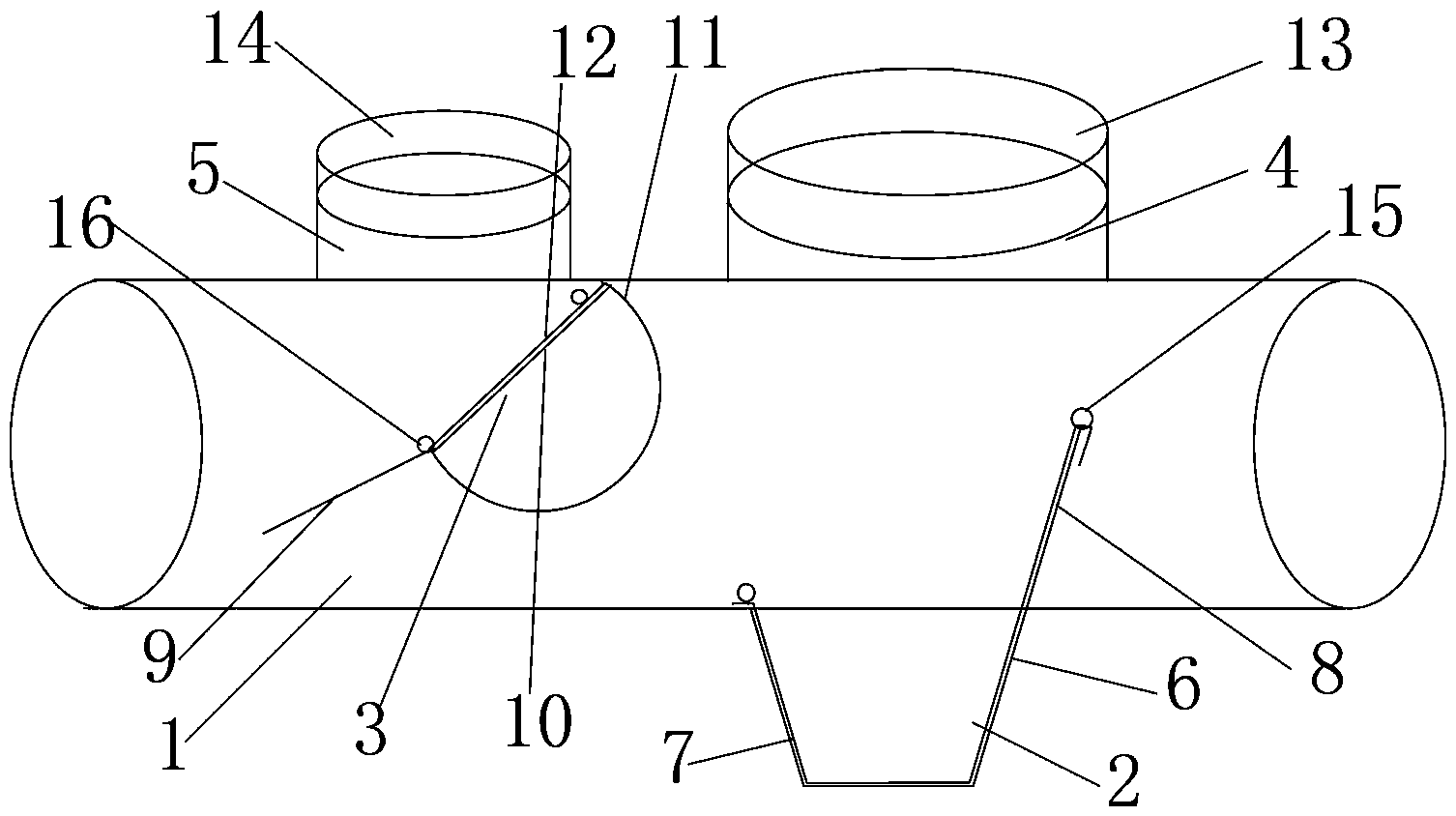

一种污水分层处理管道，包括主管道1、沉淀物收集装置2、漂浮物收集装置3、沉淀物清理管4和漂浮物清理管5，主管道1下侧设置沉淀物收集装置2，主管道1内部上侧设置漂浮物收集装置3，主管道1上部设置沉淀物清理管4和漂浮物清理管5，沉淀物清理管4位于沉淀物收集装置2正上方，漂浮物清理管5位于漂浮物收集装置3正上方，所述沉淀物收集装置2包括安装池6、沉淀桶7和阻拦网8，主管道1下侧设置安装池6，安装池6右侧设置阻拦网8，安装池6内设置沉淀桶7，所述漂浮物收集装置3包括拦截板9、安装框10、滤网袋11和滤网框12，安装框10上端与主管道1连接，安装框10下端与拦截板9连接，滤网袋11袋口处设置滤网框12，滤网框12设置在安装框10上。
所述的沉淀物收集装置2位于漂浮物收集装置3右侧。
所述的沉淀物清理管4上端设置密封盖A13。
所述的漂浮物清理管5上端设置密封盖B14。
所述的沉淀桶7左右两侧均设置吊环A15，方便取出沉淀桶，清理沉淀物。
所述的阻拦网8与主管道1呈45-90°的夹角，使底层沉淀物滞留在沉淀桶内。
所述的滤网框12左右两侧均设置吊环B16，方便取出滤网袋，清理漂浮物。
所述的拦截板9与主管道1呈0-60°的夹角，使漂浮物方便进入滤网袋。
本实用新型的工作原理：在污水排放管道中，每隔一段距离设置一个该装置，污水自左向右流淌，污水中的漂浮物，随着水流进入漂浮物收集装置，漂浮物滞留在滤网袋内，污水继续向前流动，在污水底部的泥沙等沉淀物随着水流进入沉淀物收集装置内，沉淀物在阻拦网的作用下，滞留在沉淀桶内，定时打开密封盖A和密封盖B对沉淀物和漂浮物进行清理，通过吊钩勾取吊环B，将滤网袋取出，将漂浮物倒出，再安装上即可;通过吊钩勾取吊环A，将沉淀桶取出，将沉淀物倒出，再安装上即可;清理完毕后将密封盖A和密封盖B密封关闭。
本实用新型的有益效果在于：1、结构简单，操作方便;2、漂浮物、沉淀物分别清理，防止管道堵塞，防止积水影响交通，破坏路面;3、吊环A方便取出沉淀桶，清理沉淀物;4、吊环B方便取出滤网袋，清理漂浮物;5、阻拦网使底层沉淀物滞留在沉淀桶内，拦截板使漂浮物方便进入滤网袋。
