申请日2017.02.27
公开(公告)日2017.09.26
IPC分类号C02F9/08; C02F103/44
摘要
本实用新型公开了一种洗车污水处理回用系统，属于污水处理回用技术领域。回用系统中原水箱和引水罐之间通过管路串联，污水经引水罐通过离心泵泵入管道絮凝设备，管道絮凝设备、自清洗过滤装置、布袋过滤装置和精密过滤装置之间通过管路顺次串联，精密过滤装置的出水口通过管路连接消毒系统;第一储药桶通过第一计量泵接入离心泵的进水端;第二储药桶通过第二计量泵接入离心泵的出水端。本实用新型的一种洗车污水处理回用系统结构简单、装置体积小、处理效果好，可实现自动化控制，有利于实现洗车污水的回用。
权利要求书

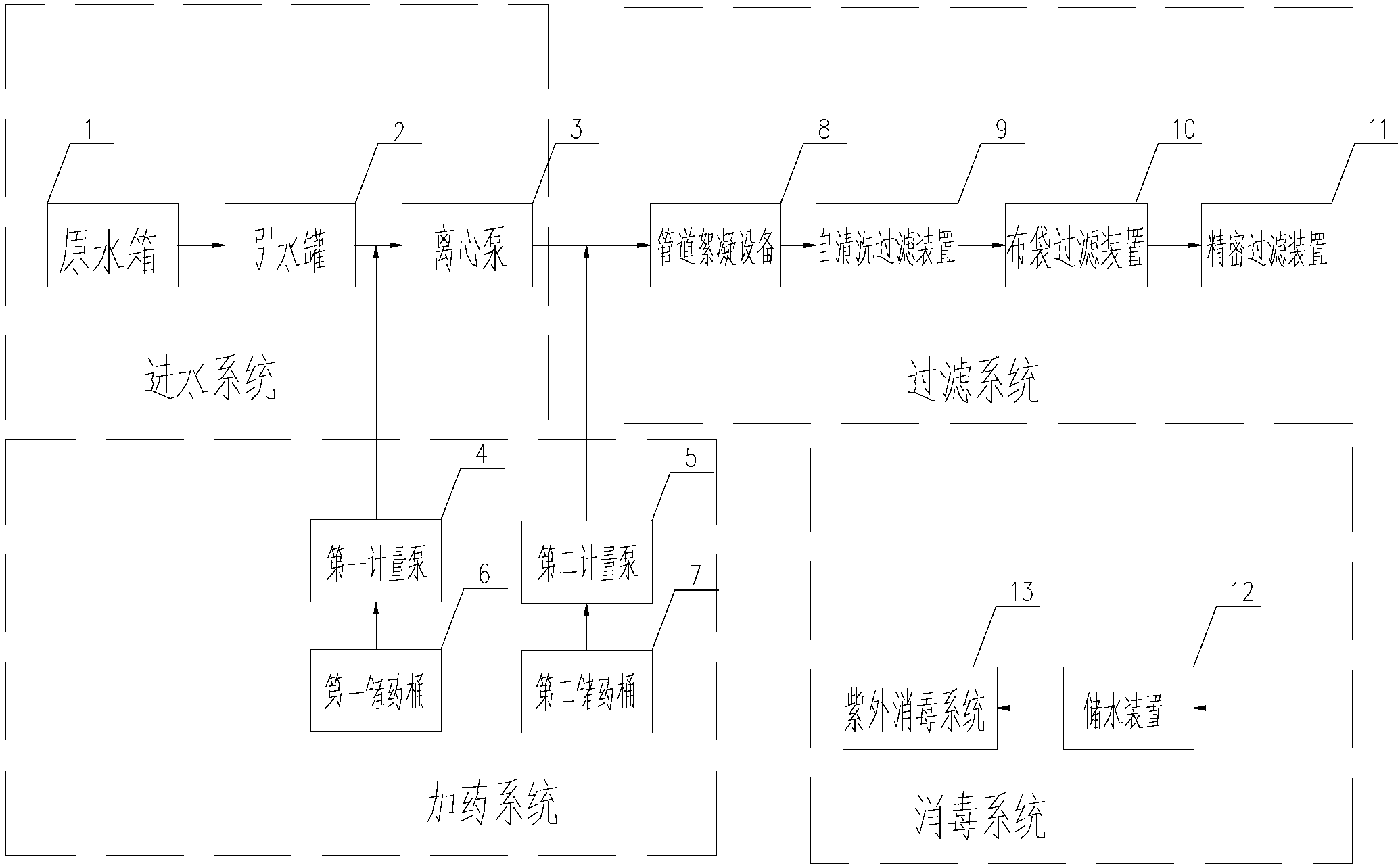

1.一种洗车污水处理回用系统，其特征在于，包括原水箱(1)、引水罐(2)、离心泵(3)、第一计量泵(4)、第二计量泵(5)、第一储药桶(6)、第二储药桶(7)、管道絮凝设备(8)、自清洗过滤装置(9)、布袋过滤装置(10)、精密过滤装置(11)和消毒系统;原水箱(1)和引水罐(2)之间通过管路串联，污水经引水罐(2)通过离心泵(3)泵入管道絮凝设备(8)，管道絮凝设备(8)、自清洗过滤装置(9)、布袋过滤装置(10)和精密过滤装置(11)之间通过管路顺次串联，精密过滤装置(11)的出水口通过管路连接消毒系统;第一储药桶(6)通过第一计量泵(4)接入离心泵(3)的进水端;第二储药桶(7)通过第二计量泵(5)接入离心泵(3)的出水端。
2.如权利要求1所述的洗车污水处理回用系统，其特征在于，所述的离心泵(3)为立式多级离心泵。
3.如权利要求1所述的洗车污水处理回用系统，其特征在于，所述的消毒系统由储水装置(12)和紫外消毒系统(13)构成，精密过滤装置(11)的出水口通过管路连接到储水装置(12)进水口，紫外消毒系统(13)置于储水装置(12)内。
4.如权利要求1所述的洗车污水处理回用系统，其特征在于，所述的管道絮凝设备(8)由透明钢丝软管折叠或盘绕构成。
5.如权利要求1所述的洗车污水处理回用系统，其特征在于，所述的自清洗过滤装置(9)采用过滤介质为机纺布或涂层无纺布的自清洗过滤器，过滤精度0.1-1微米。
6.如权利要求1所述的洗车污水处理回用系统，其特征在于，所述的布袋过滤装置(10)采用填充有颗粒或纤维活性炭的布袋过滤器。
7.如权利要求1所述的洗车污水处理回用系统，其特征在于，所述的精密过滤装置(11)的滤芯过滤精度小于0.1微米。
8.如权利要求1所述的洗车污水处理回用系统，其特征在于，还设有液位控制器(15)和控制装置(14)，所述的液位控制器(15)的液位探测端置于原水箱(1)中，液位控制器(15)和离心泵(3)分别连接控制装置(14)。
说明书
一种洗车污水处理回用系统
技术领域
本实用新型属于污水处理回用技术领域，具体涉及一种洗车污水处理回用系统。
背景技术
随着城镇汽车保有量的逐年增加，城镇洗车用水大量消耗，因此，实现洗车污水的回用，有利于缓解城市用水的供需矛盾，目前，市场上的洗车污水回用工艺及设备普遍针对性不强，存在体积大、流程长、处理成本过高等缺陷，限制了洗车污水的回用。
洗车污水中的污染物主要为油类、表面活性剂、泥沙、悬浮物，对单纯洗车污水，污染物浓度相对较低，废水水量较小，洗车点分布广，但总水量占比大，因此，开发一种针对性强、体积小、流程简单、处理效果稳定的洗车污水回用系统有利于洗车污水的处理回用。
发明内容
本实用新型的目的是解决现有市场上的洗车污水回用工艺及设备针对性不强、体积过大、流程过长、处理成本过高的现状，并提供了一种针对性强、体积小、流程简单、处理效果稳定的洗车污水处理回用系统。本实用新型所采用的具体技术方案如下：
洗车污水处理回用系统，包括原水箱、引水罐、离心泵、第一计量泵、第二计量泵、第一储药桶、第二储药桶、管道絮凝设备、自清洗过滤装置、布袋过滤装置、精密过滤装置和消毒系统;原水箱和引水罐之间通过管路串联，原水经引水罐通过离心泵泵入管道絮凝设备，管道絮凝设备、自清洗过滤装置、布袋过滤装置和精密过滤装置之间通过管路顺次串联，精密过滤装置的出水口通过管路连接消毒系统;第一储药桶通过第一计量泵接入离心泵的进水端;第二储药桶通过第二计量泵接入离心泵的出水端。
本实用新型构建的洗车污水处理回用系统，连续实现了进水、加药、过滤和消毒，将洗车污水中的油类、表面活性剂、泥沙、悬浮物、大肠杆菌等污染物去除，以达到洗车污水用回的目的。
作为优选，所述的离心泵为立式多级离心泵，通过监测原水池中的液位控制离心泵的启闭。
作为优选，所述的消毒系统由储水装置和紫外消毒系统构成，精密过滤装置的出水口通过管路连接到储水装置进水口，紫外消毒系统置于储水装置内。
作为优选，所述的管道絮凝设备由透明钢丝软管折叠或盘绕构成。
作为优选，所述的自清洗过滤装置采用过滤介质为机纺布或涂层无纺布的自清洗过滤器，过滤精度0.1-1微米，该精度有利于降低后续过滤装置的过滤介质消耗。
作为优选，所述的布袋过滤装置采用填充有颗粒或纤维活性炭的布袋过滤器，活性炭用滤袋进行包裹，不易流失。
作为优选，所述的精密过滤装置的滤芯过滤精度小于0.1微米，有利于提高出水悬浮物的去除率。
作为优选，还设有液位控制器和控制装置，所述的液位控制器的液位探测端置于原水箱中，液位控制器和离心泵分别连接控制装置，实现手动和自动控制。
本实用新型的洗车污水处理回用系统的过滤系统采用混凝过滤一体化过滤装置，能够大大缩小所占用的体积。且整个系统结构简单、流程较短，可以实现自动化控制，有利于实现洗车污水的回用。
