申请日2017.01.13
公开(公告)日2017.09.19
IPC分类号E03C1/266; E03C1/182; E03C1/264
摘要
本实用新型公开了一种废水再利用的垃圾处理设备，包括水泵、废水再利用水管、橡胶垫和防锈不锈钢顶台，所述防锈不锈钢顶台的下方设置有工作槽，所述工作槽的内部上方设置有食物处理槽，所述食物处理槽的下方设置有粗过滤网，所述粗过滤网的下方设置有厨房垃圾处理器，所述厨房垃圾处理器的右侧设置有废水出水管;本实用新型使用了厨房垃圾处理器之后，可以对厨房生活中所产生的垃圾进行处理，就不会出现一些下水道堵住的问题，对处理过的含有生活垃圾的水，可以再利用，可以用于卫生间的冲洗马桶，可以经过气味的处理来进行一些清洗，水资源的再利用，节省了用水，同时也节约了生活上的开支。
权利要求书

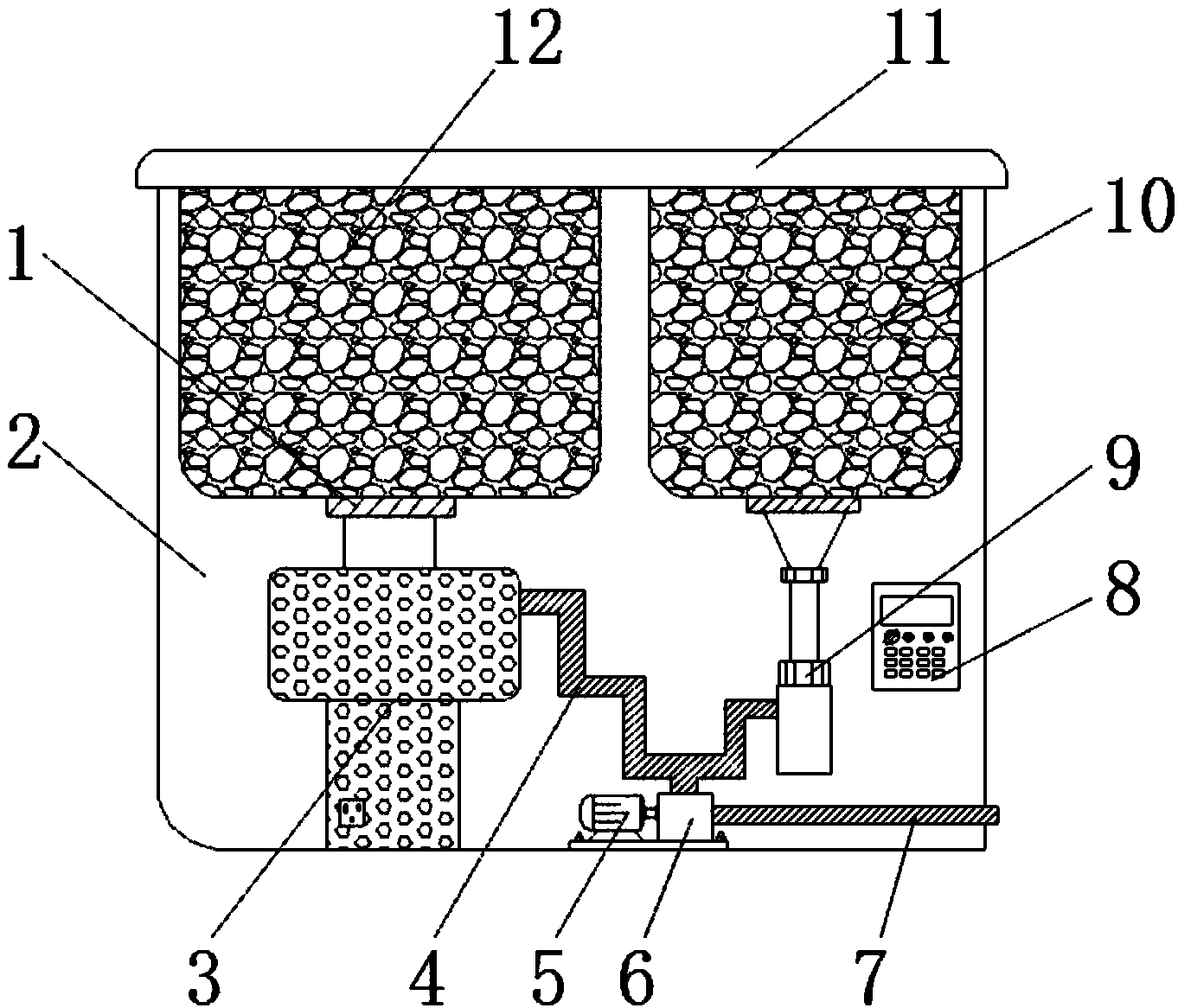

1.一种废水再利用的垃圾处理设备，包括水泵(6)、废水再利用水管(7)、橡胶垫(9)和防锈不锈钢顶台(11)，其特征在于：所述防锈不锈钢顶台(11)的下方设置有工作槽(2)，所述工作槽(2)的内部上方设置有食物处理槽(12)，所述食物处理槽(12)的下方设置有粗过滤网(1)，所述粗过滤网(1)的下方设置有厨房垃圾处理器(3)，所述厨房垃圾处理器(3)的右侧设置有废水出水管(4)，所述水泵(6)安装在废水出水管(4)下方靠近厨房垃圾处理器(3)的右侧位置处，且水泵(6)的左侧设置有水泵专用电机(5)，所述废水再利用水管(7)安装在水泵(6)的右侧，所述橡胶垫(9)安装在废水出水管(4)右侧靠近废水再利用水管(7)的上方位置处，且橡胶垫(9)的上方设置有清洗槽(10)，所述工作槽(2)的前表面右侧设置有控制开关(8)，所述厨房垃圾处理器(3)和水泵专用电机(5)均与控制开关(8)电性连接。
2.根据权利要求1所述的一种废水再利用的垃圾处理设备，其特征在于：所述水泵专用电机(5)与水泵(6)通过转轴转动连接。
3.根据权利要求1所述的一种废水再利用的垃圾处理设备，其特征在于：所述控制开关(8)的前表面上设置有数字显示屏和控制按钮。
4.根据权利要求1所述的一种废水再利用的垃圾处理设备，其特征在于：所述工作槽(2)与控制开关(8)通过螺钉固定连接。
5.根据权利要求1所述的一种废水再利用的垃圾处理设备，其特征在于：所述粗过滤网(1)与食物处理槽(12)通过螺栓固定连接。
说明书
一种废水再利用的垃圾处理设备
技术领域
本实用新型属于垃圾处理技术领域，具体涉及一种废水再利用的垃圾处理设备。
背景技术
垃圾是人类日常生活和生产中产生的固体废弃物，由于排出量大，成分复杂多样，且具有污染性、资源性和社会性，需要无害化、资源化、减量化和社会化处理，如不能妥善处理，就会污染环境，影响环境卫生，浪费资源，破坏生产生活安全，破坏社会和谐。垃圾处理就是要把垃圾迅速清除，并进行无害化处理，最后加以合理的利用。当今广泛应用的垃圾处理方法是卫生填埋、高温堆肥和焚烧。垃圾处理的目的是无害化、资源化和减量化。
然而现有的厨房垃圾处理器在使用过程中仍然存在一些不合理的因素，垃圾在处理时，仍然需要大量的水资源，这些水资源必须是干净无污染的，但是并不能重复的利用，非常的浪费水资源。
实用新型内容
本实用新型的目的在于提供一种废水再利用的垃圾处理设备，以解决上述背景技术中提出的浪费水资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水再利用的垃圾处理设备，包括水泵、废水再利用水管、橡胶垫和防锈不锈钢顶台，所述防锈不锈钢顶台的下方设置有工作槽，所述工作槽的内部上方设置有食物处理槽，所述食物处理槽的下方设置有粗过滤网，所述粗过滤网的下方设置有厨房垃圾处理器，所述厨房垃圾处理器的右侧设置有废水出水管，所述水泵安装在废水出水管下方靠近厨房垃圾处理器的右侧位置处，且水泵的左侧设置有水泵专用电机，所述废水再利用水管安装在水泵的右侧，所述橡胶垫安装在废水出水管右侧靠近废水再利用水管的上方位置处，且橡胶垫的上方设置有清洗槽，所述工作槽的前表面右侧设置有控制开关，所述厨房垃圾处理器和水泵专用电机均与控制开关电性连接。
优选的，所述水泵专用电机与水泵通过转轴转动连接。
优选的，所述控制开关的前表面上设置有数字显示屏和控制按钮。
优选的，所述工作槽与控制开关通过螺钉固定连接。
优选的，所述粗过滤网与食物处理槽通过螺栓固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，使用了厨房垃圾处理器之后，可以对厨房生活中所产生的垃圾进行处理，就不会出现一些下水道堵住的问题，对处理过的含有生活垃圾的水，可以再利用，可以用于卫生间的冲洗马桶，可以经过气味的处理来进行一些清洗，水资源的再利用，节省了用水，同时也节约了生活上的开支。
