申请日2017.03.23
公开(公告)日2017.12.15
IPC分类号C02F1/78; C02F1/50; B01F3/04
摘要
实用新型公开了一种污水处理臭氧循环装置，包括污水处理罐主体和水射器，所述污水处理罐主体内部的左侧设置有设备仓，且设备仓内部的上端安装有一号驱动电机，所述一号驱动电机的右端连接有搅拌叶片，且一号驱动电机的下端安置有电机支撑，所述一号驱动电机的下端连接有电机隔板，且电机隔板的下方安装有二号驱动电机，所述二号驱动电机的右端连接有连接管，且连接管的上端通过输气管与臭氧发生器相连接，所述连接管的右端连接有散气叶轮。该污水处理臭氧循环装置采用臭氧循环装置和微气泡发生装置的设计，能避免剩余臭氧直接排放，造成的资源浪费以及环境污染，并且能够节约臭氧资源，同时增加了臭氧处理污水的效率和效果。
权利要求书

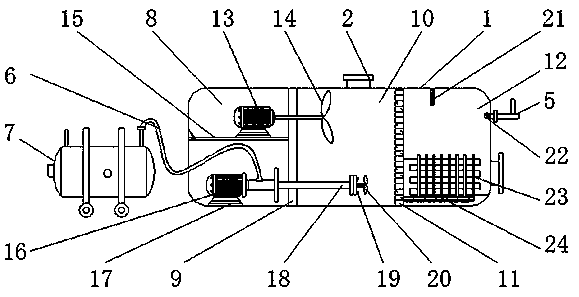

1.一种污水处理臭氧循环装置，包括污水处理罐主体(1)和水射器(5)，其特征在于：所述污水处理罐主体(1)内部的左侧设置有设备仓(8)，且设备仓(8)内部的上端安装有一号驱动电机(13)，所述一号驱动电机(13)的右端连接有搅拌叶片(14)，且一号驱动电机(13)的下端安置有电机支撑(17)，所述一号驱动电机(13)的下端连接有电机隔板(15)，且电机隔板(15)的下方安装有二号驱动电机(16)，所述二号驱动电机(16)的右端连接有连接管(18)，且连接管(18)的上端通过输气管(6)与臭氧发生器(7)相连接，所述连接管(18)的右端连接有散气叶轮(20)，所述设备仓(8)的右方安装有密封隔板(9)，且密封隔板(9)的右端设置有污水臭氧反应仓(10)，所述污水臭氧反应仓(10)的上端设置有污水进口(2)，且污水臭氧反应仓(10)的右侧连接有过滤板(11)，所述过滤板(11)的右端设置有臭氧回收仓(12)，且臭氧回收仓(12)内部的底面安置有加热板(24)，所述加热板(24)的上端连接制冷管(23)，所述臭氧回收仓(12)右侧的下端连接有排污口(4)，且臭氧回收仓(12)内部的上方设置有臭氧含量测量仪(21)，所述水射器(5)的左端连接有臭氧出口(3)，且臭氧出口(3)的左侧安装有吸气机(22)，所述臭氧回收仓(12)的上表面设置有观察窗(26)。
2.根据权利要求1所述的一种污水处理臭氧循环装置，其特征在于：所述设备仓(8)和电机隔板(15)的上表面均设有维修孔(25)，且维修孔(25)通过螺纹连接的方式与设备仓(8)和电机隔板(15)相连接。
3.根据权利要求1所述的一种 污水处理臭氧循环装置，其特征在于：所述过滤板(11)的结构为拆卸结构，且其材质为活性炭。
4.根据权利要求1所述的一种污水处理臭氧循环装置，其特征在于：所述一号驱动电机(13)和二号驱动电机(16)的右端均贯穿密封隔板(9)，且其分别与搅拌叶片(14)和散气叶轮(20)相连。
5.根据权利要求1所述的一种污水处理臭氧循环装置，其特征在于：所述连接管(18)的结构为空心结构，且连接管(18)右端的外表面设置有排气孔(19)。
说明书
一种污水处理臭氧循环装置
技术领域
本实用新型涉及臭氧循环技术领域，具体为一种污水处理臭氧循环装置。
背景技术
在污水处理中，臭氧起到至关重要的作用，臭氧是优良的氧化剂，可以杀灭抗氯性强的病毒和芽孢，并且臭氧消毒受污水pH值及温度影响较小，而且臭氧可以去除污水中的色、嗅、味和酚氯等污染物，增加水中的溶解氧，改善水质，同时臭氧又可以分解难生物降解的有机物和三致物质，提高污水的可生化性。
但是在现有的污水处理中，剩余臭氧直接对空气排放，这不仅污染环境，而且也浪费资源。
实用新型内容
本实用新型的目的在于提供一种污水处理臭氧循环装置，以解决上述背景技术中提出的污水处理后的剩余臭氧直接对空气排放造成的环境污染和资源浪费的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理臭氧循环装置，包括污水处理罐主体和水射器，所述污水处理罐主体内部的左侧设置有设备仓，且设备仓内部的上端安装有一号驱动电机，所述一号驱动电机的右端连接有搅拌叶片，且一号驱动电机的下端安置有电机支撑，所述一号驱动电机的下端连接有电机隔板，且电机隔板的下方安装有二号驱动电机，所述二号驱动电机的右端连接有连接管，且连接管的上端通过输气管与臭氧发生器相连接，所述连接管的右端连接有散气叶轮，所述设备仓的右方安装有密封隔板，且密封隔板的右端设置有污水臭氧反应仓，所述污水臭氧反应仓的上端设置有污水进口，且污水臭氧反应仓的右侧连接有过滤板，所述过滤板的右端设置有臭氧回收仓，且臭氧回收仓内部的底面安置有加热板，所述加热板的上端连接制冷管，所述臭氧回收仓右侧的下端连接有排污口，且臭氧回收仓内部的上方设置有臭氧含量测量仪，所述水射器的左端连接有臭氧出口，且臭氧出口的左侧安装有吸气机，所述臭氧回收仓的上表面设置有观察窗。
优选的，所述设备仓和电机隔板的上表面均设有维修孔，且维修孔通过螺纹连接的方式与设备仓和电机隔板相连接。
优选的，所述过滤板的结构为拆卸结构，且其材质为活性炭。
优选的，所述一号驱动电机和二号驱动电机的右端均贯穿密封隔板，且其分别与搅拌叶片和散气叶轮相连。
优选的，所述连接管的结构为空心结构，且连接管右端的外表面设置有排气孔。
与现有技术相比，本实用新型的有益效果是：该污水处理臭氧循环装置采用臭氧循环装置和微气泡发生装置的设计，臭氧处理过污水后，剩余臭氧通过水气分离，使得剩余臭氧从污水中析出，再通过臭氧循环装置使得剩余臭氧被排放到原污水当中对原污水进行处理，能够避免剩余臭氧直接排放，造成的资源浪费以及环境污染，并且剩余臭氧排放到原污水中对原污水进行处理，能够减少污水臭氧反应仓内污水对臭氧的需求量，能够节约臭氧资源，微气泡发生装置和臭氧发生器相结合，能够使微气泡发生装置产生臭氧微气泡，微气泡能够增加气泡的总表面积，使臭氧与污水的接触更加完全，增加了臭氧处理污水的效率，同时也增加了臭氧处理污水的效果。
