申请日2017.01.13
公开(公告)日2017.09.19
IPC分类号B01D29/11; B01D29/86
摘要
本实用新型公开了一种污水处理专用的污水初步过滤装置，包括污水搅拌桨和过滤装置外壳，所述过滤装置外壳的一侧上方设置有驱动电机，且过滤装置外壳的上方中间位置处设置有转轴传动转轮，所述过滤装置外壳的内部靠近转轴传动转轮的下方设置有搅拌转轴，所述污水搅拌桨安装在搅拌转轴的外侧，所述过滤装置外壳的上方靠近转轴传动转轮的一侧设置有未处理污水输入管，且过滤装置外壳的内部靠近搅拌转轴的外侧设置有杂质过滤网，所述过滤装置外壳的内部靠近杂质过滤网的外侧设置有过滤后水体缓存箱，所述过滤装置外壳的下方中间位置处设置有杂质排放口;杂质排放口便于在污水过滤完成后对杂质进行集中式处理。
权利要求书

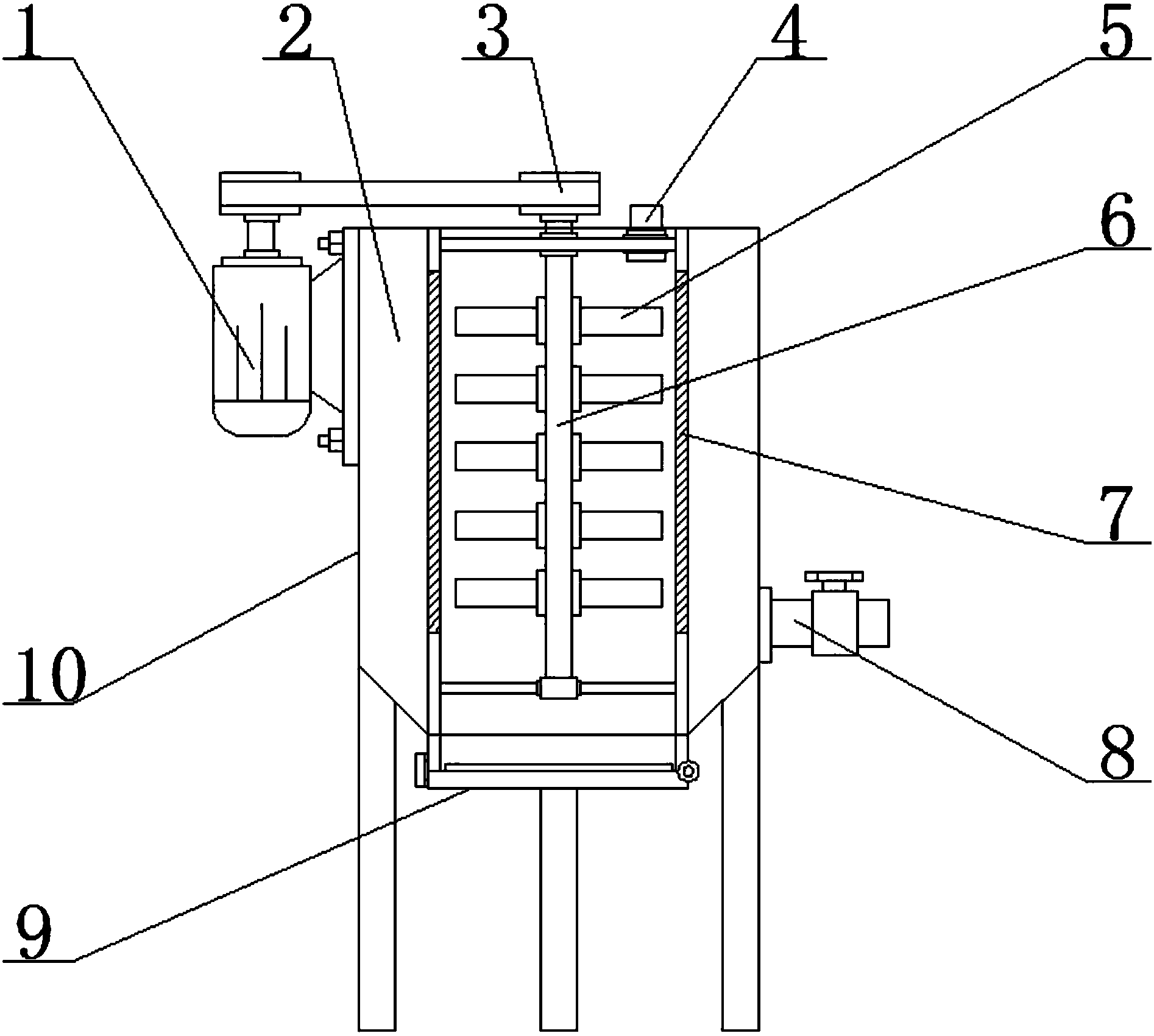

1.一种污水处理专用的污水初步过滤装置，包括污水搅拌桨(5)和过滤装置外壳(10)，其特征在于：所述过滤装置外壳(10)的一侧上方设置有驱动电机(1)，且过滤装置外壳(10)的上方中间位置处设置有转轴传动转轮(3)，所述过滤装置外壳(10)的内部靠近转轴传动转轮(3)的下方设置有搅拌转轴(6)，所述污水搅拌桨(5)安装在搅拌转轴(6)的外侧，所述过滤装置外壳(10)的上方靠近转轴传动转轮(3)的一侧设置有未处理污水输入管(4)，且过滤装置外壳(10)的内部靠近搅拌转轴(6)的外侧设置有杂质过滤网(7)，所述过滤装置外壳(10)的内部靠近杂质过滤网(7)的外侧设置有过滤后水体缓存箱(2)，所述过滤装置外壳(10)的下方中间位置处设置有杂质排放口(9)，所述过滤装置外壳(10)上远离驱动电机(1)的一侧下方设置有净化后水体输出管(8)，所述驱动电机(1)与外置电源电性连接。
2.根据权利要求1所述的一种污水处理专用的污水初步过滤装置，其特征在于：所述污水搅拌桨(5)至少设置有十个，且十个污水搅拌桨(5)均匀安装在搅拌转轴(6)的外侧。
3.根据权利要求1所述的一种污水处理专用的污水初步过滤装置，其特征在于：所述驱动电机(1)与转轴传动转轮(3)通过皮带传动连接。
4.根据权利要求1所述的一种污水处理专用的污水初步过滤装置，其特征在于：所述杂质排放口(9)与过滤装置外壳(10)的连接处设置有密封胶圈。
5.根据权利要求1所述的一种污水处理专用的污水初步过滤装置，其特征在于：所述驱动电机(1)与过滤装置外壳(10)通过螺栓固定连接。
说明书
一种污水处理专用的污水初步过滤装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理专用的污水初步过滤装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理用的初次过滤装置，滤渣需要时常进行清理，且清理不便，使用一段时间后过滤效率下降，过滤的滤渣容易堵塞滤网，造成水流不畅通，滤网重复利用效率低的问题，为此我们提出一种污水处理专用的污水初步过滤装置。
实用新型内容
本实用新型的目的在于提供一种污水处理专用的污水初步过滤装置，以解决上述背景技术中提出现有的污水处理用的初次过滤装置，滤渣需要时常进行清理，且清理不便，使用一段时间后过滤效率下降，过滤的滤渣容易堵塞滤网，造成水流不畅通，滤网重复利用效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理专用的污水初步过滤装置，包括污水搅拌桨和过滤装置外壳，所述过滤装置外壳的一侧上方设置有驱动电机，且过滤装置外壳的上方中间位置处设置有转轴传动转轮，所述过滤装置外壳的内部靠近转轴传动转轮的下方设置有搅拌转轴，所述污水搅拌桨安装在搅拌转轴的外侧，所述过滤装置外壳的上方靠近转轴传动转轮的一侧设置有未处理污水输入管，且过滤装置外壳的内部靠近搅拌转轴的外侧设置有杂质过滤网，所述过滤装置外壳的内部靠近杂质过滤网的外侧设置有过滤后水体缓存箱，所述过滤装置外壳的下方中间位置处设置有杂质排放口，所述过滤装置外壳上远离驱动电机的一侧下方设置有净化后水体输出管，所述驱动电机与外置电源电性连接。
优选的，所述污水搅拌桨至少设置有十个，且十个污水搅拌桨均匀安装在搅拌转轴的外侧。
优选的，所述驱动电机与转轴传动转轮通过皮带传动连接。
优选的，所述杂质排放口与过滤装置外壳的连接处设置有密封胶圈。
优选的，所述驱动电机与过滤装置外壳通过螺栓固定连接。
与现有技术相比，本实用新型的有益效果是：杂质排放口便于在污水过滤完成后对杂质进行集中式处理，避免了在过滤后杂质难以处理的问题，使用更加方便，操作更加简单，提高了使用者的清洁效率;污水搅拌桨便于在清理过滤的同时搅拌水体，避免水中的杂质吸附在杂质过滤网的表面，造成滤网堵塞的问题，提高了污水过滤的效率，同时也便于较大的杂质在水体中沉淀，进行集中处理，避免了杂质清理不便，排水不畅的问题，使得使用者操作更加方便;同时搅拌式过滤使得杂质储量更大，避免了杂质吸附在过滤网上存储量小的问题。
