申请日2017.01.13
公开(公告)日2017.09.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种废水处理专用可检测水位的格栅，包括液位传感器、格栅架和传动轴，所述格栅架安装在格栅本体的下方左侧，所述格栅本体的内部设置有耙齿，所述液位传感器安装在格栅本体的左侧上方，所述格栅本体的上方右侧设置有电机，所述传动轴安装在格栅本体的内部所述格栅本体的左侧下方设置有出渣口;该废水处理专用可检测水位的格栅结构科学合理，使用安全方便，在格栅上设置了一个液位传感器，通过液位传感器检测污水池的水位，当达到一定水位时，格栅就会自动转动，避免了格栅因堵塞污水不能正常流动的问题;并且在格栅上设置了一个过滤网，污水中较小的漂浮物会粘附到过滤网上达到过滤的效果。
权利要求书

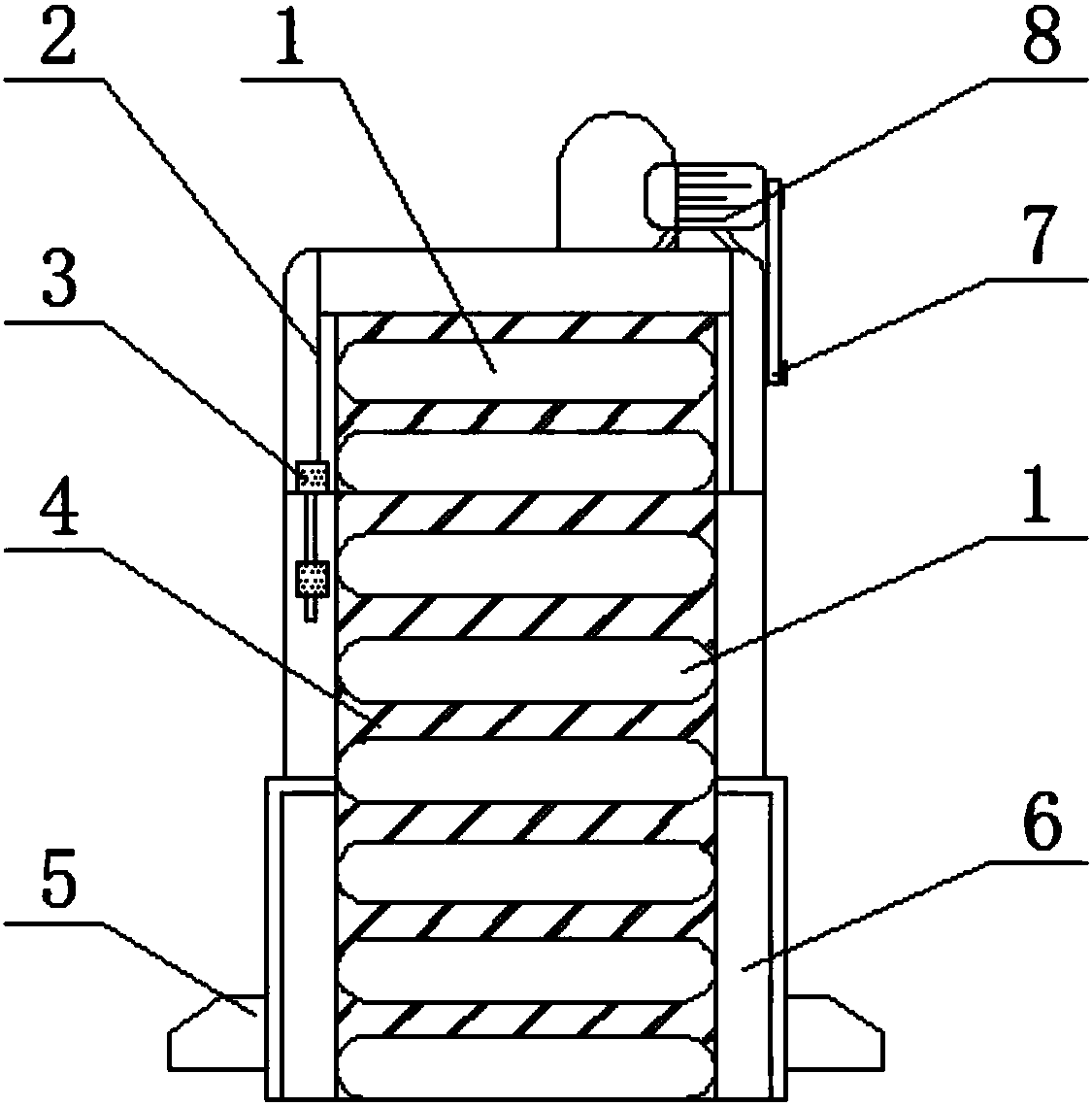

1.一种废水处理专用可检测水位的格栅，包括液位传感器(3)、格栅架(6)和传动轴(10)，其特征在于：所述格栅架(6)安装在格栅本体(2)的下方左侧，且格栅架(6)的下方两侧均设置有底部固定板(5)，所述格栅本体(2)的内部设置有耙齿(1)，所述耙齿(1)的后表面设置有过滤网(4)，所述液位传感器(3)安装在格栅本体(2)的左侧上方，所述格栅本体(2)的上方右侧设置有电机(8)，所述电机(8)上设置有皮带(7)，且电机(8)与液位传感器(3)电性连接，所述传动轴(10)安装在格栅本体(2)的内部，且传动轴(10)上设置有传动链条(9)，所述格栅本体(2)的左侧下方设置有出渣口(11)，所述出渣口(11)的下方设置有渣斗(12)，所述电机(8)与外部控制开关电性连接。
2.根据权利要求1所述的一种废水处理专用可检测水位的格栅，其特征在于：所述耙齿(1)至少设置有八个，且八个耙齿(1)均安装在格栅本体(2)的内部。
3.根据权利要求1所述的一种废水处理专用可检测水位的格栅，其特征在于：所述格栅架(6)共设置有两个，且两个格栅架(6)分别安装在格栅本体(2)的左右两侧。
4.根据权利要求1所述的一种废水处理专用可检测水位的格栅，其特征在于：所述底部固定板(5)共设置有两个，且两个底部固定板(5)分别安装在格栅架(6)的两侧。
5.根据权利要求1所述的一种废水处理专用可检测水位的格栅，其特征在于：所述电机(8)与传动轴(10)通过皮带(7)传动连接。
说明书
一种废水处理专用可检测水位的格栅
技术领域
本实用新型属于格栅技术领域，具体涉及一种废水处理专用可检测水位的格栅。
背景技术
格栅又称钢格栅，钢格板或格栅板，是扁钢和扭钢焊接而成，格栅其主要用途在休息平台，走道，水沟盖和踏步板等方面。也用在环保设备和污水处理等方面，格栅被广泛应用于石油化工，电力，自来水，污水处理，港口码头，建筑修饰，造船，自走式停车场，市政工程，环卫工程等领域平台，走道，栈桥，沟盖，井盖，梯子，围栏等。格栅栅条间的空隙宽度可根据清除污物的方式和水泵的要求来设定。常用的机械清渣设备有三种，即链条式、移动式及钢丝绳牵引式格栅清污机。按格栅栅条间距的大小不同，格栅分为粗格栅、中格栅和细格栅3类。按格栅的清渣方法，有人工格栅、机械格栅和水力清除格栅三种。按格栅构造特点不同可分为抓耙式、循环式、弧形、回转式、转鼓式、旋转式、齿耙式和阶梯式等多种形式。格栅设备一般用于污水处理的进水渠道上或提升泵站集水池的进口处，主要作用是去除污水中较大的悬浮或漂浮物，以减轻后续水处理工艺的处理负荷，并起到保护水泵、管道、仪表等作用。
现有的回转式格栅在使用的过程中存在一些缺陷，例如，耙齿间的间隙较大不能过滤废水中较小的漂浮物，并且格栅容易在过滤污水中的漂浮物的时候格栅容易被堵塞，导致污水不能正常流动，使用起来非常的不方便。
实用新型内容
本实用新型的目的在于提供一种废水处理专用可检测水位的格栅，以解决上述背景技术中提出的耙齿间的间隙较大不能过滤废水中较小的漂浮物和格栅堵塞污水不能正常流动的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理专用可检测水位的格栅，包括液位传感器、格栅架和传动轴，所述格栅架安装在格栅本体的下方左侧，且格栅架的下方两侧均设置有底部固定板，所述格栅本体的内部设置有耙齿，所述耙齿的后表面设置有过滤网，所述液位传感器安装在格栅本体的左侧上方，所述格栅本体的上方右侧设置有电机，所述电机上设置有皮带，且电机与液位传感器电性连接，所述传动轴安装在格栅本体的内部，且传动轴上设置有传动链条，所述格栅本体的左侧下方设置有出渣口，所述出渣口的下方设置有渣斗，所述电机与外部控制开关电性连接。
优选的，所述耙齿至少设置有八个，且八个耙齿均安装在格栅本体的内部。
优选的，所述格栅架共设置有两个，且两个格栅架分别安装在格栅本体的左右两侧。
优选的，所述底部固定板共设置有两个，且两个底部固定板分别安装在格栅架的两侧。
优选的，所述电机与传动轴通过皮带传动连接。
与现有技术相比，本实用新型的有益效果是：该废水处理专用可检测水位的格栅结构科学合理，使用安全方便，在格栅上设置了一个液位传感器，通过液位传感器检测污水池的水位，当达到一定水位时，格栅就会自动转动，避免了格栅因堵塞污水不能正常流动的问题;并且在格栅上设置了一个过滤网，污水中较小的漂浮物会粘附到过滤网上达到过滤的效果。
