申请日2017.01.13
公开(公告)日2017.08.22
IPC分类号E02F5/28; E02F3/88
摘要
本实用新型公开一种污泥清理的装置，包括液下泵、连接杆、浮桶与电机;两只所述浮桶中间通过所述连接杆相连接;所述电机驱动轴位于连接管内，所述液下泵安装在连接管另一端，并与电机驱动轴相连接传动;所述连接管与连接杆中部通过转轴连接;所述液下泵的出口接通有泥浆管路。本实用新型结构紧凑，简单轻便，便于可移动作业，可用于空间窄小、建筑物限制等大型设备作业不便的地方作业;液下泵可相应转动提升吸口，方便清理吸口处的堵塞;液下泵安装固定简易，可与后续污泥处理设备可快速相匹配使用。
权利要求书

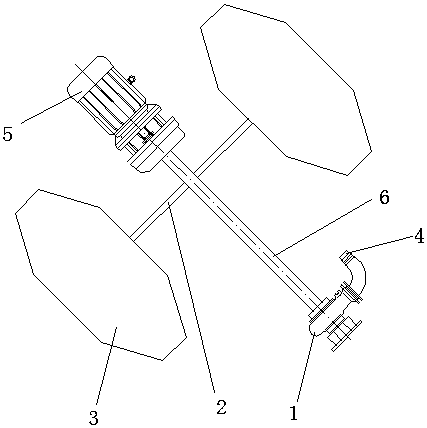

1.一种污泥清理的装置，其特征在于，包括液下泵(1)、连接杆(2)、浮桶(3)与电机(5);两只所述浮桶(3)中间通过所述连接杆(2)相连接;所述电机(5)驱动轴位于连接管(6)内，所述液下泵(1)安装在连接管(6)另一端，并与电机(5)驱动轴相连接传动;所述连接管(6)与连接杆(2)中部通过转轴连接;所述液下泵(1)的出口(4)接通有泥浆管路。
2.根据权利要求1所述的一种污泥清理的装置，其特征在于，所述浮桶(3)呈圆柱形状且两端为圆锥体，其由密封的薄钢板制成;所述液下泵(1)吸口按置于液面以下，电机(5)位于液面以上;所述出口(4)接通泥浆管路，输出污泥浆液。
说明书
一种污泥清理的装置
技术领域
本实用新型属于环境治理领域，涉及一种清淤装置，具体是一种污泥清理的装置。
背景技术
目前环保产业发展较为迅速，而清淤工程是环境治理的第一步，清淤效果好坏也是影响后续治理的因素之一。近几年来，全国各地所涌现的清淤工程比比皆是，各清淤工程的大小以及施工的难易程度各不相同，由于我国的绝大部的垃圾均没有得到有效的管理，随意倾倒等现象较严重，也加重了各地的河湖不同的淤积，相应的也加重了清淤工程施工的难度，为了便于清淤，以下提供一种用于河湖污泥清理的装置。
实用新型内容
本实用新型的目的在于提供一种结构紧凑、简单轻便的用于污泥清理的装置。
本实用新型的目的可以通过以下技术方案实现：
一种污泥清理的装置，包括液下泵、连接杆、浮桶与电机;两只所述浮桶中间通过所述连接杆相连接;所述电机驱动轴位于连接管内，所述液下泵安装在连接管另一端，并与电机驱动轴相连接传动;所述连接管与连接杆中部通过转轴连接;所述液下泵的出口接通有泥浆管路。
所述浮桶呈圆柱形状且两端为圆锥体，其由密封的薄钢板制成;所述液下泵吸口按置于液面以下，电机位于液面以上;所述出口接通泥浆管路，输出污泥浆液。
本实用新型的有益效果：本实用新型结构紧凑，简单轻便，便于可移动作业，可用于空间窄小、建筑物限制等大型设备作业不便的地方作业;液下泵可相应转动提升吸口，方便清理吸口处的堵塞;液下泵安装固定简易，可与后续污泥处理设备可快速相匹配使用。
