申请日2017.01.05
公开(公告)日2017.06.13
IPC分类号C02F1/30; C02F101/30; C02F103/10
摘要
本发明涉及微波处理污水装置技术领域，是一种油田污水厢式微波催化除COD装置，其包括反应管、反应管外壳和水冷油箱;在反应管的外部固定安装有反应管外壳，反应管的两端分别位于反应管外壳两端的外部，对应反应管外壳的反应管内固定安装有填料，反应管的两端分别设置有与反应管内部相连通的进水接管和出水接管。本发明结构合理而紧凑，使用方便，能高效降解污水中的污染物，降低污水COD含量，很好的实现了微波催化方法的工业化应用，对油田污水达标排放治理中COD的去除效果显著，与前端预处理工艺结合可实现油田污水达标排放处理，为污水治理提供一种后期污染少的途径，是一种非常适合于处理油田污水的微波污水处理装置。
权利要求书
1.一种油田污水厢式微波催化除COD装置，其特征在于包括反应管、反应管外壳和水冷油箱;在反应管的外部固定安装有反应管外壳，反应管的两端分别位于反应管外壳两端的外部，对应反应管外壳的反应管内固定安装有填料，反应管的两端分别设置有与反应管内部相连通的进水接管和出水接管;在反应管外壳上设置有至少一个的导波口，对应每个导波口的反应管外壳的外部分别设置有微波发生器，在反应管外壳的外部还设置有水冷油箱，微波发生器的能量输出端朝向反应管，在水冷油箱内设置有与每台微波发生器相对应的微波变压器，在水冷油箱内还设置有冷却水盘管，冷却水盘管的进水端和冷却水盘管的出水端分别位于水冷油箱的外部;在水冷油箱的外部设置有与每台微波变压器相对应的微波电源，每台微波电源的电源输出端与与其相对应的微波变压器的电源输入端电连接在一起，每台微波变压器的电源输出端与与其相对应的微波发生器的电源输入端电连接在一起。
2.根据权利要求1所述的油田污水厢式微波催化除COD装置，其特征在于微波发生器为至少两台，相对应相邻两台微波发生器之间的反应管与反应管外壳之间设置有隔离固定环。
3.根据权利要求1或2所述的油田污水厢式微波催化除COD装置，其特征在于填料包括填料固定架以及催化剂，对应反应管外壳的反应管的左部内和对应反应管外壳的反应管的右部内分别固定安装有填料固定架，在填料固定架之间充填有催化剂。
4.根据权利要求1或2所述的油田污水厢式微波催化除COD装置，其特征在于反应管的材质为PP板材。
5.根据权利要求3所述的油田污水厢式微波催化除COD装置，其特征在于反应管的材质为PP板材。
说明书
油田污水厢式微波催化除COD装置
技术领域
本发明涉及微波处理污水装置技术领域，是一种油田污水厢式微波催化除COD装置。
背景技术
随着环保要求日益严格，污水处理领域减少化学药剂使用量以及减少污泥产生量的需求日趋政治，微波催化方法是利用微波诱导负载在改性活性炭上的催化剂来裂解污染物，诱发有机废水降解，微波辐射作为一种水处理新技术，具有的处理效率高，二次污染少的优点，但是目前该技术多停留在实验室研究阶段，尚无成熟的可工业应用的微波催化水处理装置，并且，现有公开的微波催化污水处理装置也并不适用于微波诱导催化处理油田污水。
发明内容
本发明提供了一种油田污水厢式微波催化除COD装置，克服了上述现有技术之不足，其能有效解决目前没有适用于微波诱导催化处理油田污水的装置的问题。

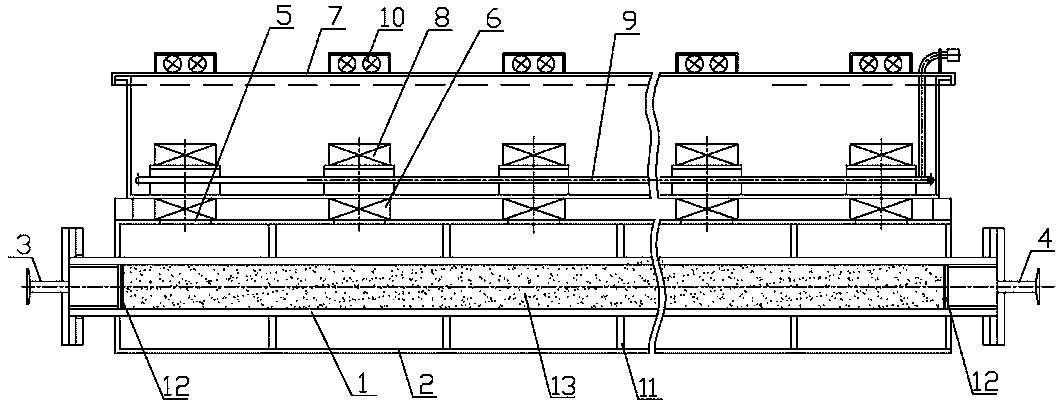

本发明的技术方案是通过以下措施来实现的：一种油田污水厢式微波催化除COD装置，包括反应管、反应管外壳和水冷油箱;在反应管的外部固定安装有反应管外壳，反应管的两端分别位于反应管外壳两端的外部，对应反应管外壳的反应管内固定安装有填料，反应管的两端分别设置有与反应管内部相连通的进水接管和出水接管;在反应管外壳上设置有至少一个的导波口，对应每个导波口的反应管外壳的外部分别设置有微波发生器，在反应管外壳的外部还设置有水冷油箱，微波发生器的能量输出端朝向反应管，在水冷油箱内设置有与每台微波发生器相对应的微波变压器，在水冷油箱内还设置有冷却水盘管，冷却水盘管的进水端和冷却水盘管的出水端分别位于水冷油箱的外部;在水冷油箱的外部设置有与每台微波变压器相对应的微波电源，每台微波电源的电源输出端与与其相对应的微波变压器的电源输入端电连接在一起，每台微波变压器的电源输出端与与其相对应的微波发生器的电源输入端电连接在一起。
下面是对上述发明技术方案的进一步优化或/和改进：
上述微波发生器为至少两台，相对应相邻两台微波发生器之间的反应管与反应管外壳之间设置有隔离固定环。
上述填料包括填料固定架以及催化剂，对应反应管外壳的反应管的左部内和对应反应管外壳的反应管的右部内分别固定安装有填料固定架，在填料固定架之间充填有催化剂。
上述反应管的材质为PP板材。
本发明结构合理而紧凑，使用方便，能高效降解污水中的污染物，降低污水COD含量，很好的实现了微波催化方法的工业化应用，对油田污水达标排放治理中COD的去除效果显著，与前端预处理工艺结合可实现油田污水达标排放处理，为污水治理提供一种后期污染少的途径，是一种非常适合于处理油田污水的微波污水处理装置。
