申请日2017.02.23
公开(公告)日2017.04.26
IPC分类号C02F1/52; C02F103/36
摘要
本发明涉及废水处理领域，尤其涉及一种混凝充分的石化废水处理装置。其技术方案为：一种混凝充分的石化废水处理装置，包括罐体，罐体上设置有进水口和出水口，罐体顶部设置有升降机构，升降机构上固定有转动电机，转动电机的输出轴伸入到罐体内，转动电机的输出轴固定有横向连杆，横向连杆的另一端固定有固定头，固定头的上下两端均固定有搅拌桨，固定头下方的搅拌桨上设置有喷头，固定头上还安装有储药机构，储药机构内装有混凝剂，固定头与储药机构、喷头分别连通。本发明可将混凝缓慢均匀地混合到废水中以提高混凝效果、充分排出废水中杂质，解决了现有废水处理装置不能充分搅拌混合添加物而导致杂质清楚效果差的问题。
权利要求书

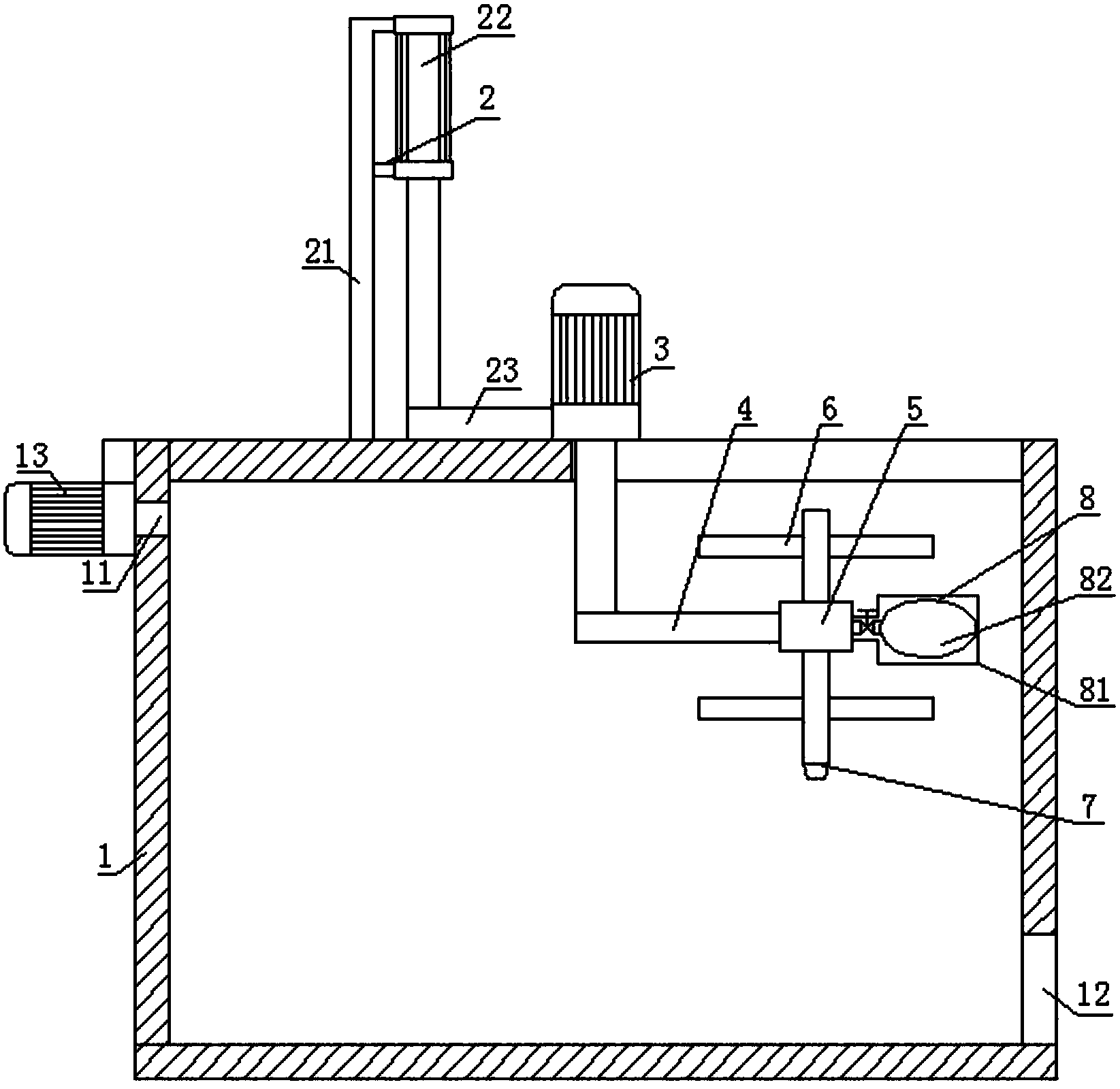

1.一种均匀混凝的石化废水处理装置，其特征在于，包括罐体(1)，罐体(1)上设置有进水口(11)和出水口(12)，罐体(1)顶部设置有升降机构(2)，升降机构(2)上固定有转动电机(3)，转动电机(3)的输出轴伸入到罐体(1)内，转动电机(3)的输出轴固定有横向连杆(4)，横向连杆(4)的另一端固定有固定头(5)，固定头(5)的上下两端均固定有搅拌桨(6)，固定头(5)下方的搅拌桨(6)上设置有喷头(7)，固定头(5)上还安装有储药机构(8)，储药机构(8)内装有混凝剂，固定头(5)与储药机构(8)、喷头(7)分别连通。
2.根据权利要求1所述的一种均匀混凝的石化废水处理装置，其特征在于，所述储药机构(8)包括储药壳(81)，储药壳(81)的一端固定于固定头(5)上，储药壳(81)内设置有储药囊(82)，混凝剂装于储药囊(82)内，储药囊(82)与固定头(5)连通，储药囊(82)靠近固定头(5)的一端设置有阀门。
3.根据权利要求1所述的一种均匀混凝的石化废水处理装置，其特征在于，所述升降机构(2)包括固定架(21)，固定架(21)上安装有升降气缸(22)，升降气缸(22)的活塞杆上连接有固定杆(23)，固定杆(23)与转动电机(3)的壳体固定。
4.根据权利要求1所述的一种均匀混凝的石化废水处理装置，其特征在于，所述进水口(11)处安装有抽水泵(13)，抽水泵(13)的出水管与罐体(1)的进水口(11)连通。
说明书
一种混凝充分的石化废水处理装置
技术领域
本发明涉及废水处理领域，尤其涉及一种混凝充分的石化废水处理装置。
背景技术
污水处理是当今环境保护部门和企业解决环境污染中废水污染的一项重要措施。污水设备的安装结构在污水处理中广泛的应用。
专利申请号为CN201510477239.2发明专利公开了一种污水处理设备安装结构，该污水处理设备安装结构包括控制部分、控制操作台和执行部分;通过横梁绕立柱的圆周转动结合滑块沿横梁上径向导轨方向的平动，可以实现污水处理设备沿螺旋线，心形线等预期轨迹运动，相当于多个污水处理设备在不同的位置同时工作，大大提高了搅拌体积，增加了搅拌效果，降低污水处理成本，实现自动化污水处理，提高处理效率。但是，该安装结构较为复杂，且需要专门的控制系统和软件，成本较高，不利用推广使用。并且污水处理设备始终处于运动状态，非常容易损坏或卡死，影响废水处理的连续进行。
在石化废水处理过程中，需要在废水中添加混凝剂，以使废水中的杂质结成絮状，便于排出杂质。在常规的废水处理装置进行废水处理时，通常一次性将混凝剂添加到废水中，这样，废水和混凝剂常混合不充分，导致混凝效果不好，废水处理质量较差。必须使混凝剂在废水中缓慢释放并充分搅拌，才能使混凝剂均匀混合到废水中，充分析出废水中的杂质。
发明内容
本发明克服了现有技术的不足，提供一种可将混凝缓慢均匀地混合到废水中以提高混凝效果、充分排出废水中杂质的石化废水处理装置，解决了现有废水处理装置不能充分搅拌混合添加物而导致杂质清楚效果差的问题。
为解决上述的技术问题，本发明采用以下技术方案：
一种混凝充分的石化废水处理装置，包括罐体，罐体上设置有进水口和出水口，罐体顶部设置有升降机构，升降机构上固定有转动电机，转动电机的输出轴伸入到罐体内，转动电机的输出轴固定有横向连杆，横向连杆的另一端固定有固定头，固定头的上下两端均固定有搅拌桨，固定头下方的搅拌桨上设置有喷头，固定头上还安装有储药机构，储药机构内装有混凝剂，固定头与储药机构、喷头分别连通。
作为本发明的优选方案，所述储药机构包括储药壳，储药壳的一端固定于固定头上，储药壳内设置有储药囊，混凝剂装于储药囊内，储药囊与固定头连通，储药囊靠近固定头的一端设置有阀门。
作为本发明的优选方案，所述升降机构包括固定架，固定架上安装有升降气缸，升降气缸的活塞杆上连接有固定杆，固定杆与转动电机的壳体固定。
作为本发明的优选方案，所述进水口处安装有抽水泵，抽水泵的出水管与罐体的进水口连通。
与现有技术相比，本发明的有益效果是：
1、本发明的固定头的上下两端均固定有搅拌桨，转动电机启动后，搅拌桨可对罐体内各个区域进行搅拌、曝气。固定头上的储药机构内装有混凝剂，储药机构可在废水中缓慢释放混凝剂，保证混凝剂与被搅动的废水充分混合，提高废水中杂质处理程度。
2、混凝剂装于储药囊内，当打开储药囊的阀门后，储药囊内的混凝剂可在储药囊的收缩压力下缓慢释放出混凝剂并从喷头排出，从而实现混凝剂缓慢混入废水中。
3、升降气缸启动后，转动电机可随升降气缸的活塞杆上升或下降。当升降气缸升起时，可对储药囊内的混凝剂进行添加;而当升降气缸下降时，可使储药机构处于罐体中部，便于混凝剂混入废水中。
4、抽水泵可将废水抽进罐体中，增加废水流速，提高水处理效率。
