申请日2016.12.30
公开(公告)日2017.08.04
IPC分类号F23G7/04; F23G5/44
摘要
本实用新型属于污水 处理设备技术领域，涉及一种污水处理用带自清洁装置焙烧炉连接通道，包括矩形通道，其特征在于：还包括自清洁装置，自清洁装置设置于矩形通道底部，与矩形通道共同形成密闭通道，所述自清洁装置为多个，多个自清洁装置并排连接在一起，均由锥形底槽、锥形集尘槽、风机组成，锥形底槽固装于矩形通道底部，锥形集尘槽固装于矩形通道底部锥形底槽内，风机固装于锥形底槽底部并与锥形底槽连通。本实用新型结构设计科学合理，具有自行清理积尘、节省人员、省时省力、除尘效果好、可有效提高生产效率等优点，是一种具有较高创新性的污水处理用带自清洁装置焙烧炉连接通道。

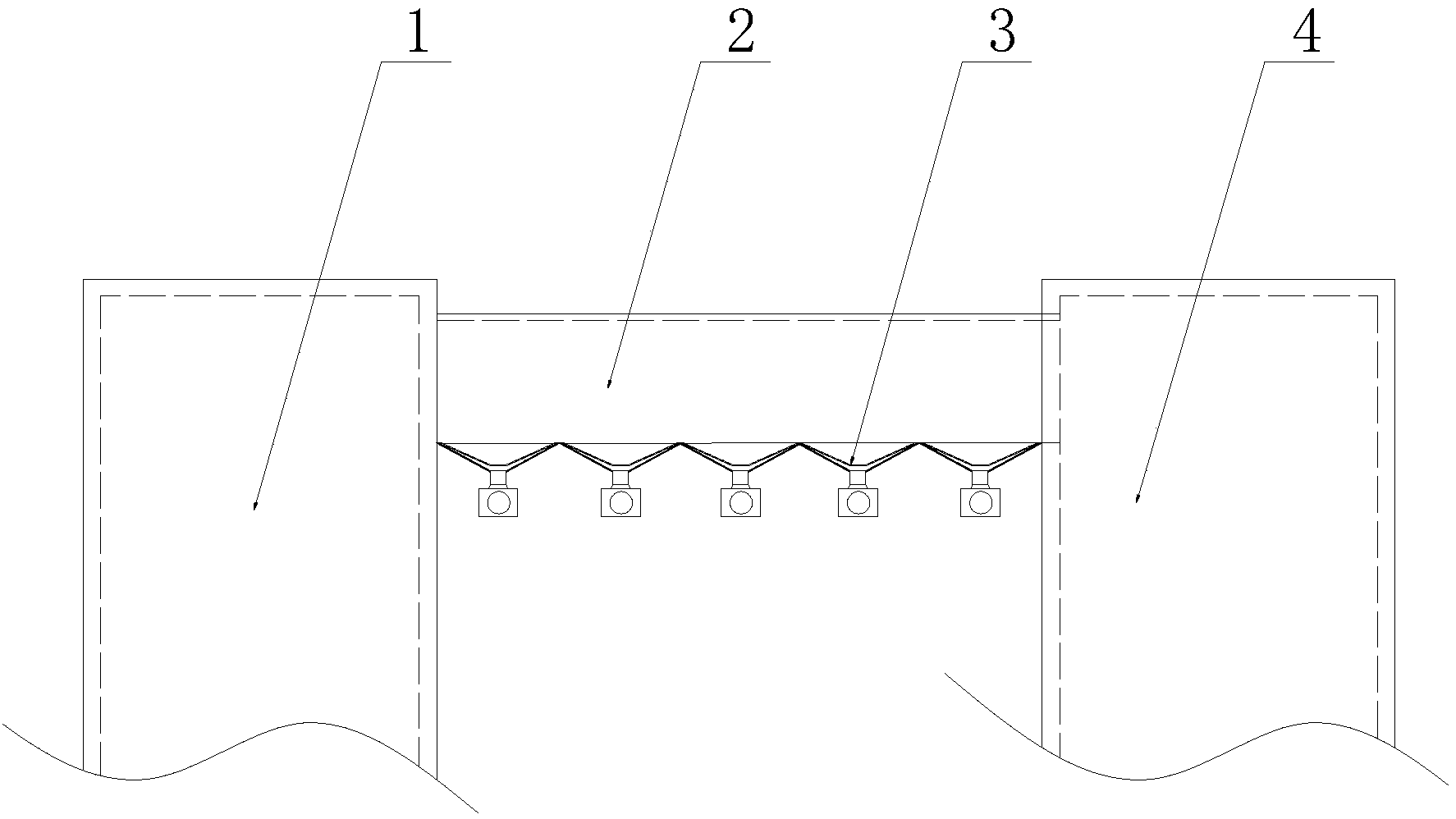

摘要附图
权利要求书
1.一种污水处理用带自清洁装置焙烧炉连接通道，包括矩形通道，其特征在于：还包括自清洁装置，自清洁装置设置于矩形通道底部，与矩形通道共同形成密闭通道，所述自清洁装置为多个，多个自清洁装置并排连接在一起，均由锥形底槽、锥形集尘槽、风机组成，锥形底槽固装于矩形通道底部，锥形集尘槽固装于矩形通道底部锥形底槽内，风机固装于锥形底槽底部并与锥形底槽连通。
2.根据权利要求1所述的污水处理用带自清洁装置焙烧炉连接通道，其特征在于：所述锥形集尘槽，其上制有多个除尘气孔。
3.根据权利要求2所述的污水处理用带自清洁装置焙烧炉连接通道，其特征在于：所述除尘气孔为锥形。
说明书
一种污水处理用带自清洁装置焙烧炉连接通道
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种污水处理用带自清洁装置焙烧炉连接通道。
背景技术
在燃气焙烧处理污水生产线上，焙烧炉1与离心分离器4之间设置有连接通道，污水经雾化、焙烧后，其含尘气体由焙烧炉经连接通道进入离心分离器进行固气分离。现有的连接通道为一矩形直通管道，在输送含尘气体过程中，一部分固体物会沉淀到连接通道内底部，日积夜累，连接通道会被逐渐堵塞，严重影响通气效果;而且，由于连接通道内为负压运行，清理连接通道时要停止焙烧，严重影响正常生产;同时，人工清理费时费力，沉淀物对人员也会有一定损害。
发明内容
本实用新型的目的在于克服现在技术中的不足，提供一种可自行清理沉淀物、节省人员、省时省力、安全性高的污水处理用带自清洁装置焙烧炉连接通道。
本实用新型解决其技术问题是通过以下技术方案实现的：
一种污水处理用带自清洁装置焙烧炉连接通道，包括矩形通道，其特征在于：还包括自清洁装置，自清洁装置设置于矩形通道底部，与矩形通道共同形成密闭通道，所述自清洁装置为多个，多个自清洁装置并排连接在一起，均由锥形底槽、锥形集尘槽、风机组成，锥形底槽固装于矩形通道底部，锥形集尘槽固装于矩形通道底部锥形底槽内，风机固装于锥形底槽底部并与锥形底槽连通。
而且，所述锥形集尘槽，其上制有多个除尘气孔。
而且，所述除尘气孔为锥形。
本实用新型的优点和有益效果为：
1.本污水处理用带自清洁装置焙烧炉连接通道设置有自清洁装置，可自行清理连接通道内沉淀的固体物，有效防止通道堵塞，提高通气效果，无需停工停产，提高生产效率，自动清理，不占用人员，省时省力。
2.本污水处理用带自清洁装置焙烧炉连接通道其锥形集尘槽上制有多个除尘气孔且除尘气孔为锥形，风机吹除积尘时，死角小，吹除效果好。
3.本实用新型污水处理用带自清洁装置焙烧炉连接通道结构设计科学合理，具有自行清理积尘、节省人员、省时省力、除尘效果好、可有效提高生产效率等优点，是一种具有较高创新性的污水处理用带自清洁装置焙烧炉连接通道。
