申请日2016.12.14
公开(公告)日2017.07.07
IPC分类号C02F9/10
摘要
本实用新型公开了一种化工污水处理及再利用装置，包括第一处理罐、第二处理罐和DSP控制器，所述第一处理罐的内部上端设有淤泥过滤网，所述淤泥过滤网的下方两侧均固定连接有导热板，所述导热板之间设有渗透板，所述第一处理罐的内侧壁且渗透板的两侧均固定连接有加热器，所述第一处理罐的内部底端设有反应仓，所述反应仓的右侧通过连接管道连接于第二处理罐的顶部，所述第二处理罐的内侧上部设有细滤网，所述第二处理罐的内侧中部设有反渗透膜;通过淤泥过滤网对其进行初步的过滤，经过加热器对过滤后的污水进行加热，再进过细滤网和反渗透膜的进一步过滤;本实用新型设计合理，适于生产和推广应用。
权利要求书

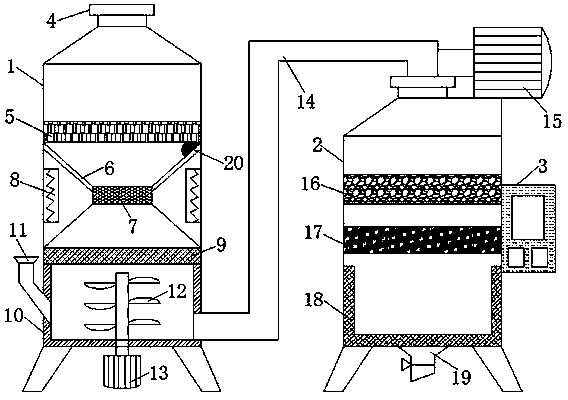

1.一种化工污水处理及再利用装置，包括第一处理罐(1)、第二处理罐(2)和DSP控制器(3)，其特征在于：所述DSP控制器(3)固定连接于第二处理罐(2)的一侧，所述第一处理罐(1)的顶部设有进水口(4)，所述第一处理罐(1)的内部上端设有淤泥过滤网(5)，所述淤泥过滤网(5)的下方两侧均固定连接有导热板(6)，所述导热板(6)之间设有渗透板(7)，所述第一处理罐(1)的内侧壁且渗透板(7)的两侧均固定连接有加热器(8)，且加热器(8)与DSP控制器(3)电性连接，所述第一处理罐(1)的内侧下部固定连接有活性炭过滤网(9)，所述第一处理罐(1)的内部底端设有反应仓(10)，所述反应仓(10)的左侧设有药剂添加口(11)，且药剂添加口(11)穿过第一处理罐(1)，所述第一处理罐(1)的外部底端设有驱动电机(13)，且驱动电机(13)与DSP控制器(3)电性连接，所述驱动电机(13)的输出轴穿过第一处理罐(1)的底部固定连接有搅拌叶(12)，所述反应仓(10)的右侧通过连接管道(14)连接于第二处理罐(2)的顶部，所述连接管道(14)与第二处理罐(2)的接口部设有水泵(15)，且水泵(15)与DSP控制器(3)电性连接，所述第二处理罐(2)的内侧上部设有细滤网(16)，所述第二处理罐(2)的内侧中部设有反渗透膜(17)，所述第二处理罐(2)的内侧底部固定连接有储水仓(18)，所述第二处理罐(2)的外部底端设有出水口(19)。
2.根据权利要求1所述的一种化工污水处理及再利用装置，其特征在于：所述淤泥过滤网(5)和导热板(6)之间设有温度传感器(20)，且温度传感器(20)与DSP控制器(3)电性连接。
3.根据权利要求1所述的一种化工污水处理及再利用装置，其特征在于：所述第一处理罐(1)和第二处理罐(2)的罐体上均设有钢化玻璃窗(21)。
4.根据权利要求1所述的一种化工污水处理及再利用装置，其特征在于：所述出水口(19)的内部设有流量调节阀。
5.根据权利要求1所述的一种化工污水处理及再利用装置，其特征在于：所述连接管道(14)与第一处理罐(1)和第二处理罐(2)的连接处均设有密封圈。
说明书
一种化工污水处理及再利用装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种化工污水处理及再利用装置。
背景技术
目前，随着科学技术的发展，工业等领域也快速进步，但随之带来的是化工污水量的急剧增多，因此，实现污水的净化对环境的保护有着重要的意义，现有的污水处理过程繁琐，而且不能处理后的污水直接排放，造成了水资源的浪费。
发明内容
本实用新型的目的在于提供一种化工污水处理及再利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工污水处理及再利用装置，包括第一处理罐、第二处理罐和DSP控制器，所述DSP控制器固定连接于第二处理罐的一侧，所述第一处理罐的顶部设有进水口，所述第一处理罐的内部上端设有淤泥过滤网，所述淤泥过滤网的下方两侧均固定连接有导热板，所述导热板之间设有渗透板，所述第一处理罐的内侧壁且渗透板的两侧均固定连接有加热器，且加热器与DSP控制器电性连接，所述第一处理罐的内侧下部固定连接有活性炭过滤网，所述第一处理罐的内部底端设有反应仓，所述反应仓的左侧设有药剂添加口，且药剂添加口穿过第一处理罐，所述第一处理罐的外部底端设有驱动电机，且驱动电机与DSP控制器电性连接，所述驱动电机的输出轴穿过第一处理罐的底部固定连接有搅拌叶，所述反应仓的右侧通过连接管道连接于第二处理罐的顶部，所述连接管道与第二处理罐的接口部设有水泵，且水泵与DSP控制器电性连接，所述第二处理罐的内侧上部设有细滤网，所述第二处理罐的内侧中部设有反渗透膜，所述第二处理罐的内侧底部固定连接有储水仓，所述第二处理罐的外部底端设有出水口。
优选的，所述淤泥过滤网和导热板之间设有温度传感器，且温度传感器与DSP控制器电性连接。
优选的，所述第一处理罐和第二处理罐的罐体上均设有钢化玻璃窗。
优选的，所述出水口的内部设有流量调节阀。
优选的，所述连接管道与第一处理罐和第二处理罐的连接处均设有密封圈。
本实用新型的技术效果和优点：该化工污水处理及再利用装置，通过淤泥过滤网对其进行初步的过滤，经过加热器对过滤后的污水进行加热，方便在反应仓中的化学反应，通过在反应仓中加入药剂，中和污水中的化学药剂，搅拌叶促进化学反应的速度，再进过细滤网和反渗透膜的进一步过滤，使得最后进入储水仓的水已经是非常干净;本实用新型设计合理，适于生产和推广应用。
