申请日2016.12.12
公开(公告)日2017.06.16
IPC分类号C02F9/14; B01D53/84
摘要
本实用新型涉及到环保技术领域，尤其涉及到一种土壤净化污水臭气系统;包括依次连接的污水池、过滤器和土壤除臭池，过滤器中由左至右依次设置有呈交错方式排列的第一挡水板、第二挡水板、第三挡水板和第四挡水板，第一挡水板和所述第三挡水板上均设置有呈锥体结构的沟槽通道;土壤除臭池包括由下至上依次设置的混凝土隔断层、砾石层、砂石层、土壤层和植被层;过滤器中第四挡水板右侧通过第二排气管道连通至砾石层中。本实用新型土壤净化污水臭气系统具有整体结构紧凑，占地面积小，净化效率高，采用土壤除臭法，具有成本低、节能环保特点。
权利要求书

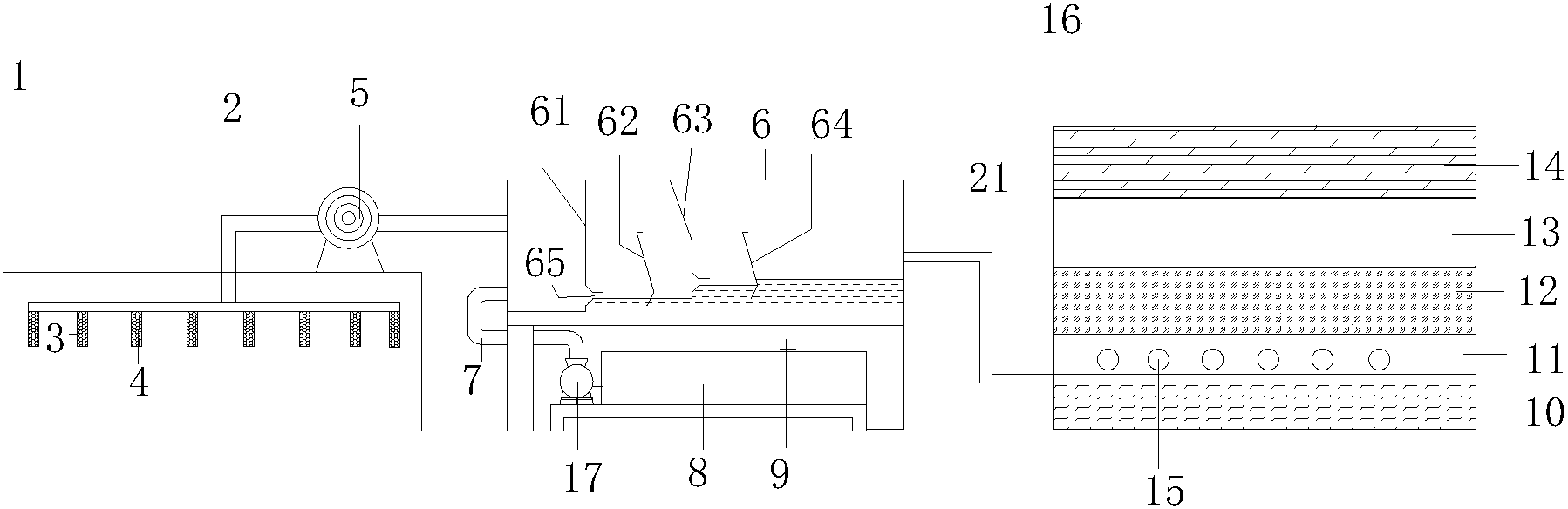

1.一种土壤净化污水臭气系统，其特征在于，所述系统包括：
污水池，污水池中设置有若干具有过滤网的第一支管道，该些第一支管道通过第一排气管道外接有引风机;
过滤器，所述过滤器中由左至右依次设置有呈交错方式排列的第一挡水板、第二挡水板、第三挡水板和第四挡水板，所述第一挡水板和所述第三挡水板上均设置有呈锥体结构的沟槽通道，且所述第一挡水板左侧与引风机连通;
土壤除臭池，所述土壤除臭池包括由下至上依次设置的混凝土隔断层、砾石层、砂石层、土壤层和植被层;所述过滤器中第四挡水板右侧通过第二排气管道连通至所述砾石层中。
2.根据权利要求1所述的土壤净化污水臭气系统，其特征在于，所述第二排气管道部分设置于所述砾石层中，且位于砾石层中的第二排气管道上均匀设置有若干排气孔。
3.根据权利要求1所述的土壤净化污水臭气系统，其特征在于，所述第一挡水板和第三挡水板设置在所述过滤器中的顶部，所述第二挡水板和所述第四挡水板设置在所述过滤器中的底部，以形成上下交错排列方式。
4.根据权利要求1所述的土壤净化污水臭气系统，其特征在于，所述过滤器底侧还设置有过滤水箱，所述过滤水箱通过过滤管道连通至所述第一挡水板左侧的过滤器中;所述过滤水箱还通过排水管道与过滤器底部连通。
5.根据权利要求4所述的土壤净化污水臭气系统，其特征在于，所述过滤水箱与所述过滤管道之间还设置有高压水泵。
说明书
一种土壤净化污水臭气系统
技术领域
本实用新型涉及到环保技术领域，尤其涉及到一种土壤净化污水臭气系统。
背景技术
近年来，随着大型城市污水处理厂的大量建成，作为污水厂附属产品的臭气，以及相应的臭气处理也越来越受到人们的关注。城市污水处理过程中产生的臭气主要集中在进水泵房、初沉池、曝气池、储泥池、污泥浓缩池、污泥脱水机房以及堆棚处。这些致臭物质主要有硫化氢、氨等无机物和低分子脂肪酸、胺类、醛类、酮类、醚类、卤代烃等有机物。据分析，成分中氨的浓度最高，其次是硫化氢;臭气的强度中甲硫醇最大，其次是硫化氢，这些污染物具有易挥发、嗅阈值低等特点，不仅严重污染周边居民的生活环境，而且对污水处理厂的金属材料、设备和管道具有强烈腐蚀性因此采取除臭措施非常必要。
目前污水处理池上常用的恶臭气体处理技术主要有生物滤池、活性炭吸附、化学除臭等，这些单一处理方法有着运行成本高、节能环保效果不强等特点。
实用新型内容
鉴于上述技术问题，本实用新型提供了一种土壤净化污水臭气系统，该系统采用土壤除臭法，具有成本低，节能环保的特点。
本实用新型土壤净化污水臭气系统解决上述技术问题所采用的技术方案为：
一种土壤净化污水臭气系统，其中，所述系统包括：
污水池，污水池中设置有若干具有过滤网的第一支管道，该些第一支管道通过第一排气管道外接有引风机;
过滤器，所述过滤器中由左至右依次设置有呈交错方式排列的第一挡水板、第二挡水板、第三挡水板和第四挡水板，所述第一挡水板和所述第三挡水板上均设置有呈锥体结构的沟槽通道，且所述第一挡水板左侧与引风机连通;
土壤除臭池，所述土壤除臭池包括由下至上依次设置的混凝土隔断层、砾石层、砂石层、土壤层和植被层;所述过滤器中第四挡水板右侧通过第二排气管道连通至所述砾石层中。
作为优选，上述的土壤净化污水臭气系统，其中，所述第二排气管道部分设置于所述砾石层中，且位于砾石层中的第二排气管道上均匀设置有若干排气孔。
作为优选，上述的土壤净化污水臭气系统，其中，所述第一挡水板和第三挡水板设置在所述过滤器中的顶部，所述第二挡水板和所述第四挡水板设置在所述过滤器中的底部，以形成上下交错排列方式。
作为优选，上述的土壤净化污水臭气系统，其中，所述过滤器底侧还设置有过滤水箱，所述过滤水箱通过过滤管道连通至所述第一挡水板左侧的过滤器中;所述过滤水箱还通过排水管道与过滤器底部连通。
作为优选，上述的土壤净化污水臭气系统，其中，所述过滤水箱与所述过滤管道之间还设置有高压水泵。
上述技术方案具有如下优点或有益效果：
本实用新型土壤净化污水臭气系统具有整体结构紧凑，占地面积小，净化效率高，采用土壤除臭法，具有成本低、节能环保特点。
