申请日2016.12.08
公开(公告)日2017.07.21
IPC分类号C02F1/00; B01D29/50; B01D29/58
摘要
本实用新型公开了一种陶艺污水处理装置，包括清洗池、污水缓冲池以及将清洗池与污水缓冲池连通的排污管，清洗池的底部倾斜，清洗池底部的最低端设置排污口，所述排污口连接排污管，排污口上设置第一过滤网，清洗池下部排污口的上方设置有刮泥板，刮泥板连接有控制刮泥板沿清洗池底部移动的电机驱动机构，清洗池底部的最高端处设置有污泥排出口，污水缓冲池的内部从上之下依次设置有活性炭过滤网和第二过滤网，污水缓冲池的下壁设置有排水管，排水管位于第二过滤网的下方。本实用新型能够有效清除陶艺工具清洗之后的污泥，有效地避免了污泥流入下水管道引起管道的堵塞，同时也有效避免了化学成分进入下水道，对水源造成污染。
权利要求书
1.一种陶艺污水处理装置，其特征在于：包括清洗池(1)、污水缓冲池(2)以及将清洗池(1)与污水缓冲池(2)连通的排污管(3)，
所述清洗池(1)的底部倾斜，所述清洗池(1)底部的最低端设置排污口(11)，所述排污口(11)连接排污管(3)，所述排污口(11)上设置第一过滤网(4)，
所述清洗池(1)下部所述排污口(11)的上方设置有刮泥板(5)，所述刮泥板(5)连接有控制刮泥板(5)沿清洗池(1)底部移动的电机驱动机构，所述清洗池(1)底部的最高端处设置有污泥排出口(6)，
所述污水缓冲池(2)的内部从上之下依次设置有活性炭过滤网(7)和第二过滤网(8)，所述污水缓冲池(2)的池壁上设置进污水口，所述进污水口连接排污管(3)，所述进污水口设置在活性炭过滤网(7)的上方，所述污水缓冲池(2)的下壁设置有排水管(9)，所述排水管(9)位于第二过滤网(8)的下方。
2.根据权利要求1所述的陶艺污水处理装置，其特征在于：所述第一过滤网(4)为不锈钢过滤网，所述第一过滤网(4)的边缘包裹有不锈钢保护圈(42)，所述不锈钢保护圈(42)的外边缘上对称设置有两个卡条(43)，所述排污口(11)的边缘上设置有与卡条(43)适配的卡槽(44)。
3.根据权利要求1所述的陶艺污水处理装置，其特征在于：所述清洗池(1)的内壁上还固定有金属网(10)，所述金属网(10)位于刮泥板(5)的上方。
4.根据权利要求1所述的陶艺污水处理装置，其特征在于：所述活性炭过滤网(7)的边缘上沿活性炭过滤网(7)的边缘一圈固定有橡胶圈，所述污水缓冲池(2)的内壁固定活性炭过滤网(7)的位置处设置有与橡胶圈适配的凹槽。
5.根据权利要求1所述的陶艺污水处理装置，其特征在于：所述第二过滤网(8)的边缘上沿第二过滤网(8)的边缘一圈固定有橡胶圈，所述污水缓冲池(2)的内壁固定第二过滤网(8)的位置处设置有与橡胶圈适配的凹槽。
6.根据权利要求1所述的陶艺污水处理装置，其特征在于：所述活性炭过滤网(7)是由上层金属网层、中层果壳活性炭层和下层金属网层构成的三层结构过滤网，所述第二过滤网(8)为孔径为0.4微米的微孔膜。
7.根据权利要求1所述的陶艺污水处理装置，其特征在于：所述排污管(3)上设置有阀门。
说明书
陶艺污水处理装置
技术领域
本实用新型涉及陶艺废水的处理，具体涉及一种陶艺污水处理装置。
背景技术
从古至今，陶艺都是我国的文化瑰宝，目前各类高校均开有陶艺课程，也有很多私人开设陶艺工作室，更有生产陶艺用品的厂商，专门制作和研究陶艺作品。但是陶艺用品都是用拉胚机等工具进行制作，在制作的过程中，拉胚机等工具上不可避免地沾有很多的泥土，因此在清洗拉胚机等陶艺工具时，常常会将大块泥团、残留釉渣等冲入下水道，经常出现下水道堵塞现象，而且大量含有化学成分的陶艺材料流入下水道容易带来很严重的水资源污染。
目前，现有的陶艺污水处理装置，只能处理大块泥土等杂质，并不能处理微小的细分子的化学污染物。
实用新型内容
本实用新型的目的在于提供一种陶艺污水处理装置，解决目前已有的陶艺污水处理装置，仅能处理大块泥土堵塞管道，并不能避免或者减少化学污染物流入下水道造成水源污染的问题。

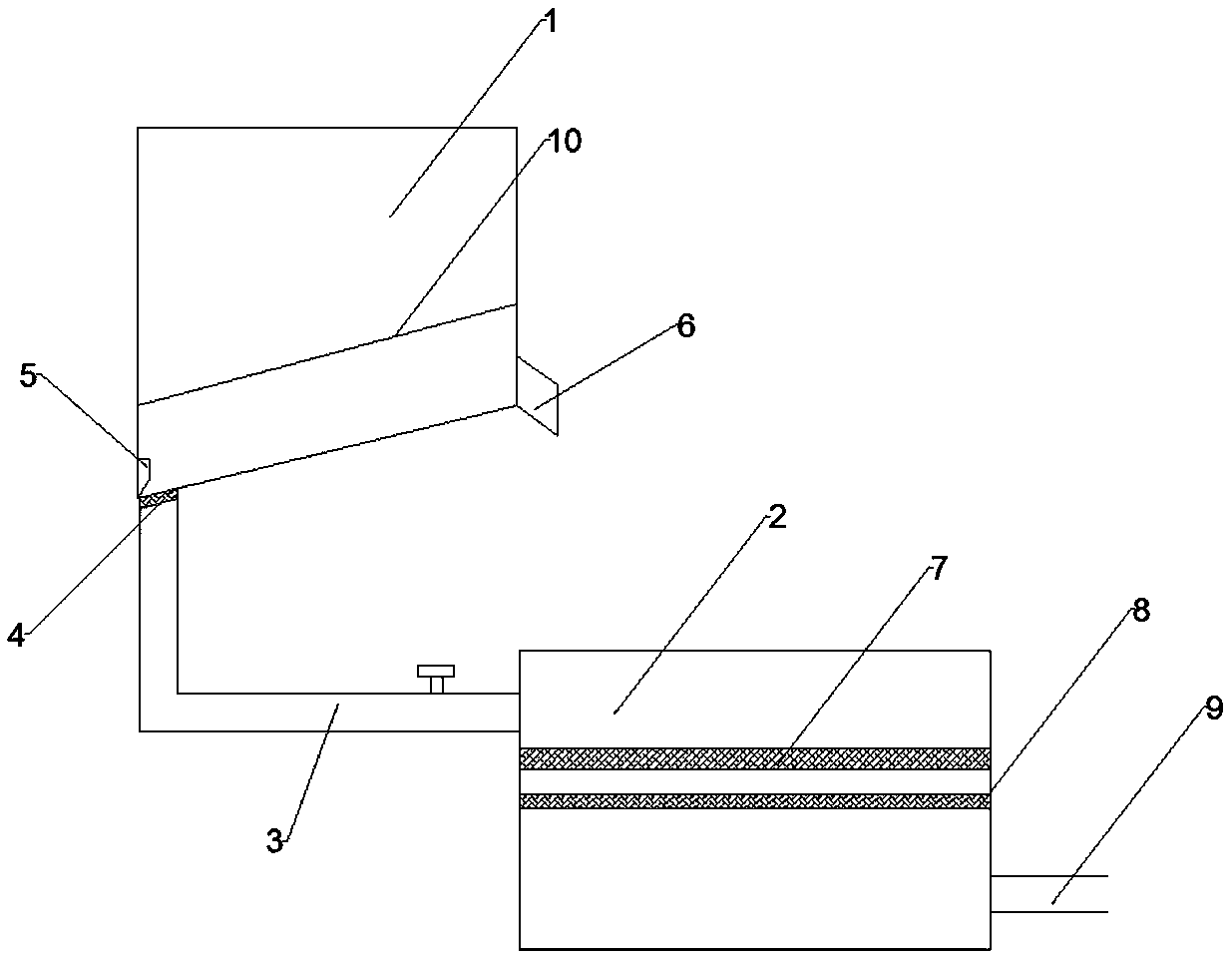

一种陶艺污水处理装置，包括清洗池、污水缓冲池以及将清洗池与污水缓冲池连通的排污管，清洗池的底部倾斜，清洗池底部的最低端设置排污口，排污口连接排污管，排污口上设置第一过滤网，清洗池下部排污口的上方设置有刮泥板，刮泥板连接有控制刮泥板沿清洗池底部移动的电机驱动机构，清洗池底部的最高端处设置有污泥排出口，污水缓冲池的内部从上之下依次设置有活性炭过滤网和第二过滤网，污水缓冲池的池壁上设置进污水口，进污水口连接排污管，进污水口设置在活性炭过滤网的上方，污水缓冲池的下壁设置有排水管，排水管位于第二过滤网的下方。当拉胚机等陶艺工具清洗完成时，大量的泥污和泥块留在清洗池内，在第一过滤网的作用下，泥块和泥污被阻隔在清洗池内，沿清洗池底部的刮泥板在电机驱动机构的带动下沿清洗池底部向上移动，将泥污刮到污泥排出口处排出处理，通过第一过滤网的清水流入污水缓冲池，在污水缓冲池中通过活性炭过滤网吸附金属、化学物质等细小分子污染物，在通过第二过滤网进行二次过滤，从而将污水净化，有效地防止泥土堵塞下水道，防止化学物质污染水源。
作为优选，第一过滤网为不锈钢过滤网，第一过滤网的边缘包裹有不锈钢保护圈，不锈钢保护圈的外边缘上对称设置有两个卡条，排污口的边缘上设置有与卡条适配的卡槽。设置不锈钢保护圈是为了保护不锈钢过滤网更加经久耐用，在不锈钢保护圈上设置卡条，同时在排污口处设置与之适配的卡槽，其目的在于使第一过滤网稳固地固定在排污口的同时，还能够使第一过滤网方便拆卸，方便清洗。
作为优选，清洗池的内壁上还固定有金属网，金属网位于刮泥板的上方。在清洗池的内壁，刮泥板的上方设置金属网，可以将泥污漏到清洗池的底部，从而避免清洗好的陶艺工具再次沾上泥污，清洗不彻底;另一方面，也能够避免陶艺工具的清洗影响刮泥板的运行。
作为优选，活性炭过滤网的边缘上沿活性炭过滤网的边缘一圈固定有橡胶圈，污水缓冲池的内壁固定活性炭过滤网的位置处设置有与橡胶圈适配的凹槽。在活性过滤网的边缘设置橡胶圈，同时在污水缓冲池的内壁设置凹槽，方便活性炭过滤网进行拆卸，方便清洗。
作为优选，第二过滤网的边缘上沿第二过滤网的边缘一圈固定有橡胶圈，污水缓冲池的内壁固定第二过滤网的位置处设置有与橡胶圈适配的凹槽。在第二过滤网的边缘设置橡胶圈，同时在污水缓冲池的内壁设置凹槽，方便第二过滤网进行拆卸，方便清洗。
作为优选，活性炭过滤网是由上层金属网层、中层果壳活性炭层和下层金属网层构成的三层结构过滤网，第二过滤网为孔径为0.4微米的微孔膜。进一步限定活性炭过滤网的结构，方便化学物质的吸附与过滤。
作为优选，排污管上设置有阀门。设置阀门是为了当活性炭过滤网或第二过滤网需要更换或清洗时避免流入污水缓冲池的水不能净化处理。
与现有技术相比，本实用新型的有益效果至少是如下之一：
1、本实用新型能够有效清除陶艺工具清洗之后的污泥，通过第一过滤网、活性炭过滤网和第二过滤网的过滤，有效地避免了污泥流入下水管道引起管道的堵塞，同时也有效避免了化学成分进入下水道，对水源造成污染。
2、本实用新型设置不锈钢保护圈是为了保护不锈钢过滤网更加经久耐用，在不锈钢保护圈上设置卡条，同时在排污口处设置与之适配的卡槽，其目的在于使第一过滤网稳固地固定在排污口的同时，还能够使第一过滤网方便拆卸，方便清洗。
3、本实用新型在清洗池的内壁，刮泥板的上方设置金属网，可以将泥污漏到清洗池的底部，从而避免清洗好的陶艺工具再次沾上泥污，清洗不彻底;另一方面，也能够避免陶艺工具的清洗影响刮泥板的运行。
4、本实用新型的第一过滤网、活性炭过滤网和第二过滤网均能够拆卸，方便清洗。
