申请日2016.12.07
公开(公告)日2017.05.03
IPC分类号B01D36/04
摘要
一种环保建材生产污水处理设备，包括底板、支撑板、进料装置、第一过滤装置、电机装置、第一框体装置、第二框体装置、第二过滤装置，底板上设有第一支撑杆及回收箱，支撑板上设有第一通孔、第一挡框、第一横杆、第一支架、第二横杆、第一斜杆、第三横杆及第二斜杆，进料装置包括沉淀框、进料斗、第一过滤网、握持杆、第二支架、第一连接杆、第一密封块、第三支架、第一弯曲杆及集中板，第一过滤装置包括第一横板、第二过滤网、堵塞块、引导块、第三过滤网、第二横板、第一弹簧、第一斜板，电机装置包括第一电机、第三斜杆、第一输出轴、第一拉线。本发明能够对环保建材生产中产生的污水进行彻底的净化处理，清除掉其中的杂质。
权利要求书
1.一种环保建材生产污水处理设备，其特征在于：所述环保建材生产污水处理设备包括底板、位于所述底板上方的支撑板、位于所述支撑板上方的进料装置、设置于所述进料装置上的第一过滤装置、位于所述第一过滤装置下方的电机装置、位于所述电机装置下方的第一框体装置、位于所述第一框体装置下方的第二框体装置、设置于所述第二框体装置上的第二过滤装置，所述底板上设有位于其上方左右两侧的第一支撑杆及位于所述第一支撑杆之间的回收箱，所述支撑板上设有贯穿其上下表面的第一通孔、位于其上方的第一挡框、位于所述第一挡框右侧的第一横杆、位于所述第一横杆右侧的第一支架、设置于所述第一支架上的第二横杆、位于所述第二横杆下方的第一斜杆、位于所述第二横杆上方的第三横杆及位于所述第一支架上方的第二斜杆，所述进料装置包括沉淀框、位于所述沉淀框上方的进料斗、收容于所述进料斗内的第一过滤网、位于所述第一过滤网上方的握持杆、位于所述握持杆左侧的第二支架、位于所述进料斗上方的第一连接杆、设置于所述沉淀框上的第一密封块、位于所述沉淀框右侧的第三支架、设置于所述第三支架上的第一弯曲杆及位于所述第一过滤网右侧的集中板，所述第一过滤装置包括第一横板、位于所述第一横板下方的第二过滤网、位于所述第一横板下方的堵塞块、位于所述堵塞块上方的引导块、位于所述沉淀框下方的第三过滤网、位于所述第三过滤网下方的第二横板、位于所述第二横板上方的第一弹簧、位于所述第二横板左右两侧的第一斜板，所述电机装置包括第一电机、位于所述第一电机左右两侧的第三斜杆、设置于所述第一电机上的第一输出轴、设置于所述第一输出轴上的第一拉线，所述第一框体装置包括第一框体、收容于所述第一框体内的第四过滤网、位于所述第四过滤网上方的第二支撑杆、位于所述第二支撑杆左右两侧的第一滚轮、设置于所述第一滚轮上的第一刷毛、位于所述第一框体下方的收集框、收容于所述收集框内的第二滚轮及设置于所述第二滚轮上的第二刷毛，所述第二框体装置包括第二框体、收容于所述第二框体内左右两侧的第一固定块、位于所述第一固定块上方的第二弹簧、位于所述第二弹簧上方的第五过滤网、位于所述第五过滤网上方左右两侧的第二连接杆及设置于所述第二连接杆上方的振动器，所述第二过滤装置包括旋转板、位于所述旋转板上方的第六过滤网、设置于所述旋转板上的第七过滤网、位于所述旋转板下方的第二挡框、收容于所述第二挡框内的第二电机、位于所述第二电机上方的转轴、位于所述第二电机左右两侧的固定杆。
2.如权利要求1所述的环保建材生产污水处理设备，其特征在于：所述第一支撑杆设有两个，所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述底板固定连接，所述第一支撑杆的上端与所述支撑板的下表面固定连接，所述回收箱呈空心的圆台状。
3.如权利要求2所述的环保建材生产污水处理设备，其特征在于：所述第一通孔设有两个，所述第一挡框呈横截面为圆环的柱体，所述第一挡框的下表面与所述支撑板的上表面固定连接，所述第一通孔位于所述第一挡框内，所述第一横杆呈水平状，所述第一横杆的左端与所述第一挡框固定连接，所述第一横杆的右端与所述第一支架固定连接，所述第一支架呈L型，所述第一支架的下端与所述支撑板固定连接，所述第一支架的上端呈水平状，所述第二横杆呈水平状，所述第二横杆的右端与所述第一支架固定连接。所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述第一支架固定连接，所述第一斜杆的上端与所述第二横杆固定连接，所述第三横杆呈水平状，所述第三横杆的右端与所述第一支架固定连接，所述第二斜杆呈倾斜状，所述第二斜杆的下端与所述第一支架固定连接。
4.如权利要求3所述的环保建材生产污水处理设备，其特征在于：所述沉淀框呈空心的长方体，所述沉淀框的下表面设有第一通孔，所述进料斗的横截面呈等腰梯形，所述进料斗的下表面与所述沉淀框的上表面固定连接，所述第一过滤网呈倾斜状，所述第一过滤网顶靠在所述进料斗的内表面上且与其滑动连接，所述握持杆呈弯曲状，所述握持杆的下端与所述第一过滤网固定连接，所述第一连接杆呈长方体且竖直放置，所述第一连接杆的下端与所述进料斗的上表面固定连接，所述第一连接杆的上端设有第一凹槽，所述第二支架呈L行，所述第二支架的下端与所述第一过滤网固定连接，所述第二支架的下端设有第二凹槽，所述第二支架的上端收容于所述第一凹槽内且与所述第一连接杆枢轴连接，所述第一密封块呈圆柱体，所述第一密封块收容于所述第一通孔内且与所述沉淀框固定连接，所述第三支架呈L型，所述第三支架的上端与所述沉淀框的右表面固定连接，所述第三支架的下端呈竖直状，所述第一弯曲杆呈弯曲状，所述第一弯曲杆的下端与所述第三支架固定连接，所述第一弯曲杆的上端与所述沉淀框的下表面固定连接，所述集中板呈倾斜状，所述集中板的下端与所述第一过滤网的右端固定连接，所述集中板的右表面顶靠在所述进料斗的内表面上且与其滑动连接。
5.如权利要求4所述的环保建材生产污水处理设备，其特征在于：所述第一横板呈圆柱体且水平放置，所述第一横板位于所述第一通孔的上方，所述第二过滤网呈横截面为圆环的柱体，所述第二过滤网竖直放置，所述第二过滤网的下表面与所述沉淀框的内表面固定连接，所述第二过滤网的上表面与所述第一横板的下表面固定连接，所述堵塞块呈圆柱体且竖直放置，所述堵塞块贯穿所述第一密封块的上下表面且与其滑动连接，所述引导块呈圆台状，所述引导块的下表面与所述堵塞块的上表面固定连接，所述第三过滤网呈横截面为圆环的柱体，所述第三过滤网竖直放置，所述第三过滤网的上表面与所述沉淀框的下表面固定连接，所述第三过滤网的下表面与所述第二横板的上表面固定连接，所述第二横板呈长方体且水平放置，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述第二横板的上表面固定连接，所述第一弹簧的上端与所述堵塞块的下表面固定连接，所述第一斜板设有两个且分别位于所述第二横板的左右两侧，所述第一斜板呈倾斜状，所述第一斜板的上端与所述第二横板固定连接。
6.如权利要求5所述的环保建材生产污水处理设备，其特征在于：所述第一电机的上表面与所述第二横板的下表面固定连接，所述第三斜杆设有两个，所述第三斜杆呈倾斜状，所述第三斜杆的下端与所述第一电机的侧面固定连接，所述第三斜杆的上端与所述第二横板的下表面固定连接，所述第一输出轴呈圆柱体，所述第一输出轴的一端与所述第一电机连接，所述第一拉线的上端与所述堵塞块的下端固定连接，所述第一拉线的下端与所述第一输出轴固定连接，所述第一拉线贯穿所述第二横板的上下表面且与其滑动连接。
7.如权利要求6所述的环保建材生产污水处理设备，其特征在于：所述第一框体呈空心的圆台状，所述第二横板、第一斜板及第一电机收容于所述第一框体内，所述第四过滤网呈水平状，所述第四过滤网的侧面与所述第一框体的内表面固定连接，所述第二支撑杆设有两个，所述第二支撑杆呈竖直状，所述第二支撑杆的下端与所述第四过滤网固定连接，所述第二支撑杆的上端与所述第一电机的下表面固定连接，所述第二支撑杆的下端设有第三凹槽，所述第一滚轮设有两个，所述第一滚轮呈球状，所述第一滚轮收容于所述第一框体内且与所述第一框体枢轴连接，所述第一刷毛设有若干个且均匀分布在所述第一滚轮上，所述第一刷毛与所述第一滚轮固定连接，所述收集框呈空心的半球状，所述收集框的上表面与所述第一框体的下表面固定连接，所述收集框的下表面设有第二通孔，所述第二滚轮呈球状，所述第二滚轮收容于所述收集框内且与所述收集框枢轴连接，所述第二刷毛设有若干个且均匀分布在所述第二滚轮上，所述第二刷毛与所述第二滚轮固定连接，所述第一支架的上端与所述第一框体的侧面固定连接，所述第二斜杆的上端与所述第一框体的侧面固定连接，所述第二支架的下端与所述第一框体的上表面固定连接。
8.如权利要求7所述的环保建材生产污水处理设备，其特征在于：所述第二框体呈横截面为圆环的柱体，所述第二框体竖直放置，所述第二框体位于所述收集框的下方，所述第二横杆及第三横杆的左端与所述第二框体的右表面固定连接，所述第一固定块设有两个，所述第一固定块的侧面与所述第二框体的内表面固定连接，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的下端与所述第一固定块的上表面固定连接，所述第二弹簧的上端与所述第五过滤网的下表面固定连接，所述第五过滤网的横截面呈波浪状，所述第五过滤网的侧面与所述第二框体的内表面滑动连接，所述第二连接杆设有两个，所述第二连接杆的呈竖直状，所述第二连接杆的下端与所述第五过滤网固定连接，所述第二连接杆的上端与所述振动器固定连接。
9.如权利要求8所述的环保建材生产污水处理设备，其特征在于：所述旋转板呈圆柱体且水平放置，所述旋转板收容于所述第二框体内，所述第六过滤网呈横截面为圆环的柱体，所述第六过滤网的下表面与所述旋转板的上表面固定连接，所述第七过滤网呈圆环状且水平放置，所述第七过滤网的内侧面与所述旋转板的侧面固定连接，所述第七过滤网的外侧面与所述第二框体的内表面滑动连接，所述第二挡框呈横截面为圆环的柱体，所述第二挡框的下表面与所述支撑板的上表面固定连接，所述第二挡框的上表面顶靠在所述旋转板的下表面上且与其滑动连接，所述第二电机的下表面与所述支撑板的上表面固定连接，所述转轴呈圆柱体且竖直放置，所述转轴的下端与所述第二电机连接，所述转轴的上端与所述旋转板的下表面固定连接，所述固定杆设有两个，所述固定杆的一端与所述第二电机的侧面固定连接，所述固定杆的另一端与所述第二挡框的内表面固定连接。
说明书
一种环保建材生产污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种环保建材生产污水处理设备。
背景技术
随着工业水平的提高，我国的环境问题日趋严重，包括大气污染、水污染等，尤其我国的水资源越来越紧张，所以水资源的保护和节约是亟待解决的问题。环保板材建材在生产过程中，会产生大量的有颗粒、粉尘的污水，如果直接排放，不仅污染环境，而且造成了水资源的浪费，因此有必要对其进行合理的处理。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的环保建材生产污水处理设备。
为达到本发明之目的，采用如下技术方案：

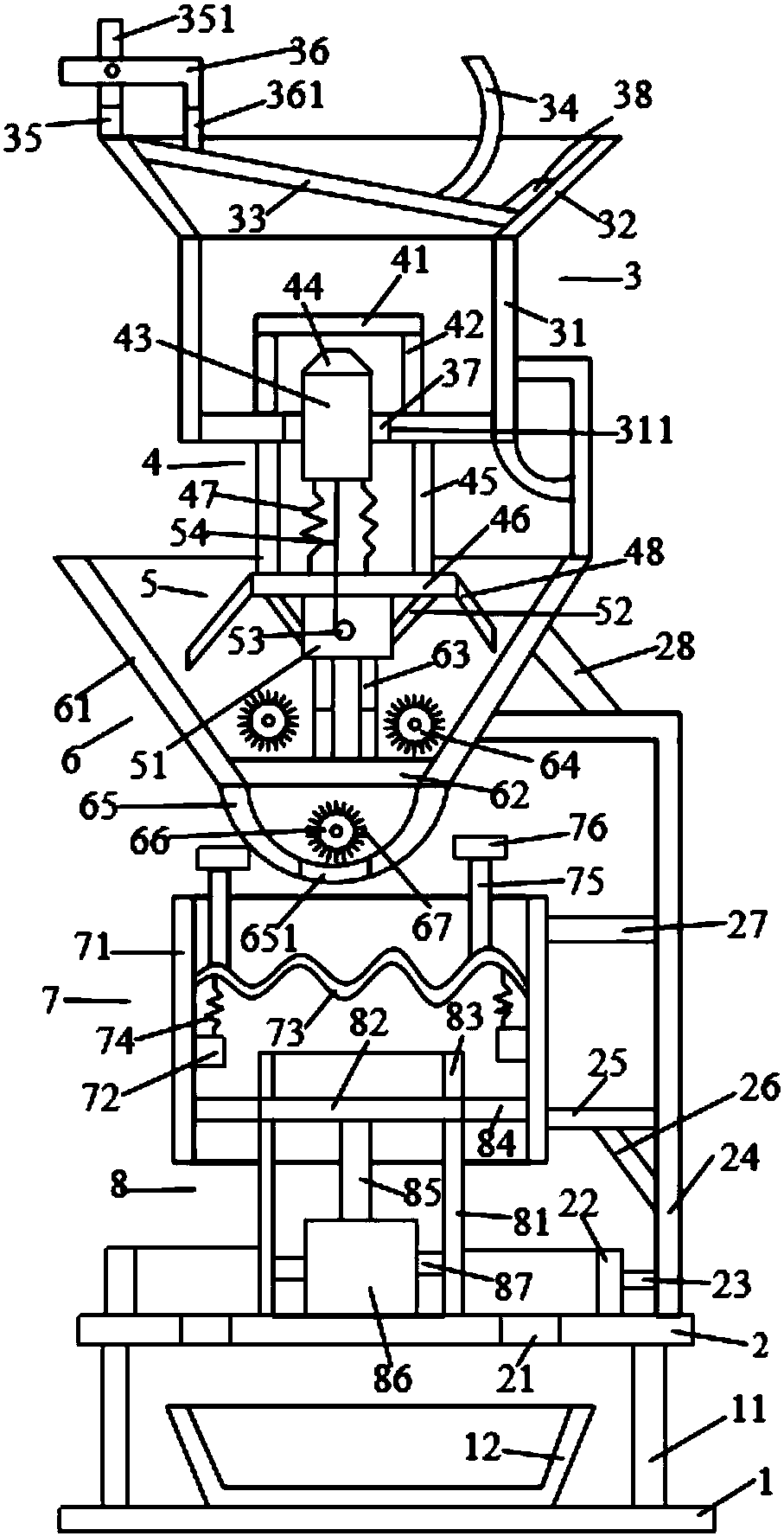

一种环保建材生产污水处理设备，所述环保建材生产污水处理设备包括底板、位于所述底板上方的支撑板、位于所述支撑板上方的进料装置、设置于所述进料装置上的第一过滤装置、位于所述第一过滤装置下方的电机装置、位于所述电机装置下方的第一框体装置、位于所述第一框体装置下方的第二框体装置、设置于所述第二框体装置上的第二过滤装置，所述底板上设有位于其上方左右两侧的第一支撑杆及位于所述第一支撑杆之间的回收箱，所述支撑板上设有贯穿其上下表面的第一通孔、位于其上方的第一挡框、位于所述第一挡框右侧的第一横杆、位于所述第一横杆右侧的第一支架、设置于所述第一支架上的第二横杆、位于所述第二横杆下方的第一斜杆、位于所述第二横杆上方的第三横杆及位于所述第一支架上方的第二斜杆，所述进料装置包括沉淀框、位于所述沉淀框上方的进料斗、收容于所述进料斗内的第一过滤网、位于所述第一过滤网上方的握持杆、位于所述握持杆左侧的第二支架、位于所述进料斗上方的第一连接杆、设置于所述沉淀框上的第一密封块、位于所述沉淀框右侧的第三支架、设置于所述第三支架上的第一弯曲杆及位于所述第一过滤网右侧的集中板，所述第一过滤装置包括第一横板、位于所述第一横板下方的第二过滤网、位于所述第一横板下方的堵塞块、位于所述堵塞块上方的引导块、位于所述沉淀框下方的第三过滤网、位于所述第三过滤网下方的第二横板、位于所述第二横板上方的第一弹簧、位于所述第二横板左右两侧的第一斜板，所述电机装置包括第一电机、位于所述第一电机左右两侧的第三斜杆、设置于所述第一电机上的第一输出轴、设置于所述第一输出轴上的第一拉线，所述第一框体装置包括第一框体、收容于所述第一框体内的第四过滤网、位于所述第四过滤网上方的第二支撑杆、位于所述第二支撑杆左右两侧的第一滚轮、设置于所述第一滚轮上的第一刷毛、位于所述第一框体下方的收集框、收容于所述收集框内的第二滚轮及设置于所述第二滚轮上的第二刷毛，所述第二框体装置包括第二框体、收容于所述第二框体内左右两侧的第一固定块、位于所述第一固定块上方的第二弹簧、位于所述第二弹簧上方的第五过滤网、位于所述第五过滤网上方左右两侧的第二连接杆及设置于所述第二连接杆上方的振动器，所述第二过滤装置包括旋转板、位于所述旋转板上方的第六过滤网、设置于所述旋转板上的第七过滤网、位于所述旋转板下方的第二挡框、收容于所述第二挡框内的第二电机、位于所述第二电机上方的转轴、位于所述第二电机左右两侧的固定杆。
所述第一支撑杆设有两个，所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述底板固定连接，所述第一支撑杆的上端与所述支撑板的下表面固定连接，所述回收箱呈空心的圆台状。
所述第一通孔设有两个，所述第一挡框呈横截面为圆环的柱体，所述第一挡框的下表面与所述支撑板的上表面固定连接，所述第一通孔位于所述第一挡框内，所述第一横杆呈水平状，所述第一横杆的左端与所述第一挡框固定连接，所述第一横杆的右端与所述第一支架固定连接，所述第一支架呈L型，所述第一支架的下端与所述支撑板固定连接，所述第一支架的上端呈水平状，所述第二横杆呈水平状，所述第二横杆的右端与所述第一支架固定连接。所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述第一支架固定连接，所述第一斜杆的上端与所述第二横杆固定连接，所述第三横杆呈水平状，所述第三横杆的右端与所述第一支架固定连接，所述第二斜杆呈倾斜状，所述第二斜杆的下端与所述第一支架固定连接。
所述沉淀框呈空心的长方体，所述沉淀框的下表面设有第一通孔，所述进料斗的横截面呈等腰梯形，所述进料斗的下表面与所述沉淀框的上表面固定连接，所述第一过滤网呈倾斜状，所述第一过滤网顶靠在所述进料斗的内表面上且与其滑动连接，所述握持杆呈弯曲状，所述握持杆的下端与所述第一过滤网固定连接，所述第一连接杆呈长方体且竖直放置，所述第一连接杆的下端与所述进料斗的上表面固定连接，所述第一连接杆的上端设有第一凹槽，所述第二支架呈L行，所述第二支架的下端与所述第一过滤网固定连接，所述第二支架的下端设有第二凹槽，所述第二支架的上端收容于所述第一凹槽内且与所述第一连接杆枢轴连接，所述第一密封块呈圆柱体，所述第一密封块收容于所述第一通孔内且与所述沉淀框固定连接，所述第三支架呈L型，所述第三支架的上端与所述沉淀框的右表面固定连接，所述第三支架的下端呈竖直状，所述第一弯曲杆呈弯曲状，所述第一弯曲杆的下端与所述第三支架固定连接，所述第一弯曲杆的上端与所述沉淀框的下表面固定连接，所述集中板呈倾斜状，所述集中板的下端与所述第一过滤网的右端固定连接，所述集中板的右表面顶靠在所述进料斗的内表面上且与其滑动连接。
所述第一横板呈圆柱体且水平放置，所述第一横板位于所述第一通孔的上方，所述第二过滤网呈横截面为圆环的柱体，所述第二过滤网竖直放置，所述第二过滤网的下表面与所述沉淀框的内表面固定连接，所述第二过滤网的上表面与所述第一横板的下表面固定连接，所述堵塞块呈圆柱体且竖直放置，所述堵塞块贯穿所述第一密封块的上下表面且与其滑动连接，所述引导块呈圆台状，所述引导块的下表面与所述堵塞块的上表面固定连接，所述第三过滤网呈横截面为圆环的柱体，所述第三过滤网竖直放置，所述第三过滤网的上表面与所述沉淀框的下表面固定连接，所述第三过滤网的下表面与所述第二横板的上表面固定连接，所述第二横板呈长方体且水平放置，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述第二横板的上表面固定连接，所述第一弹簧的上端与所述堵塞块的下表面固定连接，所述第一斜板设有两个且分别位于所述第二横板的左右两侧，所述第一斜板呈倾斜状，所述第一斜板的上端与所述第二横板固定连接。
所述第一电机的上表面与所述第二横板的下表面固定连接，所述第三斜杆设有两个，所述第三斜杆呈倾斜状，所述第三斜杆的下端与所述第一电机的侧面固定连接，所述第三斜杆的上端与所述第二横板的下表面固定连接，所述第一输出轴呈圆柱体，所述第一输出轴的一端与所述第一电机连接，所述第一拉线的上端与所述堵塞块的下端固定连接，所述第一拉线的下端与所述第一输出轴固定连接，所述第一拉线贯穿所述第二横板的上下表面且与其滑动连接。
所述第一框体呈空心的圆台状，所述第二横板、第一斜板及第一电机收容于所述第一框体内，所述第四过滤网呈水平状，所述第四过滤网的侧面与所述第一框体的内表面固定连接，所述第二支撑杆设有两个，所述第二支撑杆呈竖直状，所述第二支撑杆的下端与所述第四过滤网固定连接，所述第二支撑杆的上端与所述第一电机的下表面固定连接，所述第二支撑杆的下端设有第三凹槽，所述第一滚轮设有两个，所述第一滚轮呈球状，所述第一滚轮收容于所述第一框体内且与所述第一框体枢轴连接，所述第一刷毛设有若干个且均匀分布在所述第一滚轮上，所述第一刷毛与所述第一滚轮固定连接，所述收集框呈空心的半球状，所述收集框的上表面与所述第一框体的下表面固定连接，所述收集框的下表面设有第二通孔，所述第二滚轮呈球状，所述第二滚轮收容于所述收集框内且与所述收集框枢轴连接，所述第二刷毛设有若干个且均匀分布在所述第二滚轮上，所述第二刷毛与所述第二滚轮固定连接，所述第一支架的上端与所述第一框体的侧面固定连接，所述第二斜杆的上端与所述第一框体的侧面固定连接，所述第二支架的下端与所述第一框体的上表面固定连接。
所述第二框体呈横截面为圆环的柱体，所述第二框体竖直放置，所述第二框体位于所述收集框的下方，所述第二横杆及第三横杆的左端与所述第二框体的右表面固定连接，所述第一固定块设有两个，所述第一固定块的侧面与所述第二框体的内表面固定连接，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的下端与所述第一固定块的上表面固定连接，所述第二弹簧的上端与所述第五过滤网的下表面固定连接，所述第五过滤网的横截面呈波浪状，所述第五过滤网的侧面与所述第二框体的内表面滑动连接，所述第二连接杆设有两个，所述第二连接杆的呈竖直状，所述第二连接杆的下端与所述第五过滤网固定连接，所述第二连接杆的上端与所述振动器固定连接。
所述旋转板呈圆柱体且水平放置，所述旋转板收容于所述第二框体内，所述第六过滤网呈横截面为圆环的柱体，所述第六过滤网的下表面与所述旋转板的上表面固定连接，所述第七过滤网呈圆环状且水平放置，所述第七过滤网的内侧面与所述旋转板的侧面固定连接，所述第七过滤网的外侧面与所述第二框体的内表面滑动连接，所述第二挡框呈横截面为圆环的柱体，所述第二挡框的下表面与所述支撑板的上表面固定连接，所述第二挡框的上表面顶靠在所述旋转板的下表面上且与其滑动连接，所述第二电机的下表面与所述支撑板的上表面固定连接，所述转轴呈圆柱体且竖直放置，所述转轴的下端与所述第二电机连接，所述转轴的上端与所述旋转板的下表面固定连接，所述固定杆设有两个，所述固定杆的一端与所述第二电机的侧面固定连接，所述固定杆的另一端与所述第二挡框的内表面固定连接。
与现有技术相比，本发明具有如下有益效果：本发明环保建材生产污水处理设备结构简单，使用方便，能够对环保建材生产中产生的污水进行彻底的净化处理，清除掉其中的杂质，同事可以对污水进行有效的沉淀，使其中的杂质沉淀出来，且可以防止堵塞现象的发生，进而保证过滤的效率，减少对环境的污染，保护环境。
