申请日2016.12.07
公开(公告)日2017.05.17
IPC分类号C02F1/52
摘要
本发明公开了一种废水处理曝气搅拌装置，包括设置在池内的升流筒，所述升流筒上设置驱动轴伸入升流筒的驱动电机，所述驱动轴上设有搅拌机构，所述搅拌机构的周侧设有若干个曝气管，所述驱动电机下设有上环形件，所述上环形件上设有上环形凹槽，所述上环形件下设有与之转动连接下环形件，下环形件上设有与上环形凹槽对应的下环形凹槽，所述下环形件下设有若干个导气孔，导气孔与曝气管连接，所述上环形件设有与上环形凹槽连通的导气管。本装置将药剂迅速、均匀地与废水进行反应，同时在曝气的过程将污泥中附着的气泡释放出来，可提高平流沉淀池的沉淀效果和出水水质。
权利要求书
1.一种废水处理曝气搅拌装置，其特征在于：包括设置在池内的升流筒，所述升流筒上设置驱动轴伸入升流筒的驱动电机，所述驱动轴上设有搅拌机构，所述搅拌机构的周侧设有若干个曝气管，所述驱动电机下设有上环形件，所述上环形件下设有上环形凹槽，所述上环形件下设有与之转动连接下环形件，所述下环形件上设有与上环形凹槽对应的下环形凹槽，所述下环形件下设有若干个导气孔，所述导气孔与曝气管连接，所述上环形件设有与上环形凹槽连通的导气管。
2.如权利要求1所述的废水处理曝气搅拌装置，其特征在于：所述搅拌机构为若干个叶片。
3.如权利要求1所述的废水处理曝气搅拌装置，其特征在于：所述搅拌机构为螺旋绞龙。
4.如权利要求3所述的废水处理曝气搅拌装置，其特征在于：所述导气管通过支气管与供气机构连接。
5.如权利要求4所述的废水处理曝气搅拌装置，其特征在于：所述支气管上设有阀门。
6.如权利要求5所述的废水处理曝气搅拌装置，其特征在于：所述阀门采用电磁阀，所述电磁阀连接有定时控制器。
7.如权利要求6所述的废水处理曝气搅拌装置，其特征在于：所述升流筒下设有支腿。
8.如权利要求7所述的废水处理曝气搅拌装置，其特征在于：所述升流筒上设有与升流筒连通的布水器。
9.如权利要求8所述的废水处理曝气搅拌装置，其特征在于：所述布水器为环形的箱体，所述箱体下均布有若干个通孔。
10.如权利要求9所述的废水处理曝气搅拌装置，其特征在于：所述曝气管通过固定架与升流筒连接。
说明书
一种废水处理曝气搅拌装置
技术领域
本发明涉及混凝沉淀池曝气设备技术领域，具体涉及一种废水处理曝气搅拌装置。
背景技术
日常生活中，会产生多种生活污水，而生活污水需要处理才能排放。污水处理过程中的一道工序为曝气，使污水中的活性污泥得到充分的溶解氧进而分解污水中的有害物质，而此过程需要搅拌来使活性污泥均匀的分散在污水中，然而，目前的搅拌装置，如果每次搅拌时，液面高度不同时，就会造成部分搅拌桨部分露在液面之外，造成，搅拌效率下降，而那种高度可调的搅拌装置，虽然能解决部分外露的问题，但是，由于其本身的不灵活，即使把装置降低到液面以下，桨叶在液体中并不是平均分散，使得搅拌效率不高，甚至会造成部分液体由于搅拌不够而未能使活性污泥完全分散均匀，影响了正常的曝气过程。
曝气装置广泛应用在石油化工、印染、合成纤维、食品、农药等工业废水和城市污水处理领域，使水充分充氧，现有的曝气装置，压缩空气在进入曝气筒体内与混合液混合接触不充分，充氧曝气差，充氧效率低而且比较容易堵塞。
发明内容
本发明所要解决的问题是克服现有技术的上述不足，本发明提出了一种废水处理曝气搅拌装置及方法，本装置将药剂迅速、均匀地与废水进行反应，同时在曝气的过程将污泥中附着的气泡释放出来，可提高平流沉淀池的沉淀效果和出水水质。

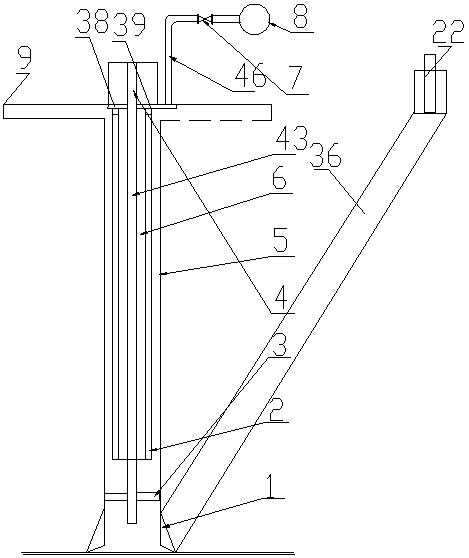

为解决上述技术问题，本发明所采取的技术方案是：一种废水处理曝气搅拌装置，包括设置在池内的升流筒，所述升流筒上设置驱动轴伸入升流筒的驱动电机，所述驱动轴上设有搅拌机构，所述搅拌机构的周侧设有若干个曝气管，所述驱动电机下设有上环形件，所述上环形件下设有上环形凹槽，所述上环形件下设有与之转动连接下环形件，下环形件上设有与上环形凹槽对应的下环形凹槽，所述下环形件下设有若干个导气孔，导气孔与曝气管连接，所述上环形件设有与上环形凹槽连通的导气管。
所述搅拌机构为若干个叶片。
所述搅拌机构为螺旋绞龙。
所述导气管通过支气管与供气机构连接。
所述支气管上设有阀门。
所述阀门采用电磁阀，所述电磁阀连接有定时控制器。
所述升流筒下设有支腿。
所述升流筒上设有与升流筒连通的布水器。
所述布水器为环形的箱体，所述箱体下均布有若干个通孔。
所述曝气管通过固定架与升流筒连接。
所述支气管通过支撑杆与升流筒连接。
所述升流筒下设有高低调节机构。
所述高低调节机构包括设置池底下部具有通孔的下筒体，所述下筒体上设有与之螺纹连接的螺纹套，所述螺纹套上通过转动机构设有与之转动连接的升流筒，所述池低设有驱动螺纹套转动的驱动机构。
所述转动机构包括设置在螺纹套上部内侧的环形挡块、设置在升流筒下部外周的限位凸块和套装在升流筒上的推力轴承，所述推力轴承通过螺帽压紧。
所述驱动机构包括设置在螺纹套上的驱动通孔、套装在下筒体上与之转动连接的齿轮和设置在齿轮上穿过驱动通孔的驱动杆，所述池低设有驱动电机，所述驱动电机的驱动齿轮与齿轮啮合。
润滑套和橡胶套均由以下质量分的材料组成，氯醚橡胶30-40份，氯磺化聚乙烯10-15份，黑烟胶3-6份，硅藻土2-4份，木质纤维素2-3份，丙三醇三甘油酸酯2-4份，石墨2-3份，精制植物油油酸酰胺3-4份，环烷油3-5份，二硫化钼0.7-0.9份、硬脂酸1-3份。
一种混凝物化处理内循环曝气搅拌使用方法，通过在升流筒内设计安装曝气管，当压缩空气进入升流筒内开始曝气后，气液混合密度减小，液面上升溢出筒外，筒外的污水污泥在大气压的作用下，连续不断的通过升流筒下部的通道流进筒内，在连续曝气的同时又得到了搅拌，经过出水槽后再进入平流沉淀池，实现了自动循环功能。
有益效果：通过在升流筒内设计安装曝气管，当压缩空气进入升流筒内开始曝气后，气液混合密度减小，液面上升溢出筒外，筒外的污水污泥在大气压的作用下，连续不断的通过升流筒下部的通道流进筒内，在连续曝气的同时又得到了搅拌，经过出水槽后再进入平流沉淀池，实现了自动循环功能，避免污泥在布水区内沉积堵塞出水口。供气机构可以采用压缩机或鼓风机，鼓风机采用变频控制，总气管和各支气管上有阀门调节，可以根据所需曝气的风量大小实现搅拌强度的控制。支腿距离池底约0.3～0.8m高度，曝气管距离升流筒底部进水口约0.3～0.6m。升流筒的出口两边加装有长方形底部均匀开洞的出水槽(即箱体)，保证升流筒出水均匀进入到平流沉淀池。本发明主要解决污水在物化处理过程中，药剂与污水混凝反应混合时间短、搅拌强度不够，在反应中产生的CO2气体不能及时排出，进而影响絮凝污泥沉降和出水水质的问题。本装置将药剂迅速、均匀地与废水进行反应，同时在曝气的过程将污泥中附着的气泡释放出来，可提高平流沉淀池的沉淀效果和出水水质。
