申请日2017.01.22
公开(公告)日2017.08.15
IPC分类号E03C1/122; E03B1/00; E03B7/07
摘要
本实用新型公开了一种生活废水分级回收再利用装置，包括由上至下依次设置的水质监测分级装置、连接装置、过滤筛漏及排水装置;所述水质监测分级装置内部具有单片机芯片及与单片机芯片电连接的水质监测器;所述连接装置包括导管及沿导管中轴线方向设置的固定支架;所述过滤筛漏与固定支架下端连接，端面均布若干呈弧形且同心设置的落水槽;所述排水装置包括连接管、设置在连接管下端的若干排水管及依次与排水管连接的集水槽;所述排水管内部具有一电磁阀门，所述电磁阀门与单片机芯片电连接。不同生活废水的水质浓度各不相同，通过本实用新型的设计，可将不同浓度的生活废水进行分级处理并回收利用，大大减少水资源的浪费。

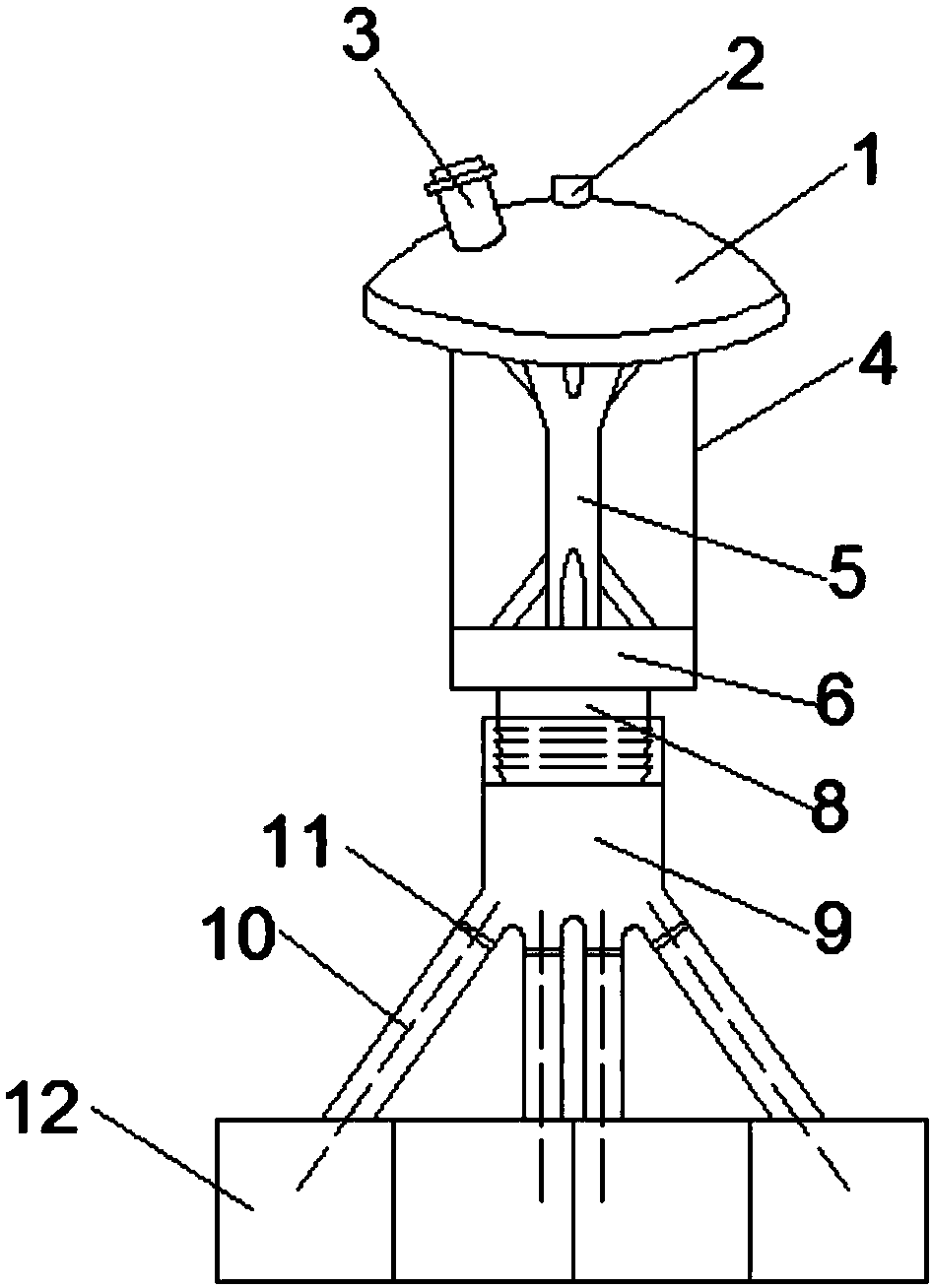

摘要附图
权利要求书
1.一种生活废水分级回收再利用装置，其特征在于：包括由上至下依次设置的水质监测分级装置(1)、连接装置、过滤筛漏(6)及排水装置;所述水质监测分级装置(1)内部具有一单片机芯片(15)及与单片机芯片(15)电连接的水质监测器(14);所述连接装置包括导管(4)及沿导管(4)中轴线方向设置的固定支架(5);所述过滤筛漏(6)与固定支架(5)下端连接，端面均布若干呈弧形且同心设置的落水槽(7)，下端固定连接一橡胶塞(8);所述排水装置包括连接管(9)、设置在连接管(9)下端的若干排水管(10)及依次与排水管(10)连接的集水槽(12);所述连接管(9)上端与橡胶塞(8)螺纹连接;所述排水管(10)内部具有一电磁阀门(11)，所述电磁阀门(11)与单片机芯片(15)电连接。
2.根据权利要求1所述的一种生活废水分级回收再利用装置，其特征在于：所述水质监测分级装置(1)上端具有一控制开关(2)，所述控制开关(2)与水质监测器(14)及若干所述电磁阀门(11)电连接。
3.根据权利要求1所述的一种生活废水分级回收再利用装置，其特征在于：所述水质监测分级装置(1)上端具有一进液管(3)，所述进液管(3)下端内部连接一储液管(13);所述储液管(13)下端具有一控制阀门(16)，所述水质监测器(14)及单片机芯片(15)安装在储液管(13)内部。
4.根据权利要求3所述的一种生活废水分级回收再利用装置，其特征在于：所述控制阀门(16)与单片机芯片(15)电连接，并与电磁阀门(11)同步开启与关闭。
说明书
一种生活废水分级回收再利用装置
技术领域
本实用新型涉及一种废水处理装置，具体涉及一种生活废水分级回收再利用装置。
背景技术
人们日常生活中排出的污水有很大一部分如漂洗衣物、漂洗餐具、洗手、洗菜等过程中产生的废水未受到很严重的污染，而且有大量相对洁净的水被排除无法再利用而被浪费掉。我国是一个极其缺水的国家，国家出台了很多政策，要求生产节水产品，并要求增强居民节水意识，因此人们不断研制用于将生活废水分级回收再利用的装置;目前现有技术中该类装置主要采用机械控制和自动控制两种，产品仅仅限于过滤及处理，但是分类收集需要人工判断，不够自动化和智能化。
针对上述不足，需要设计和开发一种生活废水分级回收再利用装置，能够补足上述各个缺点。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种生活废水分级回收再利用装置。
本实用新型是通过以下技术方案实现：
一种生活废水分级回收再利用装置，包括由上至下依次设置的水质监测分级装置、连接装置、过滤筛漏及排水装置;所述水质监测分级装置内部具有一单片机芯片及与单片机芯片电连接的水质监测器;所述连接装置包括导管及沿导管中轴线方向设置的固定支架;所述过滤筛漏与固定支架下端连接，端面均布若干呈弧形且同心设置的落水槽，下端固定连接一橡胶塞;所述排水装置包括连接管、设置在连接管下端的若干排水管及依次与排水管连接的集水槽;所述连接管上端与橡胶塞螺纹连接;所述排水管内部具有一电磁阀门，所述电磁阀门与单片机芯片电连接。
优选的，所述水质监测分级装置上端具有一控制开关，所述控制开关与水质监测器及若干所述电磁阀门电连接。
优选的，所述水质监测分级装置上端具有一进液管，所述进液管下端内部连接一储液管;所述储液管下端具有一控制阀门，所述水质监测器及单片机芯片安装在储液管内部。
优选的，所述控制阀门与单片机芯片电连接，并与电磁阀门同步开启与关闭。
与现有的技术相比，本实用新型的有益效果是：
(1)不同生活废水的水质浓度各不相同，通过本实用新型的设计，可将不同浓度的生活废水进行分级处理并回收利用，大大减少水资源的浪费。
(2)该实用新型的核心部分主要由单片机芯片、水质监测器及若干电磁阀门构成，通过水质监测器对水质浓度进行检验，并将信号传递给单片机芯片，单片机芯片将接收信号处理后即可控制相应的电磁阀门打开，实现废水的分类收集，实现自动化和智能化。
(3)水质监测分级装置上端具有一控制开关，控制开关关闭时所有电磁阀门均关闭，控制开关开启时水质监测器及单片机芯片即可开始工作。
(4)进液管下端设置一储液管，用于收集少量排放的液体，方便对其浓度进行检测，当检测完成后将信号传递给单片机芯片进行处理，之后单片机芯片使控制阀门及相应的电磁阀门同时开启，方便液体的排放，整体结构设计十分合理。
