申请日2017.03.07
公开(公告)日2017.10.20
IPC分类号C02F9/12
摘要
本实用新型公开了一种便于安装的工业废水处理装置，包括过滤装置、污水处理装置和底板，所述过滤装置内部由上到下依次安装有磁铁安装架和过滤板，所述磁铁安装架上安装有磁铁，所述过滤装置底端开设有排污口一，所述过滤装置右侧面上方设有出水口一，所述过滤装置通过所述出水口一与所述污水处理装置连通，所述污水处理装置顶端开设有进药口，所述污水处理装置底端开设有排污口二，所述污水处理装置左侧设有臭氧发生器，所述污水处理装置通过气管与所述臭氧发生器连接，所述底板两侧安装有安装板，所述安装板上设有安装孔。该便于安装的工业废水处理装置设计合理，便于安装，有效防止堵塞。
权利要求书

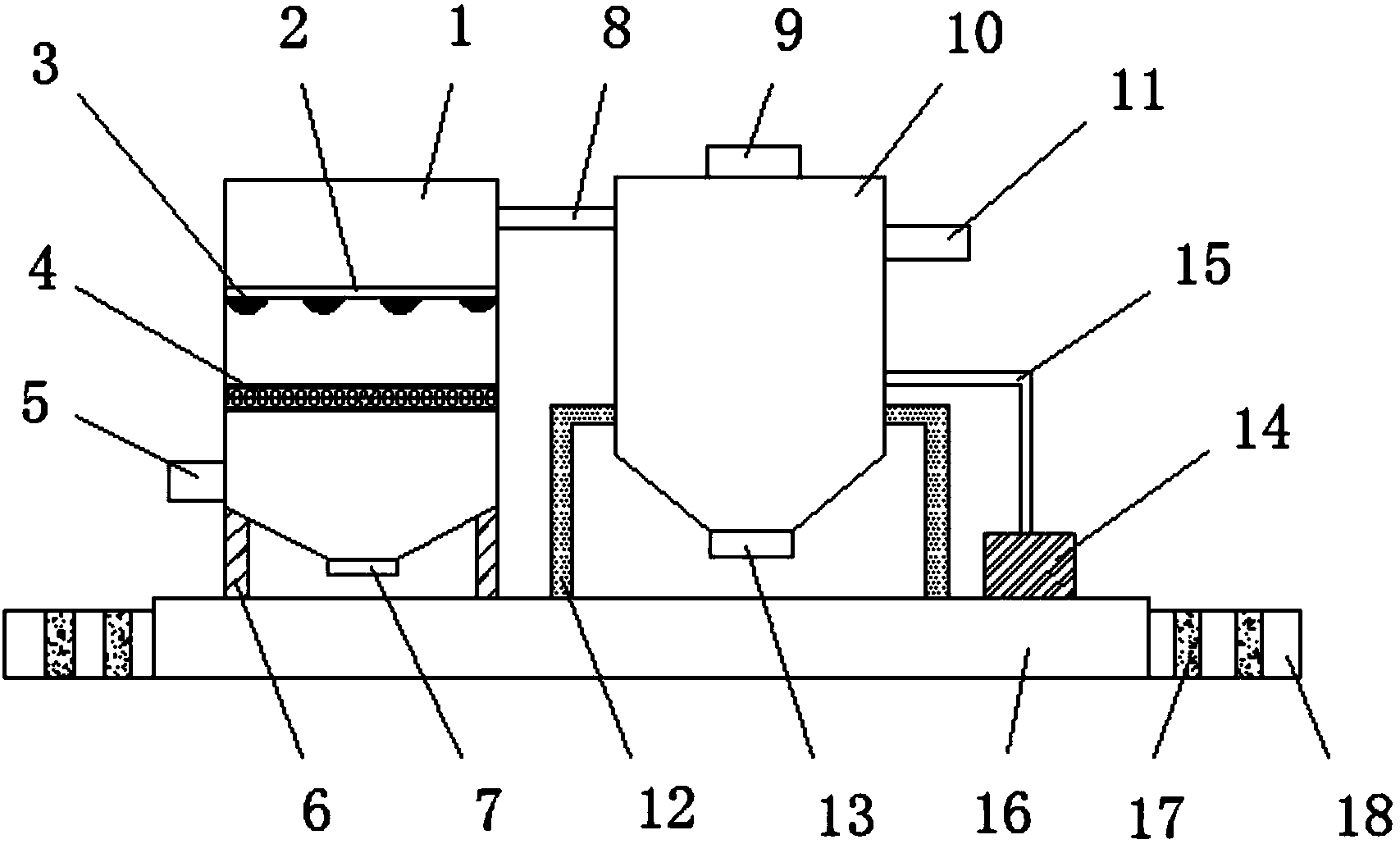

1.一种便于安装的工业废水处理装置，包括过滤装置(1)、污水处理装置(10)和底板(16)，其特征在于：所述过滤装置(1)内部由上到下依次安装有磁铁安装架(2)和过滤板(4)，所述磁铁安装架(2)上安装有磁铁(3)，所述过滤装置(1)底端开设有排污口一(7)，所述过滤装置(1)左侧面下方设有进水口(5)，所述过滤装置(1)通过支撑架一(6)与所述底板(16)连接，所述过滤装置(1)右侧面上方设有出水口一(8)，所述过滤装置(1)通过所述出水口一(8)与所述污水处理装置(10)连通，所述污水处理装置(10)通过支撑架二(12)与所述底板(16)连接，所述污水处理装置(10)顶端开设有进药口(9)，所述污水处理装置(10)底端开设有排污口二(13)，所述污水处理装置(10)右侧面上端设有出水口二(11)，所述污水处理装置(10)左侧设有臭氧发生器(14)，所述污水处理装置(10)通过气管(15)与所述臭氧发生器(14)连接，所述底板(16)两侧安装有安装板(18)，所述安装板(18)上设有安装孔(17)。
2.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于：所述磁铁(3)个数为复数个。
3.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于：所述过滤装置(1)和污水处理装置(10)底端均呈锥形。
4.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于：所述安装孔(17)设有若干个，所述安装孔(17)为螺母孔。
5.根据权利要求1所述的一种便于安装的工业废水处理装置，其特征在于：所述进水口(5)、排污口一(7)、出水口一(8)、进药口(9)、出水口二(11)和排污口二(13)处均设有阀门。
说明书
一种便于安装的工业废水处理装置
技术领域
本实用新型属于工业废水处理设备技术领域，具体涉及一种便于安装的工业废水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生得污染物。随着社会的高速发展，各类工厂也在蓬勃发展，随之而来的是大量的工业废水，如果不对工业废水进行任何处理就直接排放，那么将造成环境的污染，甚至威胁人类的生命安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
为了避免污染环境，人类发明了很多工业废水处理装置，但是传统的工业废水处理装置不利于安装，而且传统的过滤装置很容易堵塞，影响过滤的效果和效率。
实用新型内容
本实用新型的目的在于提供一种便于安装的工业废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于安装的工业废水处理装置，包括过滤装置、污水处理装置和底板，所述过滤装置内部由上到下依次安装有磁铁安装架和过滤板，所述磁铁安装架上安装有磁铁，所述过滤装置底端开设有排污口一，所述过滤装置左侧面下方设有进水口，所述过滤装置通过支撑架一与所述底板连接，所述过滤装置右侧面上方设有出水口一，所述过滤装置通过所述出水口一与所述污水处理装置连通，所述污水处理装置通过支撑架二与所述底板连接，所述污水处理装置顶端开设有进药口，所述污水处理装置底端开设有排污口二，所述污水处理装置右侧面上端设有出水口二，所述污水处理装置左侧设有臭氧发生器，所述污水处理装置通过气管与所述臭氧发生器连接，所述底板两侧安装有安装板，所述安装板上设有安装孔。
优选的，所述磁铁个数为复数个。
优选的，所述过滤装置和污水处理装置底端均呈锥形。
优选的，所述安装孔设有若干个，所述安装孔为螺母孔。
优选的，所述进水口、排污口一、出水口一、进药口、出水口二和排污口二处均设有阀门。
本实用新型的技术效果和优点：该便于安装的工业废水处理装置，通过安装板上的螺母孔的设计，便于装置更好的安装与拆卸;通过把进水口设在过滤板的下方，使得工业废水中的大颗粒固体杂质直接下落到过滤装置的底部，避免固体颗粒阻塞过滤板，从而影响过滤得效果和效率;通过磁铁的设计，可以除去废水中的金属颗粒，降低废水中的重金属含量;通过臭氧发生器的设计，可以对废水进行除臭处理，提高工业废水得处理质量。该便于安装的工业废水处理装置设计合理，便于安装，有效防止堵塞，适合普遍推广使用。
