申请日2017.01.22
公开(公告)日2017.08.15
IPC分类号C02F9/04
摘要
一种杀菌去味水处理装置，包括臭氧接触池、碳滤池、砂滤池，臭氧接触池通过气管分别与臭氧发生器、臭氧分解装置连通，臭氧接触池通过水廊与碳滤池连通，碳滤池通过水廊与微絮池连通，微絮池通过水廊与砂滤池连通，砂滤池通过管道与反冲洗系统连通，在微絮池内设置微絮搅拌装置，在微絮池内设置加药管，加药管的一端在微絮池内，另一端连接加药装置。相对现有技术，本实用新型在碳滤池与砂滤池之间设置微絮池，在微絮池内设置搅拌装置、加药管，带有极细小碳粉末的水在微絮池中与药剂混合，搅拌装置对其进行充分搅拌，碳粉末凝结成较大的杂质颗粒，通过砂滤池时，杂质颗粒被过滤掉,加药管在微絮凝内的一端呈环形，使药剂充分均匀的加到微絮池中。

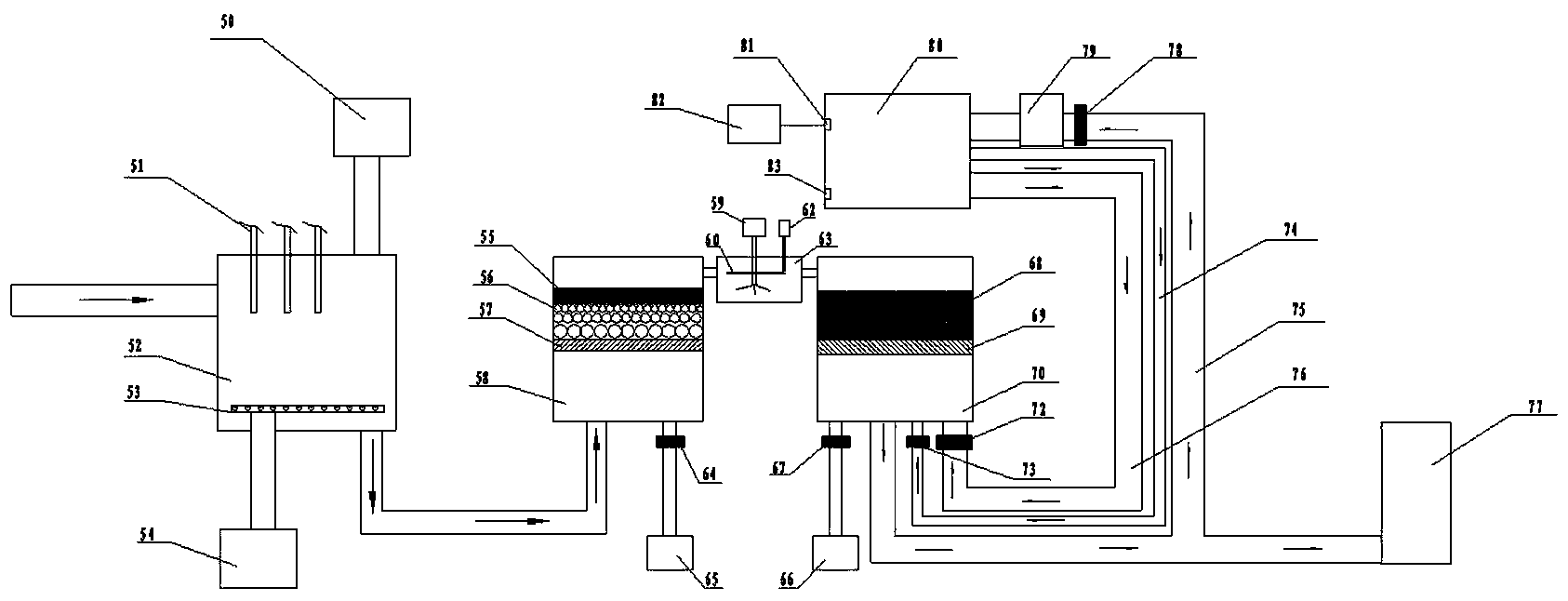

摘要附图
权利要求书
1.一种杀菌去味水处理装置，包括臭氧接触池、碳滤池、砂滤池，其特征在于：臭氧接触池通过气管分别与臭氧发生器、臭氧分解装置连通，臭氧接触池通过水廊与碳滤池连通，碳滤池通过水廊与微絮池连通，微絮池通过水廊与砂滤池连通，砂滤池通过管道与反冲洗系统连通，在微絮池内设置微絮搅拌装置，在微絮池内设置加药管，加药管的一端在微絮池内，另一端连接加药装置，加药管上均匀设置加药孔,所述加药管在微絮凝内的一端呈环形。
2.如权利要求1所述的杀菌去味水处理装置，其特征在于：所述臭氧接触池底部设置曝气管，曝气管上设置多个曝气头，曝气管通过气管与臭氧发生器连通。
3.如权利要求2所述的杀菌去味水处理装置，其特征在于：在臭氧接触池的顶部均匀设置三个臭氧投放点，投放点处的气管一端伸入水中，另一端与臭氧发生器连接。
4.如权利要求1所述的杀菌去味水处理装置，其特征在于：在臭氧接触池内设置若干个堰。
5.如权利要求1所述的杀菌去味水处理装置，其特征在于：碳滤池内设置配水系统Ⅰ，在配水系统Ⅰ上均匀的叠放砾石，砾石的粒径从下往上依次减小，在砾石的顶层设置均质的颗粒活性炭。
6.如权利要求1所述的杀菌去味水处理装置，其特征在于：砂滤池内设置配水系统Ⅱ，在配水系统Ⅱ上均匀的叠放砾石，砾石的粒径从下往上依次减小，在砾石的顶层设置均质的石英砂。
说明书
一种杀菌去味的水处理装置
技术领域
本实用新型涉及水净化领域，具体为一种杀菌去味水处理装置。
背景技术
自来水与人们的生活息息相关，自来水的水质与人们的健康关系密切。目前供水安全正面临着水源污染日益严重和给水水质标准逐渐提高的双重压力，这对给水深度处理技术也就提出了更高的要求。目前自来水处理的一般工艺是抽取江河湖泊及地下水等作为水源，将水源中的杂质凝聚、沉积、分离、杀菌、去味，供应给用户，其中杀菌、去味在此过程中尤为重要。
颗粒活性炭的去味效果较好，但是水通过颗粒活性炭时，对其进行冲击，产生极细小的碳粉末，悬浮在水中，造成水的浊度升高。
实用新型内容
为解决采用颗粒活性炭去除异味时，水中极细小的碳粉末难以去除的技术问题，提供一种杀菌去味水处理装置。
本实用新型的技术方案是：
一种杀菌去味水处理装置，包括臭氧接触池、碳滤池、砂滤池，臭氧接触池通过气管分别与臭氧发生器、臭氧分解装置连通，臭氧接触池通过水廊与碳滤池连通，碳滤池通过水廊与微絮池连通，微絮池通过水廊与砂滤池连通，砂滤池通过管道与反冲洗系统连通，在微絮池内设置微絮搅拌装置，在微絮池内设置加药管，加药管的一端在微絮池内，另一端连接加药装置，加药管上均匀设置加药孔,所述加药管在微絮凝内的一端呈环形。
所述臭氧接触池底部设置曝气管，曝气管上设置多个曝气头，曝气管通过气管与臭氧发生器连接，能够使臭氧与水充分的接触。
在臭氧接触池的顶部均匀设置三个臭氧投放点，投放点处的气管一端伸入水中，另一端与臭氧发生器连接，增加了臭氧的投放放点，使得水的底部、顶部都都能与臭氧充分接触，增加杀菌效果。
在臭氧接触池内设置若干个堰，水在流动过程中，一直处于不断攀爬堰的过程，增加水的流动，这样水与臭氧充分的接触碰撞。
碳滤池内设置配水系统Ⅰ，在配水系统Ⅰ上均匀的叠放砾石，砾石的粒径从下往上依次减小，在砾石的顶层设置均质的颗粒活性炭，砾石不仅能够对颗粒活性炭进行支撑，还能够减缓水的流速，相对于粒径大的砾石，粒径小的砾石密布、缝隙小，水流逐渐变慢，防止水对颗粒活性炭进行猛烈的冲击。
砂滤池内设置配水系统Ⅱ，在配水系统Ⅱ上均匀的叠放砾石，砾石的粒径从下往上依次减小，在砾石的顶层设置均质的石英砂，石英砂能够进行截污，将水中的大颗粒去除，砾石不仅能够对石英砂进行支撑，还能够减缓水的流速，相对于粒径大的砾石，粒径小的砾石密布、缝隙小，水流逐渐变慢。
相对现有技术，本实用新型在碳滤池与砂滤池之间设置微絮池，在微絮池内设置搅拌装置、加药管，带有极细小碳粉末的水在微絮池中与药剂混合，搅拌装置对其进行充分搅拌，碳粉末凝结形成较大的杂质颗粒，通过砂滤池时，杂质颗粒被过滤掉,加药管在微絮凝内的一端呈环形，使药剂充分均匀的加到微絮池中。
