申请日2017.01.22
公开(公告)日2017.08.15
IPC分类号C02F1/00; B01D36/02
摘要
本实用新型涉及污水处理技术领域，尤指一种将洗车过后的水处理净化后再继续用来洗车的简易高效污水处理循环使用系统;所述的系统主要包括污水池、污水处理装置和蓄水池，所述的污水池和通过水管与污水处理装置连同后再与蓄水池连通;所述的污水池设置有钢丝过滤网层，所述的污水池出水口安装有水管，水管与污水处理装置的进水口相通;所述的污水池设置有钢丝过滤网层;污水处理装置的出水口与蓄水池的进水口相通;所述的污水池和蓄水池的地势高度相同;本系统设置了三重过滤，污水池的钢丝过滤网过滤掉大颗粒，然后通过污水处理器过滤掉小颗粒和污水颜色，蓄水池的钢丝过滤网过滤掉更小的颗粒，使得处理后的污水不再参夹杂志和乌黑的颜色。

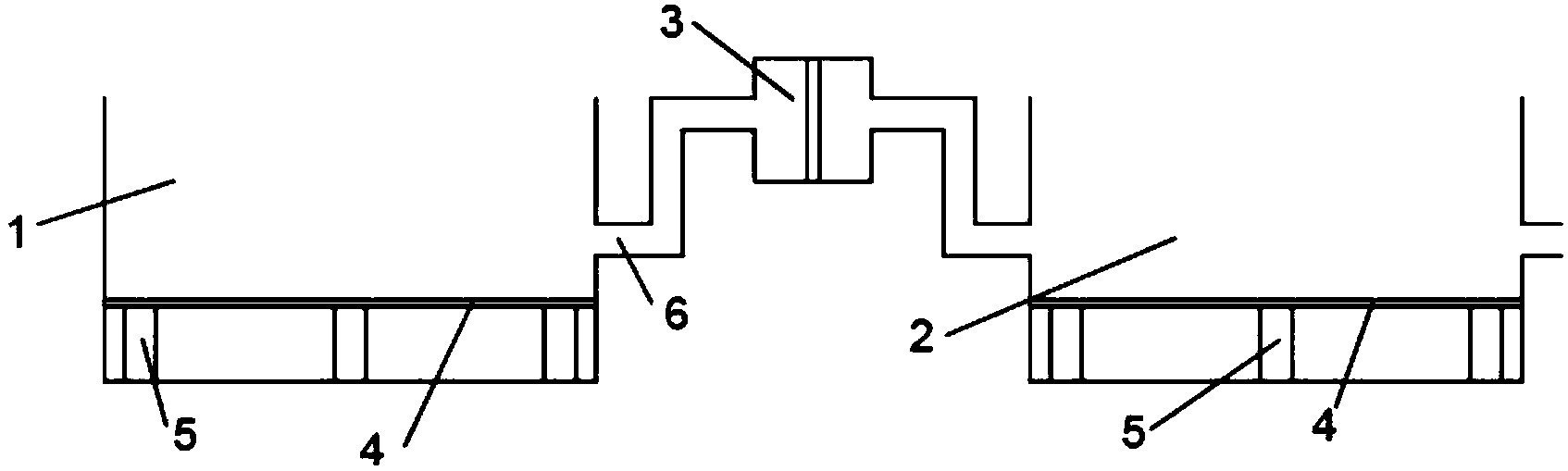

摘要附图
权利要求书
1.一种简易高效污水处理循环使用系统，其特征在于：所述的系统主要包括污水池、污水处理装置和蓄水池，所述的污水池和通过水管与污水处理装置连同后再与蓄水池连通;所述的污水池地势高度低于地面，在污水池的三分之一的深度处设置有钢丝过滤网层，在污水池的二分之一的深度处设置有出水口，出水口旁安装有抽水水泵;所述的污水处理装置有进水口和出水口;所述的污水池出水口安装有水管，水管与污水处理装置的进水口相通;所述的污水池地势高度低于地面，在蓄水池三分之一的深度处设置有钢丝过滤网层，在蓄水池的二分之一的深度处设置有出水口，出水口旁安装有抽水水泵;污水处理装置的出水口与蓄水池的进水口相通;所述的污水池和蓄水池的地势高度相同。
2.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述的钢丝过滤网为不锈钢材质。
3.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述的污水池为四方形，在四个角及中部设置有支撑柱，钢丝过滤网安装在支撑柱上表面。
4.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述的蓄水池为四方形，在四个角及中部设置有支撑柱，钢丝过滤网安装在支撑柱上表面。
5.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述蓄水池的钢丝过滤网的网孔小于污水池的钢丝过滤网网孔。
6.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述的污水装置主要包括过滤网层和活性炭层。
7.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述的蓄水池形状大小与污水池相同。
8.根据权利要求1所述的一种简易高效污水处理循环使用系统，其特征在于：所述的抽水水泵外围安装有防护网。
说明书
一种简易高效污水处理循环使用系统
技术领域
本实用新型涉及污水处理技术领域，尤指一种将洗车过后的水处理净化后再继续用来洗车的简易高效污水处理循环使用系统。
背景技术
车辆在现代社会中已经得到普及，所以车的数量非常多，然后现在的环境受到破坏，使得空气质量非常差，不仅参夹灰尘或悬浮颗粒，也会参夹着工业酸气，粘黏到车上，不仅容易使得车沾满灰尘显得脏，而且酸性物质会容易腐蚀车身漆，所以车辆要经常用洗，如果洗每一辆车都是用自来水，也不循环收集使用，会造成大量的水资源浪费。
发明内容
本实用新型针对洗车场洗车后的水没有得到充分循环使用的问题，旨在提供一种将洗车过后的水处理净化后再继续用来洗车的简易高效污水处理循环使用系统。
本实用新型采用的技术方案是：一种简易高效污水处理循环使用系统，所述的系统主要包括污水池、污水处理装置和蓄水池，所述的污水池和通过水管与污水处理装置连同后再与蓄水池连通;所述的污水池地势高度低于地面，在污水池的三分之一的深度处设置有钢丝过滤网层，在污水池的二分之一的深度处设置有出水口，出水口旁安装有抽水水泵;所述的污水处理装置有进水口和出水口;所述的污水池出水口安装有水管，水管与污水处理装置的进水口相通;所述的污水池地势高度低于地面，在蓄水池三分之一的深度处设置有钢丝过滤网层，在蓄水池的二分之一的深度处设置有出水口，出水口旁安装有抽水水泵;污水处理装置的出水口与蓄水池的进水口相通;所述的污水池和蓄水池的地势高度相同。
所述的钢丝过滤网为不锈钢材质。
所述的污水池为四方形，在四个角及中部设置有支撑柱，钢丝过滤网安装在支撑柱上表面。
所述的蓄水池为四方形，在四个角及中部设置有支撑柱，钢丝过滤网安装在支撑柱上表面
所述蓄水池的钢丝过滤网的网孔小于污水池的钢丝过滤网网孔。
所述的污水装置主要包括过滤网层和活性炭层。
所述的蓄水池形状大小与污水池相同。
所述的抽水水泵外围安装有防护网。
本实用新型的有益效果是：本实用新型的污水池和蓄水池的地势均低于地面，可以往地下挖掘，不占用地方，污水池更便于污水的回流收集，本系统设置了三重过滤，污水池的钢丝过滤网过滤掉大颗粒，然后通过污水处理器过滤掉小颗粒和污水颜色，蓄水池的钢丝过滤网过滤掉更小的颗粒，使得处理后的污水不再参夹杂志和乌黑的颜色。
