申请日2017.03.03
公开(公告)日2017.06.13
IPC分类号A47K3/28; B01D36/02; B01D36/04; C02F1/00; C02F103/42
摘要
本发明公开了一种带废水回收的多方位淋浴装置，包括废水回收装置和淋浴装置，所述废水回收装置包括废水箱、过滤箱和回收泵;所述淋浴装置包括壳体，所述壳体为内部掏空的方型结构，所述壳体的正侧面上设置有侧面淋浴头，所述壳体的右侧面设置有手持淋浴头，所述壳体的上侧面设有顶喷花洒;所述壳体内设有给水系统，所述给水系统包括热水进管、冷水进管、连接管、淋浴水箱和增压泵;本发明通过侧面淋浴头和顶喷花洒起到多方位淋浴和增大淋浴面积的目的，通过所述淋浴水箱起到缓存水量的作用，通过安装所述淋浴水箱内的加热装置起到加热淋浴水箱内水温的目的，通过所述增压泵可以增强淋浴装置内水压的作用，通过废水回收装置将废水回收再利用。
权利要求书
1.一种带废水回收的多方位淋浴装置，包括废水回收装置和淋浴装置，其特征在于：所述淋浴装置包括壳体，所述壳体为内部掏空的方型结构且所述壳体外侧面包括左侧面、右侧面、正侧面、上侧面和下侧面，所述壳体的正侧面上设置有侧面淋浴头，所述壳体的右侧面设置有手持淋浴头;所述壳体的上侧面设置有顶喷花洒;所述壳体的左侧面和右侧面还设置有储物盒;
所述壳体内设置有给水系统，所述给水系统包括热水进管、冷水进管、连接管、淋浴水箱和增压泵，所述淋浴水箱固定安装在所述壳体内下侧中央;所述热水进管与所述淋浴水箱的左侧固定连通，所述冷水进管与所述淋浴水箱的右侧固定连通;所述增压泵固定安装在所述壳体内并位于所述淋浴水箱上方，且所述增压泵的输入端与所述淋浴水箱的上侧面中央通过连接管固定连通，所述增压泵的输出端通过所述连接管分别与所述侧面淋浴头、手持淋浴头和顶喷花洒固定连通;
所述废水回收装置包括废水箱、过滤箱和回收泵，所述废水箱上端面设置有与所述废水箱连通的废水进管，所述废水进管设置有废水入口，所述废水入口开设在淋浴房的地面上，所述废水箱内设置有第一折流板，所述折流板内设置有蛇形换热管，所述蛇形换热管进口端为接入淋浴冷水的淋浴冷水进口，所述蛇形换热管的出口端与所述淋浴装置的冷水进管接通;所述废水箱的下端面连通设置有废水出管，所述废水出管与所述过滤箱的上端面固定连通，所述过滤箱的下端面正中心设置有排污出口，所述过滤箱的下端面接通设置有抽水管，所述抽水管与所述回收泵的输入端相接通，所述回收泵输出端接通设置有回收管。
2.根据权利要求1所述的一种带废水回收的多方位淋浴装置,其特征在于：所述过滤箱上部分设置有若干层滤网，所述过滤箱下部分设置有S型折流板;所述废水出管内设置有滤芯，所述抽水管内设置有滤芯。
3.根据权利要求1所述的一种带废水回收的多方位淋浴装置,其特征在于：位于所述壳体的正侧面上并位于所述侧面淋浴头的上方设置有显示屏，位于所述壳体的正侧面上并位于所述侧面淋浴头的下方设置有控制旋钮区;位于所述壳体内并与所述显示屏对齐设置有微处理器;所述淋浴水箱内设置有加热装置，所述淋浴水箱内还设置有温度检测器;所述微处理器分别与所述显示屏、控制旋钮、温度检测器电连接。
4.根据权利要求1所述的一种带废水回收的多方位淋浴装置,其特征在于：还包括设置在所述壳体内的蓝牙音响。
5.根据权利要求1所述的一种带废水回收的多方位淋浴装置,其特征在于：侧面淋浴头包括设置于所述壳体正侧面左侧竖向上的三个左侧面淋浴头和设置于所述壳体正侧面右侧竖向上的三个右侧面淋浴头，所述三个左侧面淋浴头和三个右侧面淋浴头互相对齐间隔设置。
6.根据权利要求2所述的一种带废水回收的多方位淋浴装置,其特征在于：所述热水进管和冷水进管上分别安装有温控阀，所述侧面淋浴头、手持淋浴头和顶喷花洒与所述连接管连接处均设置有流量开关阀，所述控制旋钮分别与所述流量开关阀连接。
7.根据权利要求2或3所述的一种带废水回收的多方位淋浴装置,其特征在于：所述控制旋钮区包括侧面淋浴头旋钮、手持淋浴头旋钮和顶喷花洒旋钮，所述侧面淋浴头旋钮包括三个左侧面淋浴头旋钮和三个右侧面淋浴头旋钮，三个所述左侧面淋浴头旋钮竖排位于所述控制旋钮区的左侧，三个所述右侧面淋浴头旋钮竖排位于所述控制旋钮区的中央;所述顶喷花洒旋钮位于所述右侧面淋浴头旋钮的右侧第一排，所述手持淋浴头旋钮位于所述顶喷花洒旋钮的正下方。
8.根据权利要求1所述的一种带废水回收的多方位淋浴装置,其特征在于：所述顶喷花洒包括正喷头、支架和连接管，所述支架一端与所述壳体上侧面正中央固定连接，另一端与所述喷头固定连接，所述连接管设置于所述支架内并连通所述正喷头。
9.根据权利要求1所述的一种带废水回收的多方位淋浴装置,其特征在于：所述蛇形换热管为波纹管式换热管。
说明书
一种带废水回收的多方位淋浴装置
技术领域
本发明涉及卫浴设备，特别是一种带废水回收的多方位淋浴装置。
背景技术
目前，市面上的大部分淋浴设备都是从单一角度进行喷洒，或者使用手持淋浴头进行淋浴，这类淋浴喷洒面积都较小，或使用手持淋浴头淋浴较为麻烦，达不到淋浴的快感，且在冬天时由于淋浴的面积较小，淋浴时容易使人感到寒冷而造成感冒;且目前大部分的淋浴设备由于没有增压装置，淋浴的水压较小，淋浴时水流量较小，使得淋浴没有舒适感。
同时，人们在淋浴时产生了大量的废水，且这些废水中带有大量的热量，若这些淋浴废水直接排到下水道，将会造成大量水资源和大量能源的浪费。
发明内容
本发明的发明目的是，针对上述问题，提供一种带废水回收的多方位淋浴装置，本发明通过侧面淋浴头和顶喷花洒起到多方位淋浴和增大淋浴面积的目的，通过所述淋浴水箱起到缓存水量的作用，通过安装所述淋浴水箱内的加热装置起到加热淋浴水箱内水温的目的，通过所述增压泵可以增强淋浴装置内水压的作用;通过废水回收装置回收淋浴的废水，使得水资源得到循环利用，通过所述蛇形换热管将废水的热量传递到淋浴装置的冷水进管内的淋浴冷水上，使得废水中的能量得到充分利用。

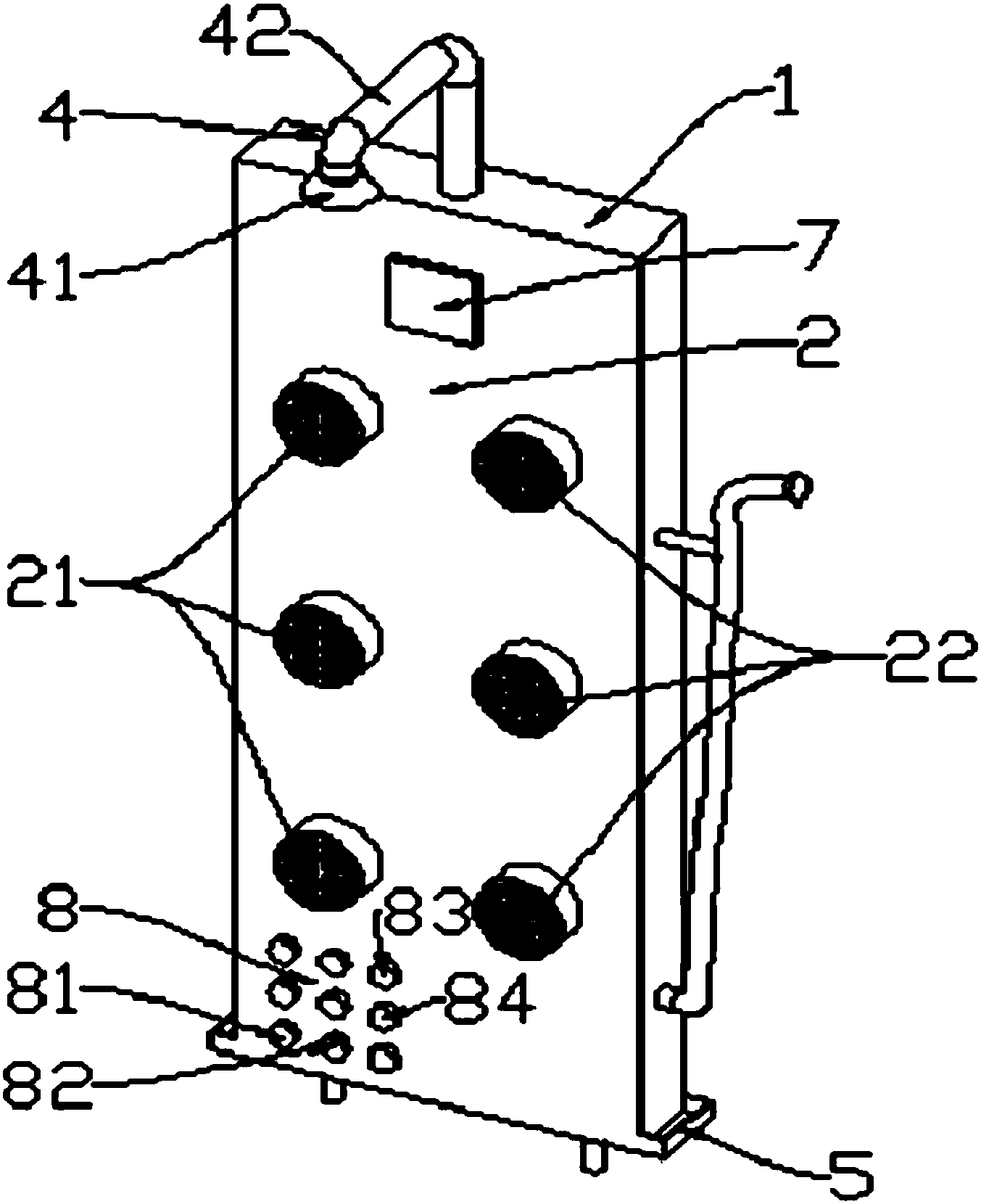

为达到上述目的，本发明所采用的技术方案是：一种带废水回收的多方位淋浴装置，包括废水回收装置和淋浴装置，其特征在于：所述淋浴装置包括壳体，所述壳体为内部掏空的方型结构且所述壳体外侧面包括左侧面、右侧面、正侧面、上侧面和下侧面，所述壳体的正侧面上设置有侧面淋浴头，所述壳体的右侧面设置有手持淋浴头;所述壳体的上侧面设置有顶喷花洒;所述壳体的左侧面和右侧面还设置有储物盒。
所述壳体内设置有给水系统，所述给水系统包括热水进管、冷水进管、连接管、淋浴水箱和增压泵，所述淋浴水箱固定安装在所述壳体内下侧中央;所述热水进管与所述淋浴水箱的左侧固定连通，所述冷水进管与所述淋浴水箱的右侧固定连通;所述增压泵固定安装在所述壳体内并位于所述淋浴水箱上方，且所述增压泵的输入端与所述淋浴水箱的上侧面中央通过连接管固定连通，所述增压泵的输出端通过所述连接管分别与所述侧面淋浴头、手持淋浴头和顶喷花洒固定连通。
所述废水回收装置包括废水箱、过滤箱和回收泵，所述废水箱上端面设置有与所述废水箱连通的废水进管，所述废水进管设置有废水入口，所述废水入口开设在淋浴房的地面上，所述废水箱内设置有第一折流板，所述折流板内设置有蛇形换热管，所述蛇形换热管进口端为接入淋浴冷水的淋浴冷水进口，所述蛇形换热管的出口端与所述淋浴装置的冷水进管接通;所述废水箱的下端面连通设置有废水出管，所述废水出管与所述过滤箱的上端面固定连通，所述过滤箱的下端面正中心设置有排污出口，所述过滤箱的下端面接通设置有抽水管，所述抽水管与所述回收泵的输入端相接通，所述回收泵输出端接通设置有回收管。
优选地，所述过滤箱上部分设置有若干层滤网，所述过滤箱下部分设置有S型折流板;所述废水出管内设置有滤芯，所述抽水管内设置有滤芯。
优选地，位于所述壳体的正侧面上并位于所述侧面淋浴头的上方设置有显示屏，位于所述壳体的正侧面上并位于所述侧面淋浴头的下方设置有控制旋钮区;位于所述壳体内并与所述显示屏对齐设置有微处理器;所述淋浴水箱内设置有加热装置，所述淋浴水箱内还设置有温度检测器;所述微处理器分别与所述显示屏、控制旋钮、温度检测器电连接。
优选地，还包括设置在所述壳体内的蓝牙音响。
优选地，侧面淋浴头包括设置于所述壳体正侧面左侧竖向上的三个左侧面淋浴头和设置于所述壳体正侧面右侧竖向上的三个右侧面淋浴头，所述三个左侧面淋浴头和三个右侧面淋浴头互相对齐间隔设置。
优选地，所述热水进管和冷水进管上分别安装有温控阀，所述侧面淋浴头、手持淋浴头和顶喷花洒与所述连接管连接处均设置有流量开关阀，所述控制旋钮分别与所述流量开关阀连接。
优选地，所述控制旋钮区包括侧面淋浴头旋钮、手持淋浴头旋钮和顶喷花洒旋钮，所述侧面淋浴头旋钮包括三个左侧面淋浴头旋钮和三个右侧面淋浴头旋钮，三个所述左侧面淋浴头旋钮竖排位于所述控制旋钮区的左侧，三个所述右侧面淋浴头旋钮竖排位于所述控制旋钮区的中央;所述顶喷花洒旋钮位于所述右侧面淋浴头旋钮的右侧第一排，所述手持淋浴头旋钮位于所述顶喷花洒旋钮的正下方。
优选地，所述顶喷花洒包括正喷头、支架和连接管，所述支架一端与所述壳体上侧面正中央固定连接，另一端与所述喷头固定连接，所述连接管设置于所述支架内并连通所述正喷头。
优选地，所述蛇形换热管为波纹管式换热管。
由于采用上述技术方案，本发明具有以下有益效果：
1.本发明通过侧面淋浴头和顶喷花洒起到多方位淋浴和增大淋浴面积的目的，通过所述淋浴水箱起到缓存水量的作用，通过所述增压泵可以增强淋浴装置内水压的作用;
2.本发明通过所述给水系统使得热水和冷水在淋浴水箱里均匀的接触后再经过所述增压泵增压后，提高了水的压力和流量，使得淋浴更具舒适感，且大面积的淋浴保障了冬天淋浴的身体不受凉;所述储物盒可以存放淋浴用的各类洗浴用品，使得淋浴更便捷;
3.本发明通过安装所述淋浴水箱内的加热装置起到加热淋浴水箱内水温的目的，从而保障淋浴水箱内存有的水量的温度保障在一定的温度区间内;所述温度检测器实时监测淋浴水箱内的水温，并将水的温度传输到所述微处理器，微处理器再将水温数值显示到所述显示屏;
4.本发明通过安装在所述热水进管和冷水进管上的温控阀，保障了所述热水进管和冷水进管各自水量的进出量，保证了所述淋浴水箱内的水温控制在相应的温度区间;
5.本发明通过控制所述侧面淋浴头旋钮能够控制所述侧面淋浴头的水量，通过控制手持淋浴头旋钮能够控制所述手持淋浴头的水量，通过控制顶喷花洒旋钮能够控制所述顶喷花洒的水量，从而起到分别控制各个方位淋浴的水量;
6.本发明通过所述废水回收装置可以将多方位淋浴装置淋浴后的废水回收再利用在冲洗厕所、洗衣服和清洗水等方面，使得水资源得到充分的利用，使得一水多用;通过所第一折流板使得废水进管流进废水箱的废水流速更平缓，通过所述蛇形换热管将废水箱内的热量传输到所述淋浴装置的冷水进管内的淋浴冷水上，使得淋浴冷水的温度达到一定温度，充分的利用了废水中的热量，减少了能量的损失;通过所述过滤箱将废水进行过滤和沉淀，再通过回收泵将过滤箱内的废水进行抽取再循环利用;
7.本发明通过所述若干层滤网能够更好的将废水进行过滤，通过S型折流板使得废水更好的沉淀，保障了废水的澄清;通过所述废水出管内设置的滤芯对废水进行第一道过滤，通过所述抽水管内设置的滤芯减少了流入回收泵的杂质;
8.本发明通过所述蓝牙音响能够连接手机播放音乐，增添了淋浴时的趣味，使得淋浴成为一种享受;
9.本发明通过所述波纹管式换热管使得废水的热量更好的传递到流进所述淋浴装置的冷水进管的冷水。
