申请日2017.03.05
公开(公告)日2017.12.01
IPC分类号B01D25/21; C02F11/12
摘要
本实用新型公开了一种污泥脱水用板框压滤机，包括底座，所述底座的底部左右两侧均设置有支腿，所述底座的顶部设置有工作槽，所述工作槽的内腔左右两侧均设置有第一液压伸缩杆，所述工作槽的内腔设置有脱水框，通过脱水框、滤布、支撑板、第二液压伸缩杆和挤压板的设置，可以对污泥进行压滤脱水，脱水效率高，周期短，可大规模对污泥进行脱水，通过海绵垫的设置，利用海绵的吸水特性，可吸收工作槽内残留的污水，使工作槽不易被污水腐蚀，增加工作槽的使用寿命，通过橡皮套的设置，可以使挤压板在对污泥进行挤压脱水时，有效阻止污泥沿着缝隙漏出，此装置操作简单，机械耗能低，脱水效率高。
权利要求书

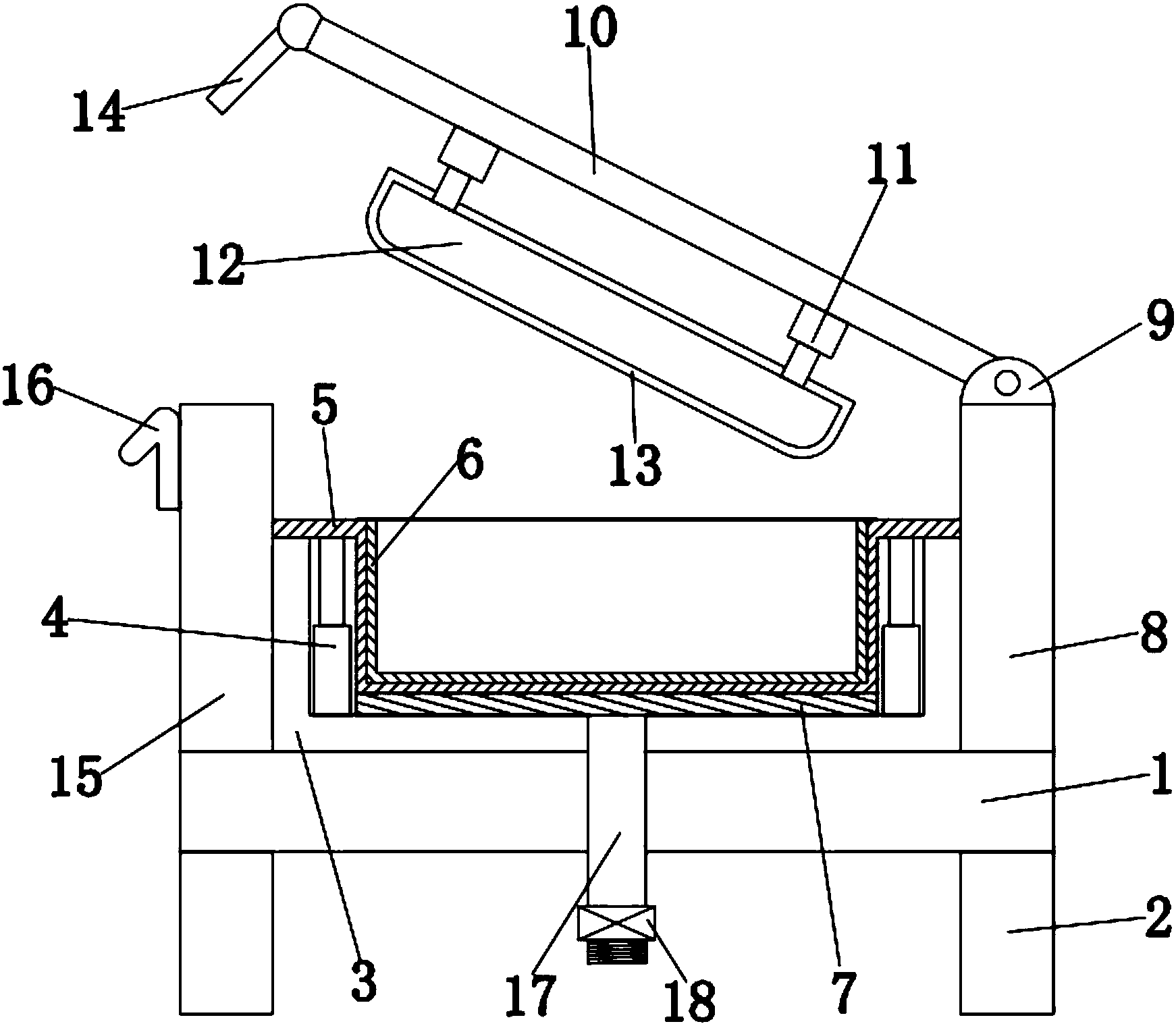

1.一种污泥脱水用板框压滤机，包括底座(1)，其特征在于，所述底座(1)的底部左右两侧均设置有支腿(2)，所述底座(1)的顶部设置有工作槽(3)，所述工作槽(3)的内腔左右两侧均设置有第一液压伸缩杆(4)，所述工作槽(3)的内腔设置有脱水框(5)，所述脱水框(5)的内腔设置有滤布(6)，所述工作槽(3)的内腔顶部与脱水框(5)的底部之间设置有海绵垫(7)，所述底座(1)的顶部右侧设置有右支撑柱(8)，所述右支撑柱(8)的顶部设置有活动座(9)，所述活动座(9)通过活动销连接有支撑板(10)，所述支撑板(10)的另一端设置有锁紧扣(14)，所述支撑板(10)的底部设置有两组第二液压伸缩杆(11)，所述第二液压伸缩杆(11)的另一端连接有挤压板(12)，所述挤压板(12)的外壁套接有橡皮套(13)，所述底座(1)的顶部左侧设置有左支撑柱(15)，所述左支撑柱(15)的左侧顶部设置有与锁紧扣(14)相适配的锁钩(16)，所述工作槽(3)的内腔底部插接有污水排放管(17)，且污水排放管(17)的底部贯穿底座(1)，所述污水排放管(17)的底部设置有闸门(18)。
2.根据权利要求1所述的一种污泥脱水用板框压滤机，其特征在于，所述挤压板(12)的左右两侧顶部均设置有倒角。
3.根据权利要求1所述的一种污泥脱水用板框压滤机，其特征在于，所述右支撑柱(8)与左支撑柱(15)的高度相同。
4.根据权利要求1所述的一种污泥脱水用板框压滤机，其特征在于，所述闸门(18)的底部连接有螺纹接头。
说明书
一种污泥脱水用板框压滤机
技术领域
本实用新型涉及污泥脱水技术领域，具体为一种污泥脱水用板框压滤机。
背景技术
污泥包括城市污水污泥、河道及湖泊清淤污泥，此类污泥的主要特性一般是有机物含量高，容易腐化发臭，颗粒细小，含水量高，呈胶状结构的亲水性物质，一般要处理的污泥，其含水量在90%以上，所以在对污泥进行处理时，最常用的方法是对污泥进行脱水，目前对污泥处理的方法一般是将污泥从水底捞出，放在指定位置进行阳光暴晒和风干，使污泥的水分蒸发，达到脱水的目的，但暴晒和风干的脱水效率低，周期长，为此，我们提出了一种污泥脱水用板框压滤机。
实用新型内容
本实用新型的目的在于提供一种污泥脱水用板框压滤机，以解决上述背景技术中提出的暴晒和风干的脱水效率低、周期长的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥脱水用板框压滤机，包括底座，所述底座的底部左右两侧均设置有支腿，所述底座的顶部设置有工作槽，所述工作槽的内腔左右两侧均设置有第一液压伸缩杆，所述工作槽的内腔设置有脱水框，所述脱水框的内腔设置有滤布，所述工作槽的内腔顶部与脱水框的底部之间设置有海绵垫，所述底座的顶部右侧设置有右支撑柱，所述右支撑柱的顶部设置有活动座，所述活动座通过活动销连接有支撑板，所述支撑板的另一端设置有锁紧扣，所述支撑板的底部设置有两组第二液压伸缩杆，所述第二液压伸缩杆的另一端连接有挤压板，所述挤压板的外壁套接有橡皮套，所述底座的顶部左侧设置有左支撑柱，所述左支撑柱的左侧顶部设置有与锁紧扣相适配的锁钩，所述工作槽的内腔底部插接有污水排放管，且污水排放管的底部贯穿底座，所述污水排放管的底部设置有闸门。
其中，所述挤压板的左右两侧顶部均设置有倒角。
优选地，所述右支撑柱与左支撑柱的高度相同。
其中，所述闸门的底部连接有螺纹接头。
与现有技术相比，本实用新型的有益效果是：通过脱水框、滤布、支撑板、第二液压伸缩杆和挤压板的设置，可以对污泥进行压滤脱水，脱水效率高，周期短，可大规模对污泥进行脱水，通过海绵垫的设置，利用海绵的吸水特性，可吸收工作槽内残留的污水，使工作槽不易被污水腐蚀，增加工作槽的使用寿命，通过橡皮套的设置，可以使挤压板在对污泥进行挤压脱水时，有效阻止污泥沿着缝隙漏出，此装置操作简单，机械耗能低，脱水效率高。
