申请日2017.01.22
公开(公告)日2017.09.08
IPC分类号C02F9/12; C02F1/48; C02F1/52; C02F1/56
摘要
本实用新型提供了一种高效磁絮凝水处理设施控制系统，通过pH监测探头采集实时进水的实时pH值，通过浊度监测探头和总磷监测探头采集实时浊度数据和总磷数据，控制箱进行运算，测算出需要改变投加的药剂量，通过变频器调整盐酸/氢氧化钠投加泵、硫酸铁投加泵、PAM投加泵的工作效率，从而分别改变各种药剂的投加量，以适应系统的运行需求。本实用新型通过对进水pH的在线监测实现pH值的及时调整，增加或减少pH调整药剂的投加量，将进水的pH值稳定在7;通过对进水总磷和浊度的在线监测实现絮凝剂和助凝剂的投加量的控制，以及磁粉补充投加量及高剪切搅拌机和磁鼓回收器的运行效率。

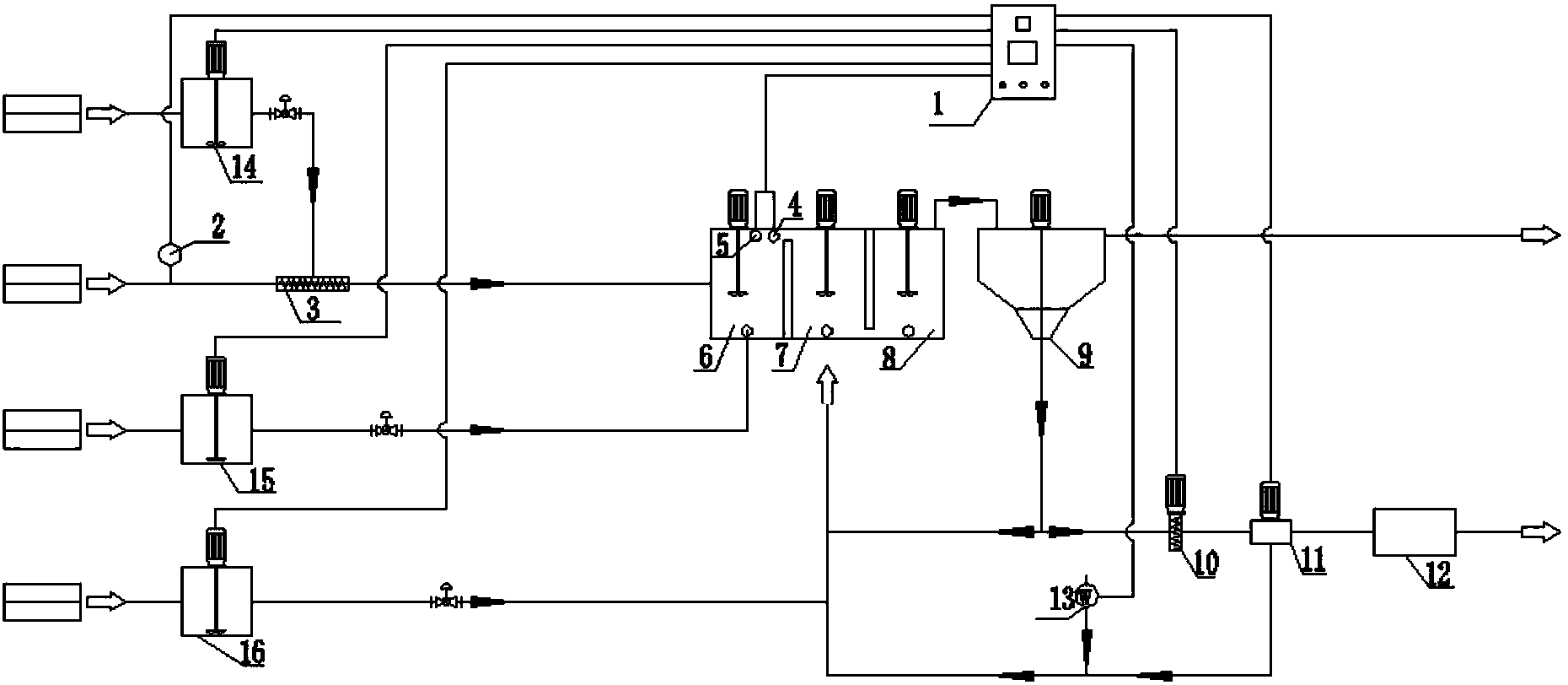

摘要附图
权利要求书
1.一种高效磁絮凝水处理设施控制系统，其特征在于：包括数据采集装置、数据处理装置以及执行反馈装置;
所述数据采集装置包括pH监测探头(2)、浊度监测探头(4)、总磷监测探头(5);
所述数据处理装置包括控制箱(1);
所述执行反馈装置包括依次连接的管道混合器(3)、硫酸铁混合反应池(6)及硫酸铁投加泵(15)、PAM混合反应池(7)及PAM投加泵(16)、助凝池(8)、沉淀池(9)、磁粉分离器(10)、磁粉回收器(11)、污水脱水机(12)，还包括盐酸/氢氧化钠投加泵(14)，所述盐酸/氢氧化钠投加泵(14)连接管道混合器(3)，还包括磁粉投加泵(13)，所述磁粉投加泵(13)连接PAM混合反应池(7)，所述磁粉回收器(11)还连接PAM混合反应池(7)，所述沉淀池(9)还连接PAM混合反应池(7);
所述pH监测探头(2)、浊度监测探头(4)、总磷监测探头(5)、盐酸/氢氧化钠投加泵(14)、硫酸铁投加泵(15)、PAM投加泵(16)、磁粉投加泵(13)、磁粉分离器(10)、磁粉回收器(11)均通过数据线与所述控制箱(1)电连接。
2.根据权利要求1所述的一种高效磁絮凝水处理设施控制系统，其特征在于：所述沉淀池(9)中设有刮泥机。
3.根据权利要求1所述的一种高效磁絮凝水处理设施控制系统，其特征在于：所述的硫酸铁混合反应池(6)、PAM混合反应池(7)、助凝池(8)的池体上方分别设置有搅拌器。
说明书
一种高效磁絮凝水处理设施控制系统
技术领域
本实用新型属于污水处理技术领域，尤其是涉及一种高效磁絮凝水处理设施控制系统。
背景技术
现有磁絮凝水处理技术已能够基本实现工业废水中悬浮杂质的去除。但是由于工业废水的污染程度变化快，水质污染情况复杂，因此，单一的磁絮凝水处理设施控制参数并不能满足工业废水处理处置的需求，若磁粉和絮凝剂等药剂投加量不足会导致废水处理效果达不到处理要求，而磁粉和絮凝剂过量投加会增加废水处理成本甚至由于磁粉的不及时回收和药剂的过量投加造成新的水体污染。
发明内容
有鉴于此，本实用新型旨在提出一种高效磁絮凝水处理设施控制系统，通过对进水中总磷、浊度这两个参数的在线监测，实现了对磁粉和絮凝剂投加量的增减的实时监控，并同步增减磁粉分离装置和磁粉回收装置的工作效率。在提高磁粉回收率的同时，节能降耗。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种高效磁絮凝水处理设施控制系统，包括数据采集装置、数据处理装置以及执行反馈装置;
所述数据采集装置包括pH监测探头、浊度监测探头、总磷监测探头;
所述数据处理装置包括控制箱;
所述执行反馈装置包括依次连接的管道混合器、硫酸铁混合反应池及硫酸铁投加泵、PAM混合反应池及PAM投加泵、助凝池、沉淀池、磁粉分离器、磁粉回收器、污水脱水机，还包括盐酸/氢氧化钠投加泵，所述盐酸/氢氧化钠投加泵连接管道混合器，还包括磁粉投加泵，所述磁粉投加泵连接PAM混合反应池，所述磁粉回收器还连接PAM混合反应池，所述沉淀池还连接PAM混合反应池;
所述pH监测探头、浊度监测探头、总磷监测探头、盐酸/氢氧化钠投加泵、硫酸铁投加泵、PAM投加泵、磁粉投加泵、磁粉分离器、磁粉回收器均通过数据线与所述控制箱电连接。
进一步的，所述沉淀池中设有刮泥机。
进一步的，所述的硫酸铁混合反应池、PAM混合反应池、助凝池的池体上方分别设置有搅拌器。
相对于现有技术，本实用新型所述的一种高效磁絮凝水处理设施控制系统具有以下优势：
(1)本实用新型通过对进水pH的在线监测实现pH值的及时调整，增加或减少pH调整药剂的投加量，将进水的pH值稳定在7;
(2)本实用新型通过对进水总磷和浊度的在线监测实现絮凝剂和助凝剂的投加量的控制，以及磁粉补充投加量及高剪切搅拌机和磁鼓回收器的运行效率。
