申请日2017.01.21
公开(公告)日2017.09.22
IPC分类号B01D36/04
摘要
本实用新型涉及工业净水技术领域，尤其是一种环保工业废水净化装置，包括用于盛放工业废水的沉淀池和小型电动绞盘，沉淀池左侧上表面临水面上固定连接有固定支架，小型电动绞盘与固定支架固定连接，沉淀池内底面上设置有拉伸滤网。本实用新型的一种环保工业废水净化装置通过小型电动绞盘和吊绳对沉淀池底部的拉伸滤网进行拉伸抬高，通过将固态沉淀物导入积污槽内部，使得后期清理工作更加方便，成本更低，而且施工操作更加安全，并且利用拉伸滤网底部的配重条可以快速对滤网进行复位操作，便于后期重复操作，还能根据需要改变吊绳的底部连接位，适用范围十分广泛。
摘要附图
权利要求书

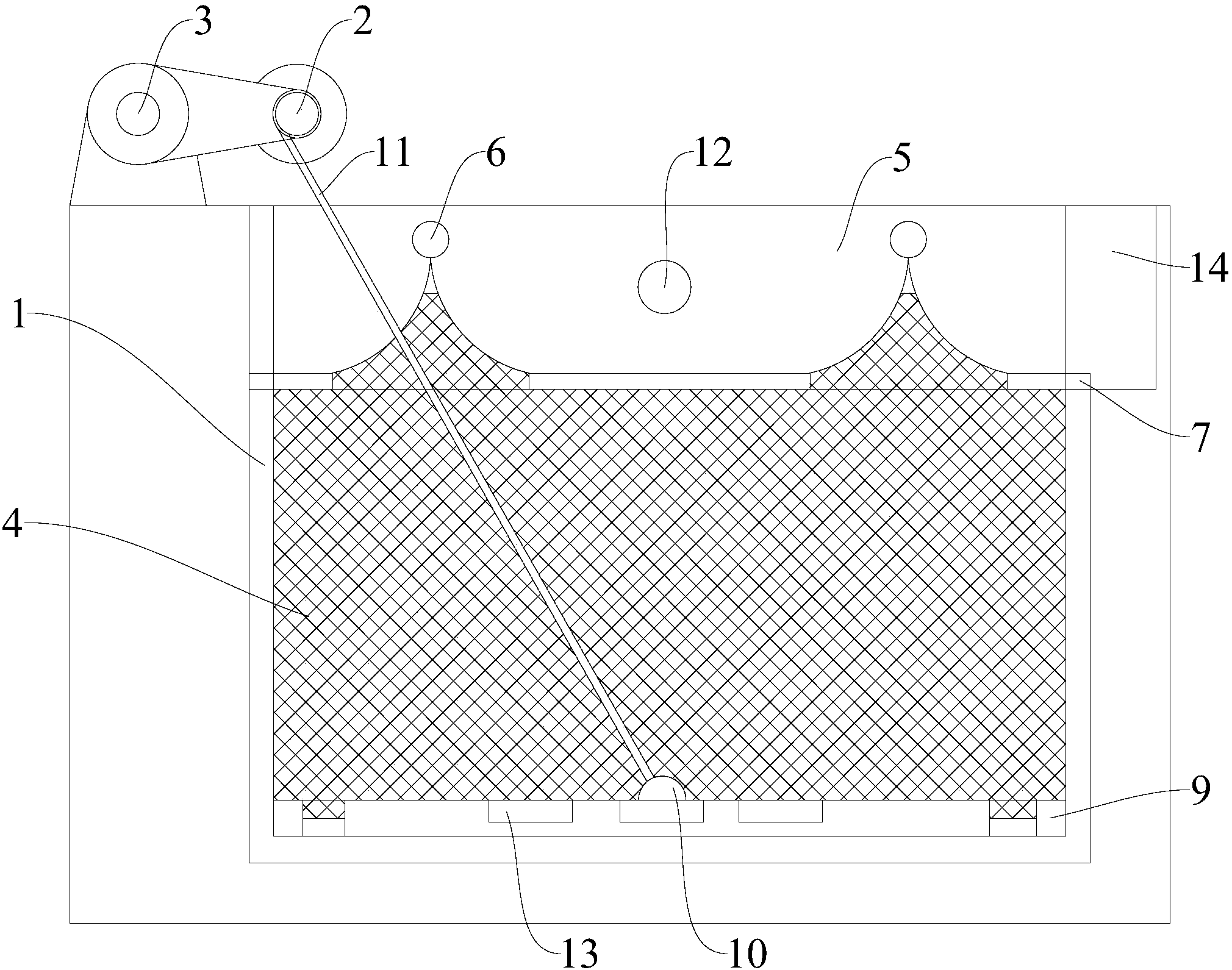

1.一种环保工业废水净化装置，包括用于盛放工业废水的沉淀池(1)和小型电动绞盘(2)，其特征是：所述的沉淀池(1)左侧上表面临水面上固定连接有固定支架(3)，所述的小型电动绞盘(2)与固定支架(3)固定连接，所述的沉淀池(1)内底面上设置有拉伸滤网(4)，所述的沉淀池(1)内侧壁上开设有复数个相互连通的阶梯型积污槽(5)，所述的积污槽(5)内侧壁上固定连接有用于连接拉伸滤网(4)的固定杆(6)，所述的拉伸滤网(4)上端绑带套在固定杆(6)上与固定杆(6)相连接，所述的拉伸滤网(4)上端对应积污槽(5)位置均固定连接有连接条(7)，所述的积污槽(5)内侧壁下端固定连接有与连接条(7)相配合的连接转轴(8)，所述的拉伸滤网(4)通过上端连接条(7)套在连接转轴(8)上与连接转轴(8)铰链连接，所述的拉伸滤网(4)内底面对应沉淀池(1)底部边角位置均固定连接有配重条(9)，所述的拉伸滤网(4)上表面中心位置可拆卸式连接有底部拉伸块(10)，所述的底部拉伸块(10)上端与小型电动绞盘(2)之间通过吊绳(11)相连接。
2.根据权利要求1所述的一种环保工业废水净化装置，其特征是：所述的积污槽(5)内侧壁固定连接有外接排污管道(12)。
3.根据权利要求1所述的一种环保工业废水净化装置，其特征是：所述的拉伸滤网(4)底面固定连接有复数个用于螺纹连接底部拉伸块(10)的底部固定盘(13)。
4.根据权利要求1所述的一种环保工业废水净化装置，其特征是：所述的积污槽(5)内侧壁位于顶角位置开设有用于方便清除积污槽(5)内部杂质的排污槽(14)。
说明书
一种环保工业废水净化装置
技术领域
本实用新型涉及工业净水技术领域，尤其是一种环保工业废水净化装置。
背景技术
工业废水中含有大量的固体杂质，是造成水污染的主要污染源之一。现有工业废水处理方法是将其进行沉淀处理，然后将沉淀物与水分离再进行二次处理，使工业废水中有害物质的含量降降低，便于后期净化处理，然而目前的净化处理方法后期清除固态杂质需要在沉淀池底部进行清除，只能将水排出之后才可以操作，十分麻烦，而且十分危险。
实用新型内容
本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的环保工业废水净化装置，解决目前的净化处理方法后期清除固态杂质需要在沉淀池底部进行清除，只能将水排出之后才可以操作，十分麻烦，而且十分危险的问题。
本实用新型解决其技术问题所采用的技术方案是：一种环保工业废水净化装置，包括用于盛放工业废水的沉淀池和小型电动绞盘，所述的沉淀池左侧上表面临水面上固定连接有固定支架，所述的小型电动绞盘与固定支架固定连接，所述的沉淀池内底面上设置有拉伸滤网，所述的沉淀池内侧壁上开设有复数个相互连通的阶梯型积污槽，所述的积污槽内侧壁上固定连接有用于连接拉伸滤网的固定杆，所述的拉伸滤网上端绑带套在固定杆上与固定杆相连接，所述的拉伸滤网上端对应积污槽位置均固定连接有连接条，所述的积污槽内侧壁下端固定连接有与连接条相配合的连接转轴，所述的拉伸滤网通过上端连接条套在连接转轴上与连接转轴铰链连接，所述的拉伸滤网内底面对应沉淀池底部边角位置均固定连接有配重条，所述的拉伸滤网上表面中心位置可拆卸式连接有底部拉伸块，所述的底部拉伸块上端与小型电动绞盘之间通过吊绳相连接。
进一步地，所述的积污槽内侧壁固定连接有外接排污管道。
进一步地，所述的拉伸滤网底面固定连接有复数个用于螺纹连接底部拉伸块的底部固定盘。
进一步地，所述的积污槽内侧壁位于顶角位置开设有用于方便清除积污槽内部杂质的排污槽。
本实用新型的有益效果是，本实用新型的一种环保工业废水净化装置通过小型电动绞盘和吊绳对沉淀池底部的拉伸滤网进行拉伸抬高，通过将固态沉淀物导入积污槽内部，使得后期清理工作更加方便，成本更低，而且施工操作更加安全，并且利用拉伸滤网底部的配重条可以快速对滤网进行复位操作，便于后期重复操作，还能根据需要改变吊绳的底部连接位，适用范围十分广泛。
