申请日2017.01.21
公开(公告)日2017.08.15
IPC分类号C02F1/461
摘要
本实用新型公开了一种电化学水处理设备，包括支撑架、储污槽、刮板、导电触头和排污管，所述储污槽的底部安装有支撑架，且储污槽的顶部安装有分隔板，所述处理罐的内部安装有两组阴极杆，所述刮板位于阴极杆位置处设有两组刮板套，所述伸缩杆外部的处理罐上安装有保护罩，且保护罩的顶部安装有接线座，所述接线座的阴极通过导线与接线柱连接，且接线座的阳极通过导线贯穿伸缩杆与导电触头连接，所述储污槽的底部安装有排污管，且排污管上安装有排污阀。本实用新型相对于传统电化学水处理设备采用电化学阴极保护法，通过电解产生的化学反应，使被处理的水中需要去除的物质在专用阴极吸附、结垢析出，该过程操作简单，原理简单，便于使用。
摘要附图
权利要求书

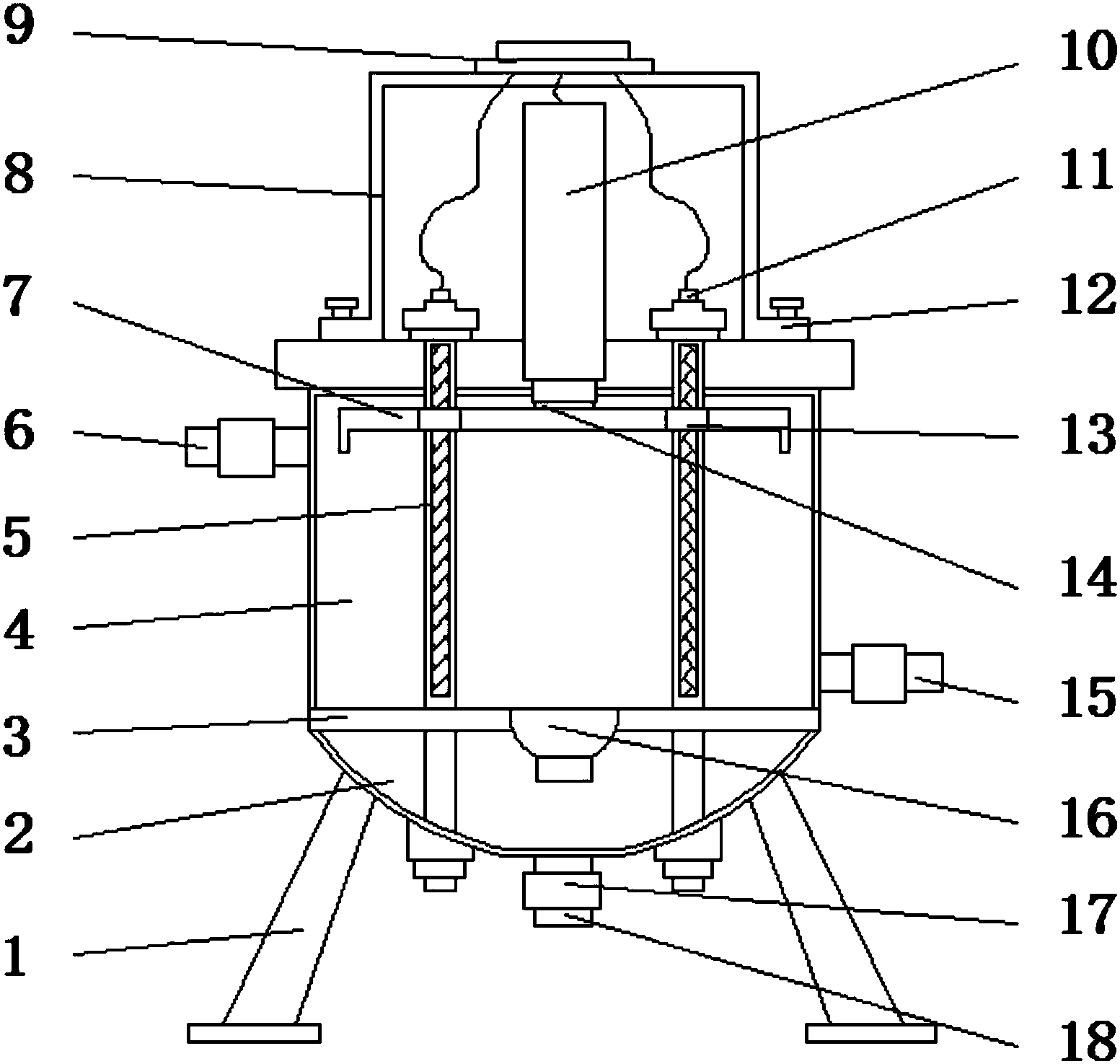

1.一种电化学水处理设备，包括支撑架(1)、储污槽(2)、刮板(7)、导电触头(14)和排污管(18)，其特征在于：所述储污槽(2)的底部安装有支撑架(1)，且储污槽(2)的顶部安装有分隔板(3)，所述分隔板(3)的上方设有处理罐(4)，且处理罐(4)底部的中央位置处设有排污通道(16)，所述处理罐(4)一侧的底部安装有进水管(15)，且处理罐(4)远离进水管(15)一侧的顶部安装有出水管(6)，所述处理罐(4)的内部安装有两组阴极杆(5)，所述阴极杆(5)的底部贯穿分隔板(3)延伸至储污槽(2)的底部，所述阴极杆(5)的顶部延伸至处理罐(4)的顶部，且阴极杆(5)的顶部安装有接线柱(11)，所述阴极杆(5)之间处理罐(4)的顶部安装有伸缩杆(10)，且伸缩杆(10)的输出端通过导电触头(14)安装有延伸至处理罐(4)内部的刮板(7)，所述刮板(7)位于阴极杆(5)位置处设有两组刮板套(13)，所述伸缩杆(10)外部的处理罐(4)上安装有保护罩(8)，且保护罩(8)的顶部安装有接线座(9)，所述接线座(9)的阴极通过导线与接线柱(11)连接，且接线座(9)的阳极通过导线贯穿伸缩杆(10)与导电触头(14)连接，所述储污槽(2)的底部安装有排污管(18)，且排污管(18)上安装有排污阀(17)。
2.根据权利要求1所述的一种电化学水处理设备，其特征在于：所述支撑架(1)的底部安装有固定板。
3.根据权利要求1所述的一种电化学水处理设备，其特征在于：所述阴极杆(5)的底部通过螺栓结构固定在储污槽(2)的底部。
4.根据权利要求1所述的一种电化学水处理设备，其特征在于：所述出水管(6)与进水管(15)上皆安装有电磁阀。
5.根据权利要求1所述的一种电化学水处理设备，其特征在于：所述保护罩(8)通过固定脚(12)以及螺栓结构固定在处理罐(4)的顶部。
说明书
一种电化学水处理设备
技术领域
本实用新型涉及电化学领域，具体为一种电化学水处理设备。
背景技术
随着时代的发展，人们的生活水平不断地提高，目前用于工业循环冷却水处理、污水处理的电化学方法一般是通过阴阳两电极对工业循环冷却水、污水进行电解处理，在外加电流作用下：方法1、牺牲阳极法：如电解法使阳极(阳极采用Fe、Al)在电解时产生大量的阳离子(如Fe离子、Al离子等)，与氢氧根离子结合生成的Fe(OH)2具有絮凝、吸附和沉淀的作用，能够对被处理水中的众多杂物进行絮凝、吸附、沉淀去除;方法2、电化学阴极保护法：阳极采用贵金属涂层，阻止阳极牺牲，通过电解产生的化学反应，使被处理的水中需要去除的物质在专用阴极吸附、结垢析出(比如碳酸盐、重金属)，通过刮垢作用使其从阴极脱落，再通过反冲洗方法把需要去除的物质排出运行系统，目前常用的电化学法去除结垢物质和含重金属水中的重金属离子的处理设备，由于电极与被处理水接触面积较小，被处理水中的结垢物质和有毒有害物质去除效果不明显，不能达到回用或者排放的标准，因此需要一种去除能力强的水处理设备，阴极在水处理过程中会吸附大量的结垢物质和重金属及其它物质，处理结束后需要清理，目前多采用人工刮掉，费时费力，因此需要一种能够快速清理电极吸附杂质的装置。
实用新型内容
本实用新型的目的在于提供一种电化学水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电化学水处理设备，包括支撑架、储污槽、刮板、导电触头和排污管，所述储污槽的底部安装有支撑架，且储污槽的顶部安装有分隔板，所述分隔板的上方设有处理罐，且处理罐底部的中央位置处设有排污通道，所述处理罐一侧的底部安装有进水管，且处理罐远离进水管一侧的顶部安装有出水管，所述处理罐的内部安装有两组阴极杆，所述阴极杆的底部贯穿分隔板延伸至储污槽的底部，所述阴极杆的顶部延伸至处理罐的顶部，且阴极杆的顶部安装有接线柱，所述阴极杆之间处理罐的顶部安装有伸缩杆，且伸缩杆的输出端通过导电触头安装有延伸至处理罐内部的刮板，所述刮板位于阴极杆位置处设有两组刮板套，所述伸缩杆外部的处理罐上安装有保护罩，且保护罩的顶部安装有接线座，所述接线座的阴极通过导线与接线柱连接，且接线座的阳极通过导线贯穿伸缩杆与导电触头连接，所述储污槽的底部安装有排污管，且排污管上安装有排污阀。
优选的，所述支撑架的底部安装有固定板。
优选的，所述阴极杆的底部通过螺栓结构固定在储污槽的底部。
优选的，所述出水管与进水管上皆安装有电磁阀。
优选的，所述保护罩通过固定脚以及螺栓结构固定在处理罐的顶部。
与现有技术相比，本实用新型的有益效果是：该电化学水处理设备相对于传统电化学水处理设备采用电化学阴极保护法：阳极采用贵金属涂层，阻止阳极牺牲，通过电解产生的化学反应，使被处理的水中需要去除的物质在专用阴极吸附、结垢析出，该过程操作简单，原理简单，便于使用，同时设置的刮板便于清理结垢，提高设备的使用寿命，设置的阴极杆便于安装拆卸，同时便于更换，提高了设备的电化学水的处理效率。
