申请日2017.01.22
公开(公告)日2017.09.19
IPC分类号F04D29/00; F04D29/60; F04D13/10
摘要
本实用新型公开了一种污水污物潜水电泵，其技术方案要点是包括吊环，其具有与安装孔相适配的连接段、以及与螺纹孔相适配的螺纹段;容置槽，其水平设置在端盖内部且与安装孔相通，该容置槽内滑动安装有齿条;限位槽，其周向设置在连接段上，且在连接段安装于安装孔中时，该限位槽与齿条之间水平相对;步进电机，其设于端盖的内壁上，且其输出轴上连接有与齿条啮合的齿轮;压力检测装置，其设于吊环的内壁的上，该压力检测装置用于检测吊环的内壁是否受力以输出相应得到压力检测信号;控制装置，其电连接于步进电机，且其响应于压力检测信号控制步进电机转动以将齿条的端部插入到限位槽中。

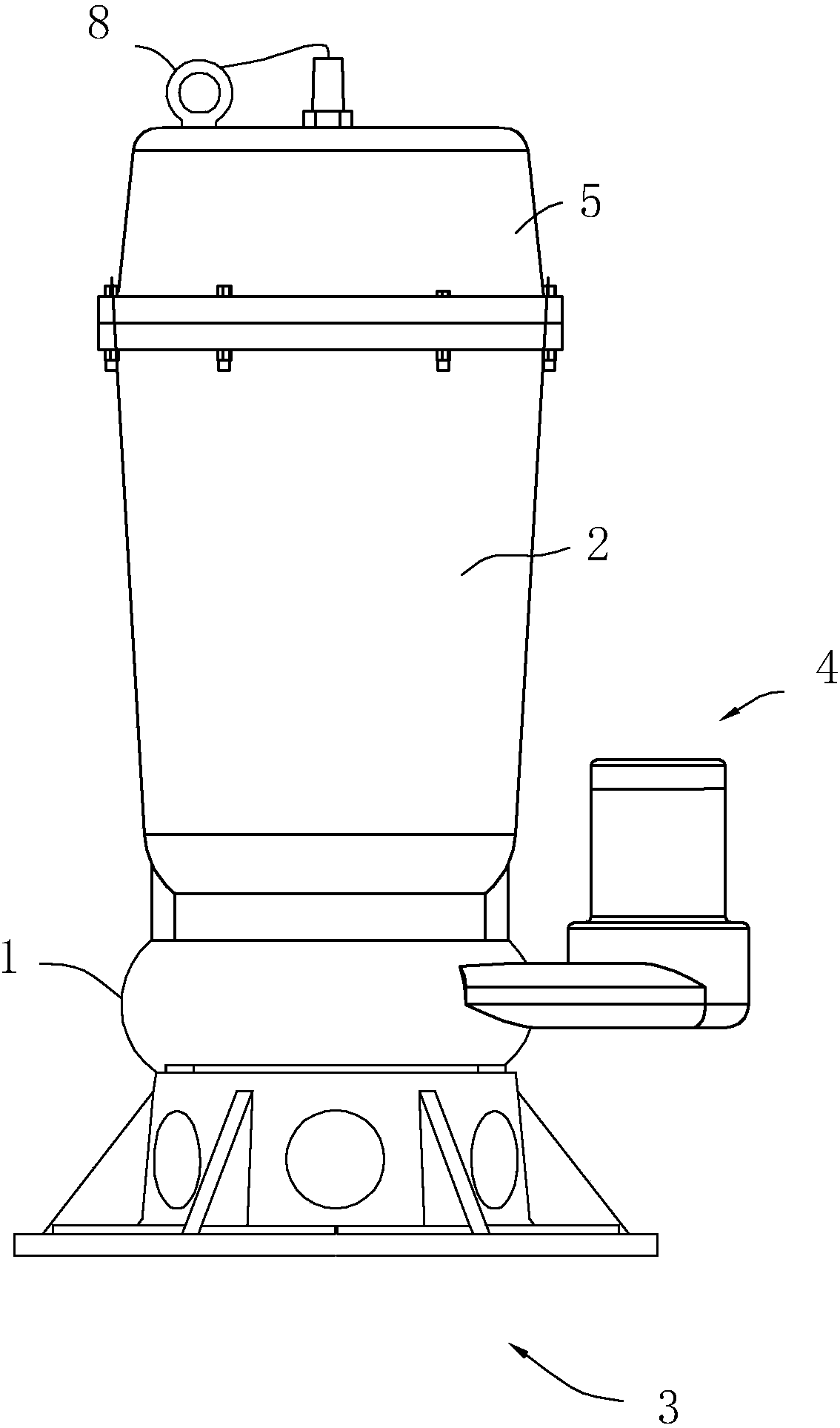

摘要附图
权利要求书
1.一种污水污物潜水电泵，包括泵壳(1)、设于泵壳(1)内的叶轮、以及连接于泵壳(1)的电机(2)，所述电机(2)的输出轴伸入到泵壳(1)内连接在叶轮上，所述电机(2)的顶部安装有端盖(5)，所述端盖(5)上开设有安装孔(6)、以及与安装孔(6)相通的螺纹孔(7)，其特征是，该潜水电泵还包括：
吊环(8)，其具有与安装孔(6)相适配的连接段(81)、以及与螺纹孔(7)相适配的螺纹段(82);
容置槽(9)，其水平设置在端盖(5)内部且与安装孔(6)相通，该容置槽(9)内滑动安装有齿条(10);
限位槽(17)，其周向设置在连接段(81)上，且在连接段(81)安装于安装孔(6)中时，该限位槽(17)与齿条(10)之间水平相对;
步进电机(11)，其设于端盖(5)的内壁上，且其输出轴上连接有与齿条(10)啮合的齿轮(12);
压力检测装置(13)，其设于吊环(8)的内壁的上，该压力检测装置(13)用于检测吊环(8)的内壁是否受力以输出相应得到压力检测信号;
控制装置(18)，其电连接于步进电机(11)，且其响应于压力检测信号控制步进电机(11)转动以将齿条(10)的端部插入到限位槽(17)中。
2.根据权利要求1所述的一种污水污物潜水电泵，其特征是，所述压力检测装置(13)包括：
压力检测部(131)，其设于吊环(8)的内壁上，用于检测吊环(8)的内壁是否受力以输出相应的压力检测值;
压力比较部(132)，其耦接于压力检测部(131)以接收压力检测值，并将压力检测值与预设的基准值进行比较，以根据比较结果输出相应的压力检测信号至控制装置(18)。
3.根据权利要求2所述的一种污水污物潜水电泵，其特征是，所述吊环(8)的内壁上环绕压力检测部(131)设置有橡胶层(14)。
4.根据权利要求1所述的一种污水污物潜水电泵，其特征是，该潜水电泵还包括：
触发装置(15)，其设于连接段(81)上，用于在连接段(81)安装在安装孔(6)中时输出一触发信号;
与门电路，其具有第一输入端、第二输入端和输出端，其第一输入端耦接于压力检测装置(13)以接收压力检测信号，其第二输入端耦接于触发装置(15)以接收触发信号，并从其输出端输出相应的逻辑信号至控制装置(18)以驱使步进电机(11)转动。
5.根据权利要求4所述的一种污水污物潜水电泵，其特征是，所述控制装置(18)包括：
控制器，其输入端电连接于与门电路的输出端以接收逻辑信号，并响应于逻辑信号从其输出端输出相应周期的PWM信号;
电机驱动电路，响应于PWM信号以控制所述步进电机(11)转动。
6.根据权利要求4所述的一种污水污物潜水电泵，其特征是，所述触发装置(15)包括：
干簧管(151)，其设置在安装孔(6)与螺纹孔(7)的衔接处;
磁环(152)，其设置在连接段(81)的端面上，在连接段(81)安装于安装孔(6)中时触发干簧管(151)导通以输出一触发信号。
7.根据权利要求4所述的一种污水污物潜水电泵，其特征是，所述触发装置(15)上电连接有灯光提示电路(16)。
说明书
一种污水污物潜水电泵
技术领域
本实用新型涉及水泵领域，特别涉及一种污水污物潜水电泵。
背景技术
潜水泵是深井提水的重要设备。使用时整个机组将潜入水中工作。把地下水提取到地表。
一般的潜水泵在开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排水管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气也没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。
其中，在潜水泵在下水前需要通过吊车吊起进行检查，因此，通常会在潜水泵的顶部设置有吊环，而现有技术中的吊环多为螺纹连接在潜水泵上，而在潜水泵被吊车吊起时，潜水泵将在吊车上产生一定的转动，将使得吊环与潜水泵之间产生一定的松脱，因此存在一定的改进之处。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污水污物潜水电泵，具有吊环安装稳定的特点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种污水污物潜水电泵，包括泵壳、设于泵壳内的叶轮、以及连接于泵壳的电机，所述电机的输出轴伸入到泵壳内连接在叶轮上，所述电机的顶部安装有端盖，所述端盖上开设有安装孔、以及与安装孔相通的螺纹孔，该潜水电泵还包括：
吊环，其具有与安装孔相适配的连接段、以及与螺纹孔相适配的螺纹段;
容置槽，其水平设置在端盖内部且与安装孔相通，该容置槽内滑动安装有齿条;
限位槽，其周向设置在连接段上，且在连接段安装于安装孔中时，该限位槽与齿条之间水平相对;
步进电机，其设于端盖的内壁上，且其输出轴上连接有与齿条啮合的齿轮;
压力检测装置，其设于吊环的内壁的上，该压力检测装置用于检测吊环的内壁是否受力以输出相应得到压力检测信号;
控制装置，其电连接于步进电机，且其响应于压力检测信号控制步进电机转动以将齿条的端部插入到限位槽中。
通过上述技术方案，吊环的连接段完全安装进入到安装孔中后，限位槽将与齿条水平相对，吊车通过吊环将该潜水电泵吊起时，吊车的吊钩将勾持在吊环的内壁上，此时，压力检测装置输出相应的压力检测信号至控制装置中，控制装置驱动步进电机转动一定的角度，以使得齿条在齿轮的作用下沿着容置槽滑动并且滑插进入到限位槽中，齿条能对连接段轴向方向上限位，而有效避免了吊环从端盖上松脱，以防止潜水电泵从吊车上掉落，从而在一定程度上提高了吊车吊起该潜水电泵的安全性。
优选的，所述压力检测装置包括：
压力检测部，其设于吊环的内壁上，用于检测吊环的内壁是否受力以输出相应的压力检测值;
压力比较部，其耦接于压力检测部以接收压力检测值，并将压力检测值与预设的基准值进行比较，以根据比较结果输出相应的压力检测信号至控制装置。
通过上述技术方案，压力检测部实时检测吊车的吊钩对于吊环的压力，在吊车吊起该潜水电泵时，将使得压力检测值持续大于预设的基准值，检测精度高。
优选的，所述吊环的内壁上环绕压力检测部设置有橡胶层。
通过上述技术方案，橡胶层的设置，能避免吊车的吊钩对压力检测部造成损伤，并且橡胶层能使得压力检测部检测时受力更加均匀
优选的，该潜水电泵还包括：
触发装置，其设于连接段上，用于在连接段安装在安装孔中时输出一触发信号;
与门电路，其具有第一输入端、第二输入端和输出端，其第一输入端耦接于压力检测装置以接收压力检测信号，其第二输入端耦接于触发装置以接收触发信号，并从其输出端输出相应的逻辑信号至控制装置以驱使步进电机转动。
通过上述技术方案，在连接段完全嵌合进入到安装孔中且吊车吊起该潜水电泵时，控制装置才控制步进电机转动;触发装置的设置，提高齿条滑插进入到限位槽中的精准性。
优选的，所述控制装置包括：
控制器，其输入端电连接于与门电路的输出端以接收逻辑信号，并响应于逻辑信号从其输出端输出相应周期的PWM信号;
电机驱动电路，响应于PWM信号以控制所述步进电机转动。
通过上述技术方案，控制器、电机驱动电路成本较低，易于后期的维护与更换。
优选的，所述触发装置包括：
干簧管，其设置在安装孔与螺纹孔的衔接处;
磁环，其设置在连接段的端面上，在连接段安装于安装孔中时触发干簧管导通以输出一触发信号。
通过上述技术方案，在连接段嵌合进入到安装孔中时，磁环将触发干簧管的导通，使得干簧管输出一触发信号，触发灵敏度高。
优选的，所述触发装置上电连接有灯光提示电路。
通过上述技术方案，灯光提示电路提示工作人员吊环已经安装完毕，灯光提示电路的设置给予工作人员更加清楚、醒目的指示。
综上所述，本实用新型对比于现有技术的有益效果为：
吊环的连接段完全安装进入到安装孔中后，限位槽将与齿条水平相对，吊车通过吊环将该潜水电泵吊起时，吊车的吊钩将勾持在吊环的内壁上，此时，压力检测装置输出相应的压力检测信号至控制装置中，控制装置驱动步进电机转动一定的角度，以使得齿条在齿轮的作用下沿着容置槽滑动并且滑插进入到限位槽中，有效避免了吊环从端盖上松脱，以防止潜水电泵从吊车上掉落，从而在一定程度上提高了吊车吊起该潜水电泵的安全性。
