申请日2016.12.16
公开(公告)日2017.03.08
IPC分类号B01D36/02
摘要
本发明提供了一种移动式污水净化处理器，其包括板车、设置于所述板车上的污水收集处理桶、设置于所述污水收集处理桶的一侧的支架、设置于所述支架的下方的污泥泵、设置于所述支架的上方的板框式压滤机、过滤器、连接管。本发明的污水净化处理器结构简单，可快速移动，不受地域限制，利用率高，且所需过滤层材料常见且价格低廉，由此实现了在尽可能不增加企业负担的情况下治污减排。本发明还提供了一种污水净化处理方法。

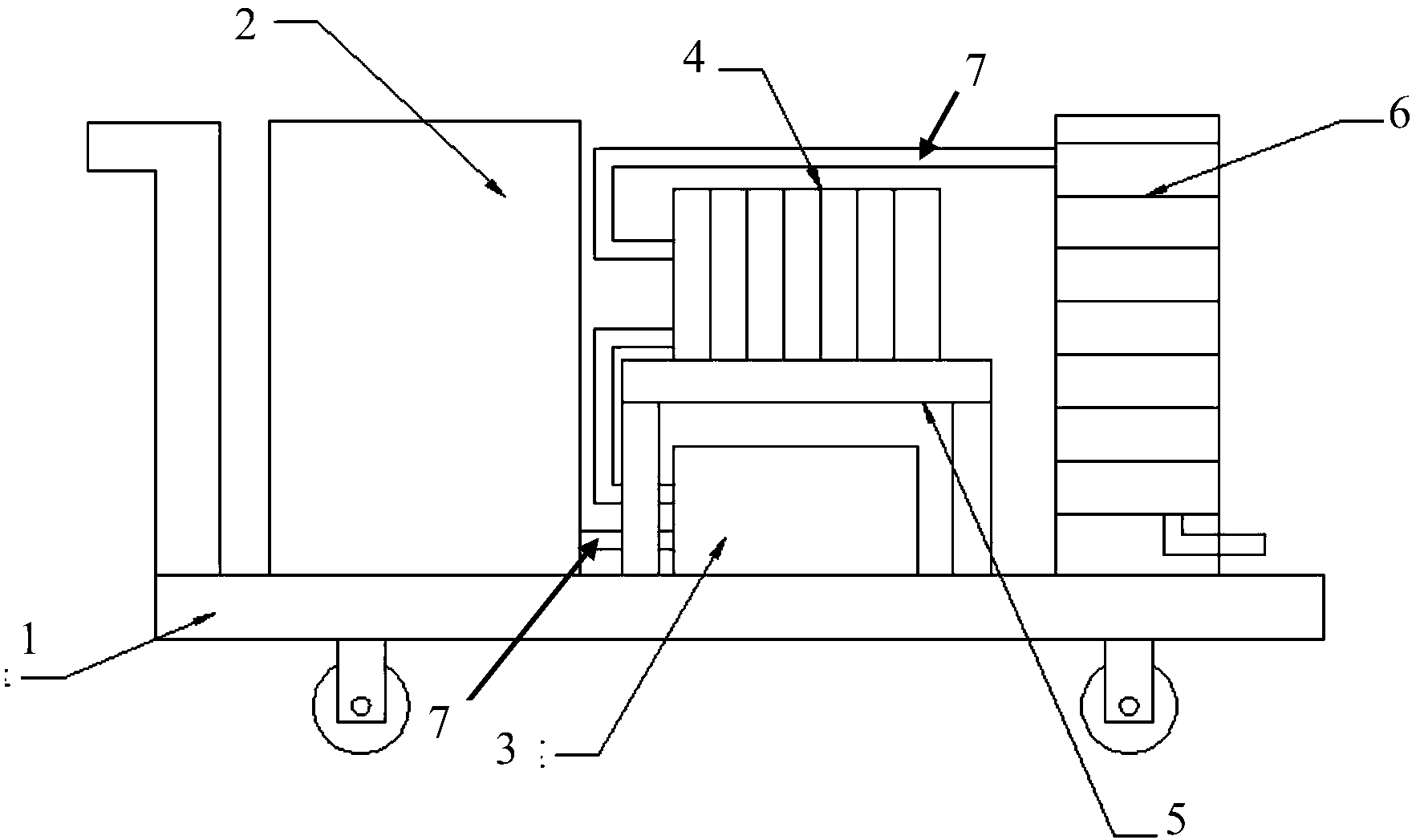

摘要附图
权利要求书
1.一种移动式污水净化处理器，其特征在于，其包括板车、设置于所述板车上的污水收集处理桶、设置于所述污水收集处理桶的一侧的支架、设置于所述支架的下方的污泥泵、设置于所述支架的上方的板框式压滤机、与所述板框式压滤机连接的过滤器以及连接管。
2.根据权利要求1所述的移动式污水净化处理器，其特征在于，所述污水收集处理桶通过所述连接管与所述污泥泵的入口连接，所述板框式压滤器的入口通过所述连接管与所述污泥泵的出口连接，当启动所述污泥泵时，所述污水收集处理桶中的污水被吸入所述板框式压滤机中进行固液分离处理。
3.根据权利要求1或2所述的移动式污水净化处理器，其特征在于，所述过滤器的上部设置有入口，该入口与所述板框式压滤机的出口通过所述连接管连接，在所述过滤器的底部设置有出口。
4.根据权利要求3所述的移动式污水净化处理器，其特征在于，所述过滤器设置有六层过滤层，包括腈纶棉无纺布层、活性炭层、石砂层、熟石灰层、活性炭层和过滤棉层。
5.根据权利要求3所述的移动式污水净化处理器，其特征在于，所述活性炭层厚度为2cm，所述石砂层厚度为3cm，所述熟石灰层厚度为3cm。
6.根据权利要求1所述的移动式污水净化处理器，其特征在于，所述污泥泵为螺杆式污泥泵。
7.根据权利要求1所述的移动式污水净化处理器，其特征在于，所述污水收集处理桶为原聚乙烯桶。
8.根据权利要求1所述的移动式污水净化处理器，其特征在于，所述板框式压滤机的滤布为5微米密度的滤布。
9.根据权利要求1所述的移动式污水净化处理器，其特征在于，所述连接管采用聚丙烯材质管。
10.一种污水净化处理方法，其特征在于，采用如权利要求1～9的任一项所述的移动式污水净化处理器进行，包括如下步骤：
步骤一：将所述移动式污水净化处理器移动至所需地点，收集污水至所述污水收集处理桶中;
步骤二：启动所述污泥泵，通过所述污泥泵将所述污水收集处理桶中的污水吸至所述板框式压滤机，通过该板框式压滤机对污水进行固液分离处理;
步骤三：随着污水继续被所述污泥泵吸引至所述板框式压滤机中，在后续进入的污水的压力下，经固液分离处理之后的污水通过所述连接管，经所述过滤器的入口进入所述过滤器中;
步骤四：在自身重力作用下，污水依次通过腈纶棉无纺布层、活性炭层、石砂层、熟石灰层、活性炭层、过滤棉层，并从所述过滤器的出口流出至指定地点。
说明书
一种移动式污水净化处理器及污水净化处理方法
技术领域
本发明涉及一种移动式污水净化处理器及污水净化处理方法。
背景技术
随着国家对水污染问题的日益重视和广大人民群众环保意识的日益提高，国家对污水排放的管理也越来越严格，已采取措施严控违法排放，重污染企业，特别是传统化工企业和用水量大的企业首当其冲，其排污和用水受到越来越严厉的限制。尤其是印刷工业企业，长期因污水排放问题社会舆论压力很大，在目前越来越严峻的政策下可谓举步维艰，唯一的出路就是贯彻国家政策，深入彻底治污，实现污水零排放，水资源的循环利用。
但以印刷、化工为代表的企业大多历史悠久，创建之初并没有考虑为污水处理设备预留空间，而且污水净化装置的添加成本高，因此老式厂房根本无法满足为每台机器配备污水净化装置。
发明内容
针对上述问题，本发明的目的是提供一种污水净化处理器及污水净化处理方法，以实现尽可能低成本地治污减排。
为达到上述目的，本发明采用如下技术方案。
根据本发明的一个具体实施方式，提供了一种移动式污水净化处理器，其包括板车、设置于所述板车上的污水收集处理桶、设置于所述污水收集处理桶的一侧的支架、设置于所述支架的下方的污泥泵、设置于所述支架的上方的板框式压滤机、与所述板框式压滤机连接的过滤器以及连接管。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述污水收集处理桶通过所述连接管与所述污泥泵的入口连接，所述板框式压滤器的入口通过所述连接管与所述污泥泵的出口连接，当启动所述污泥泵时，所述污水收集处理桶中的污水被吸入所述板框式压滤机中进行固液分离处理。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述过滤器的上部设置有入口，该入口与所述板框式压滤机的出口通过所述连接管连接，在所述过滤器的底部设置有出口。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述过滤器设置有六层过滤层，包括腈纶棉无纺布层、活性炭层、石砂层、熟石灰层、活性炭层和过滤棉层。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述活性炭层厚度为2cm，所述石砂层厚度为3cm，所述熟石灰层厚度为3cm。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述污泥泵为螺杆式污泥泵。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述污水收集处理桶为原聚乙烯桶。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述板框式压滤机的滤布为5微米密度的滤布。
根据本发明的一个实施例的移动式污水净化处理器，其中，所述连接管采用聚丙烯材质管。
根据本发明的一个具体实施方式，提供了一种污水净化处理方法，其采用如上所述的任一移动式污水净化处理器进行，包括如下步骤：
步骤一：将所述移动式污水净化处理器移动至所需地点，收集污水至所述污水收集处理桶中;
步骤二：启动所述污泥泵，通过所述污泥泵将所述污水收集处理桶中的污水吸至所述板框式压滤机，通过该板框式压滤机对污水进行固液分离处理;
步骤三：随着污水继续被所述污泥泵吸引至所述板框式压滤机中，在后续进入的污水的压力下，经固液分离处理之后的污水通过所述连接管，经所述过滤器的入口进入所述过滤器中;
步骤四：在自身重力作用下，污水依次通过腈纶棉无纺布层、活性炭层、石砂层、熟石灰层、活性炭层、过滤棉层，并从所述过滤器的出口流出至指定地点。
本发明的污水净化处理器结构简单，可迅速移动，不受地域限制，利用率高，所需过滤层材料常见且价格低廉，由此实现了在尽可能不增加企业负担的情况下治污减排。
