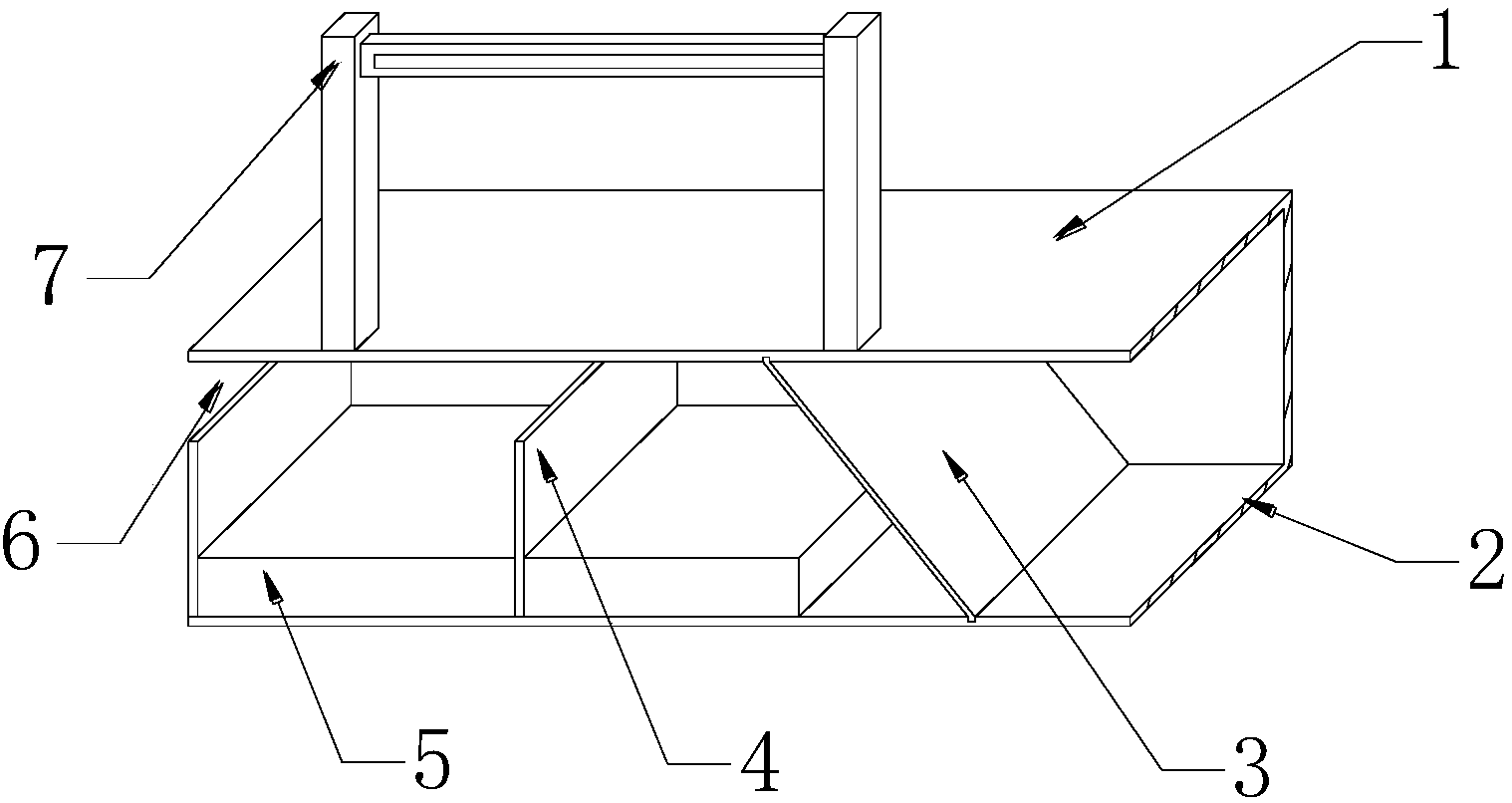

本实用新型提供一种城市污水砂渣滤袋，包括滤布、连接板、钢丝网、支板、凸台、起吊机、卷带、转轴、侧板、吊耳以及吊钩，所述连接板上安装有钢丝网，所述支板分别安装在连接板之间前部位置和后部位置，所述钢丝网设置在滤布之间，该设计便于滤料填料的填充以及更换，过滤效果好，所述转轴分别安装在起吊机左端面和右端面，所述转轴上安装有卷带，所述转轴通过卷带与侧板相连接，所述滤袋二以及滤袋一前端面均安装有吊耳，所述吊钩通过吊绳与起吊机相连接，所述吊钩装配在吊耳内，该设计减轻了工作人员更换填料过程中的工作强度，本实用新型使用方便，结构简单，过滤效果好，滤料填料更换方便。
摘要附图
权利要求书
1.一种城市污水砂渣滤袋，包括主体组件、滤袋一(3)以及更换组件(7)，其特征在于：所述主体组件包括支架体(1)、入口(2)、挡板(4)、滤袋二(5)以及出口(6)，所述入口(2)设置在支架体(1)右端，所述挡板(4)设有两个，所述滤袋二(5)设有两个，所述挡板(4)与滤袋二(5)相间布置，所述挡板(4)与滤袋均安置在支架体(1)内部下端面上，所述出口(6)设置在支架体(1)左端;
所述滤袋一(3)通过凸台(35)安装在支架体(1)内，所述滤袋一(3)包括滤布(31)、连接板(32)、钢丝网(33)、支板(34)以及凸台(35)，所述连接板(32)设有两组，所述连接板(32)上安装有钢丝网(33)，所述支板(34)设有两个，所述支板(34)分别安装在连接板(32)之间前部位置和后部位置，所述滤布(31)设有两块，所述钢丝网(33)设置在滤布(31)之间;
所述更换组件(7)包括起吊机(71)、卷带(72)、转轴(73)、电机(74)、侧板(75)、吊耳(76)以及吊钩(77)，所述起吊机(71)安装在支架体(1)上端面，所述转轴(73)设有两根，所述转轴(73)分别安装在起吊机(71)左端面和右端面，所述转轴(73)上安装有卷带(72)，所述卷带(72)下端固定在侧板(75)上部位置，所述转轴(73)通过卷带(72)与侧板(75)相连接，所述转轴(73)通过皮带与电机(74)相连接，所述电机(74)设置在起吊机(71)右侧，所述电机(74)固定在支架体(1)上端面，所述侧板(75)下端通过铰链安装在支架体(1)下端面前部位置，所述滤袋二(5)以及滤袋一(3)前端面均安装有吊耳(76)，所述吊钩(77)通过吊绳与起吊机(71)相连接，所述吊钩(77)装配在吊耳(76)内。
2.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述出口(6)出固定有挡板(4)。
3.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述滤袋二(5)内部结构与滤袋一(3)相同。
4.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述支架体(1)内部上端面和下端面均开设有滑槽且凸台(35)装配在滑槽内部。
5.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述电机(74)通过电线与电源相连接。
6.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述滤布(31)与支板(34)通过螺栓相连接。
7.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述滤袋一(3)与支架体(1)内部下端面呈135°夹角安装。
8.根据权利要求1所述的一种城市污水砂渣滤袋，其特征在于：所述钢丝网(33)之间填充有石英砂、砾石、无烟煤、锰砂、瓷砂滤料、活性氧化铝球、颗粒活性炭以及纤维束滤料。
说明书
一种城市污水砂渣滤袋
技术领域
本实用新型是一种城市污水砂渣滤袋，属于环保技术领域。
背景技术
城市污水是排入城镇污水系统的污水的统称。在合流制排水系统中，还包括生产废水和截留的雨水。城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理，城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺，现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理工艺。
现有的污水处理系统中，滤料只是简单地投放，当滤料使用一定期限后就往往产生堵塞的问题，需要更换，对于水体下面的滤料层更换及其麻烦。国内运用较多的初级生态污水处理技术是人工湿地处理技术，主要发挥作用的是由填料、土壤和植物根系组成的基质层，一般采用的填料是砾石、卵石、极细的土壤等，这些基质大多是平铺在一定的深度对水中污染物发挥拦截、吸附、沉淀等作用。人工湿地建成后对填料的更换往往需要截流、抽水、清洗、更换等过程，非常麻烦。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种城市污水砂渣滤袋，以解决上述背景技术中提出的问题，本实用新型使用方便，结构简单，过滤效果好，滤料填料更换方便。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种城市污水砂渣滤袋，包括主体组件、滤袋一以及更换组件，所述主体组件包括支架体、入口、挡板、滤袋二以及出口，所述入口设置在支架体右端，所述挡板设有两个，所述滤袋二设有两个，所述挡板与滤袋二相间布置，所述挡板与滤袋均安置在支架体内部下端面上，所述出口设置在支架体左端，所述滤袋一通过凸台安装在支架体内，所述滤袋一包括滤布、连接板、钢丝网、支板以及凸台，所述连接板设有两组，所述连接板上安装有钢丝网，所述支板设有两个，所述支板分别安装在连接板之间前部位置和后部位置，所述滤布设有两块，所述钢丝网设置在滤布之间，所述更换组件包括起吊机、卷带、转轴、电机、侧板、吊耳以及吊钩，所述起吊机安装在支架体上端面，所述转轴设有两根，所述转轴分别安装在起吊机左端面和右端面，所述转轴上安装有卷带，所述卷带下端固定在侧板上部位置，所述转轴通过卷带与侧板相连接，所述转轴通过皮带与电机相连接，所述电机设置在起吊机右侧，所述电机固定在支架体上端面，所述侧板下端通过铰链安装在支架体下端面前部位置，所述滤袋二以及滤袋一前端面均安装有吊耳，所述吊钩通过吊绳与起吊机相连接，所述吊钩装配在吊耳内。
进一步地，所述出口出固定有挡板。
进一步地，所述滤袋二内部结构与滤袋一相同。
进一步地，所述支架体内部上端面和下端面均开设有滑槽且凸台装配在滑槽内部。
进一步地，所述电机通过电线与电源相连接。
进一步地，所述滤布与支板通过螺栓相连接。
进一步地，所述滤袋一与支架体内部下端面呈135°夹角安装。
进一步地，所述钢丝网之间填充有石英砂、砾石、无烟煤、锰砂、瓷砂滤料、活性氧化铝球、颗粒活性炭以及纤维束滤料。
本实用新型的有益效果：本实用新型的一种城市污水砂渣滤袋，因本实用新型添加了滤布、连接板、钢丝网以及凸台，该设计便于滤料填料的填充以及更换，过滤效果好，解决了现有技术中滤料随便投放，容易被污水冲刷到一起，降低过滤效果，且更换不方便的问题。
因本实用新型添加了起吊机、卷带、吊耳、侧板以及电机，该设计减轻了工作人员更换填料过程中的工作强度，解决了现有技术中更换填料时，通过人工方式将滤袋从污水处理装置中取出，工作人员劳动强度大的问题。
因出口处设置有挡板，该设计使污水过滤更彻底，应添加了滑槽，该设计便于滤袋一的安装，因添加了电源，该设计为转轴的转动提供了便利，因添加了螺栓，该设计便于滤布与支板相连接，本实用新型使用方便，结构简单，过滤效果好，滤料填料更换方便。
