申请日2017.04.12
公开(公告)日2017.07.21
IPC分类号B02C17/10; B02C17/16; B02C17/18; B02C23/08; F26B21/00; C02F1/00
摘要
一种高效固体污水处理剂加工系统，包括粗粉成型装置和污水处理剂剪切烘干一体装置，经过粗粉成型装置初步粉碎的粗粉处理剂进入到剪切烘干一体装置进行处理，其特征是，所述粗粉成型装置包括粗粉成型壳体、粗粉转轴、滤网、粉碎钢球，由液动马达驱动的粗粉转轴上固接有螺旋输料片，粉碎钢球置于粗粉成型壳体内，不断被螺旋输料片翻起然后落下对粗粉成型壳体内的固体原料进行初步粉碎。
权利要求书
1.一种高效固体污水处理剂加工系统，包括粗粉成型装置和污水处理剂剪切烘干一体装置，经过粗粉成型装置初步粉碎的粗粉处理剂进入到剪切烘干一体装置进行处理，其特征是，所述粗粉成型装置包括粗粉成型壳体、粗粉转轴、滤网、粉碎钢球，由液动马达驱动的粗粉转轴上固接有螺旋输料片，粉碎钢球置于粗粉成型壳体内，不断被螺旋输料片翻起然后落下对粗粉成型壳体内的固体原料进行初步粉碎。
2.根据权利要求1所述的一种高效固体污水处理剂加工系统，其特征是，所述螺旋输料片由耐磨的高锰不锈钢制成;所述粗粉成型装置的左端顶部连通有处理剂入料管，其右端连通有处理剂出料管。
3.根据权利要求2所述的一种高效固体污水处理剂加工系统，其特征是，所述处理剂入料管的侧壁上安装有送风机，用于向粗粉成型壳体内送入热风的送风机出口连通电加热器，电加热器的出口连通多个伸入粗粉成型壳体内的热风喷嘴，处理剂出料管的侧壁上开设有至少一个排气孔。
4.根据权利要求3所述的一种高效固体污水处理剂加工系统，其特征是，所述滤网的孔径小于粉碎钢球的孔径，经过初步粉碎后的固体处理剂能从滤网孔中通过而粉碎钢球不能通过。
5.根据权利要求4所述的一种高效固体污水处理剂加工系统，其特征是，污水处理剂剪切烘干一体装置包括污水处理剂筒体、处理剂剪切片、螺纹转轴、处理剂内螺旋体、处理剂外螺旋体、处理剂移动圆壳和处理剂破碎板，圆筒状的污水处理剂筒体的顶壁凸起形成中空圆环状的容纳环体，处理剂移动圆壳的上部可伸入容纳环体中;污水处理剂筒体的顶壁中心上固接有固定内螺纹筒，由旋转电机驱动旋转的螺纹转轴穿过固定内螺纹筒，竖直布置的螺纹转轴上具有外螺纹，螺纹转轴上由上而下依次固接有处理剂剪切片和处理剂料盘，两个对称布置的处理剂剪切片的外沿均布置有锯齿;污水处理剂筒体的外壁两侧分别通过一个污水处理剂筒体支脚固接于固定面上。
6.根据权利要求5所述的一种高效固体污水处理剂加工系统，其特征是，处理剂移动圆壳的底部通过多个固定柱固接有固定圆盘，位于处理剂料盘正下方的固定圆盘被螺纹转轴穿过，螺纹转轴的末端固接有处理剂接触盘;处理剂内螺旋体盘旋固接在处理剂移动圆壳的内壁上，处理剂移动圆壳上还开设有多个处理剂穿孔;处理剂外螺旋体盘旋固接在污水处理剂筒体的圆周内壁上，容纳环体外侧的污水处理剂筒体顶壁上连通有两个处理剂热风干燥管，两个处理剂热风干燥管分布在污水处理剂筒体的两侧。
7.根据权利要求6所述的一种高效固体污水处理剂加工系统，其特征是，顶壁上通过两个支柱固接有处理剂缓冲箱，处理剂缓冲箱的上端连通有处理剂入料斗，处理剂缓冲箱的底部中心处连通有处理剂落料管，处理剂落料管分叉为两个支管与污水处理剂筒体内部连通，两个支管布置在固定内螺纹筒的两侧且两个支管之间的距离小于两个处理剂剪切片外端之间的距离;处理剂移动圆壳的上沿两侧分别固接有齿板柱，齿板柱穿过容纳环体的上壁，其上部为第一齿板，第一齿板上布置有多个直齿，容纳环体上的齿板柱上还固接有铁制的配重块;处理剂移动圆壳与容纳环体之间的齿板柱上套设有弹簧，弹簧用于为处理剂移动圆壳下行时提供向下的弹簧力。
8.根据权利要求7所述的一种高效固体污水处理剂加工系统，其特征是，处理剂缓冲箱的底部两侧分别固接有一个外延板，每个外延板上通过轴承支脚固接有支撑轴承，支撑轴承中承接水平设置的齿轮转轴，齿轮转轴上分别固接有外齿轮和内齿轮，外齿轮与第一齿板相啮合，内齿轮与其上方的第二齿板相啮合，第二齿板通过连接柱与处理剂缓冲箱中的处理剂破碎板固接，连接柱穿过处理剂缓冲箱的侧壁，两个处理剂破碎板的内侧面上具有多个破碎锥体，处理剂破碎板与处理剂缓冲箱的内壁之间通过处理剂破碎板弹簧固接，处理剂破碎板弹簧用于为处理剂破碎板向外运动和处理剂移动圆壳向下运动提供恢复力。
9.根据权利要求8所述的一种高效固体污水处理剂加工系统，其特征是，当旋转电机正向旋转时，螺纹转轴在固定内螺纹筒的配合下向上移动，此时处理剂接触盘上移并与固定圆盘接触，推动固定圆盘和处理剂移动圆壳上移，由此两侧的第一齿板也向上运动并推动外齿轮转动，左侧的外齿轮顺时针转动，右侧的外齿轮逆时针转动，内齿轮的转向与外齿轮相同，则此时左侧的处理剂破碎板在左侧的第二齿板的推动下向右运动，右侧的处理剂破碎板在右侧的第二齿板的推动下向左运动，对处理剂缓冲箱内的处理剂进行夹击破碎，而后处理剂由处理剂落料管落入到污水处理剂筒体内，下落过程中被旋转的处理剂剪切片剪切。
10.根据权利要求9所述的一种高效固体污水处理剂加工系统，其特征是，被剪切的处理剂由于撞击作用，一部分被击飞到处理剂移动圆壳的内壁上，另一部分落下处理剂料盘上，击飞到处理剂移动圆壳内壁上的处理剂一部分落到处理剂内螺旋体上盘旋落下，另一部分直接穿过处理剂穿孔进入到处理剂移动圆壳与污水处理剂筒体的圆周内壁之间，并落到处理剂外螺旋体上盘旋落下;而落下到处理剂料盘上的处理剂，在处理剂料盘的旋转离心力作用下，从处理剂料盘的边缘甩出也撞击到处理剂移动圆壳上，从处理剂热风干燥管进入的热风一方面直接对处理剂移动圆壳与污水处理剂筒体的圆周内壁之间的处理剂进行烘干干燥，另一方面热风从处理剂穿孔流出对位于处理剂外螺旋体上的处理剂进行烘干。
说明书
一种高效固体污水处理剂加工系统
技术领域
本发明涉及污水处理领域，具体涉及一种高效固体污水处理剂加工系统。
背景技术
在污水处理领域中，固体处理剂是最常用的一类污水处理剂。固体污水处理剂的制备，往往要经过初步粉碎得到粗粉、进一步的破碎和剪切、烘干以及后续的进一步处理才能成型。因此，研制一种高效的固体污水处理剂加工系统是十分有必要的。
发明内容
针对上述问题，本发明提供一种高效固体污水处理剂加工系统。
本发明的目的采用以下技术方案来实现：

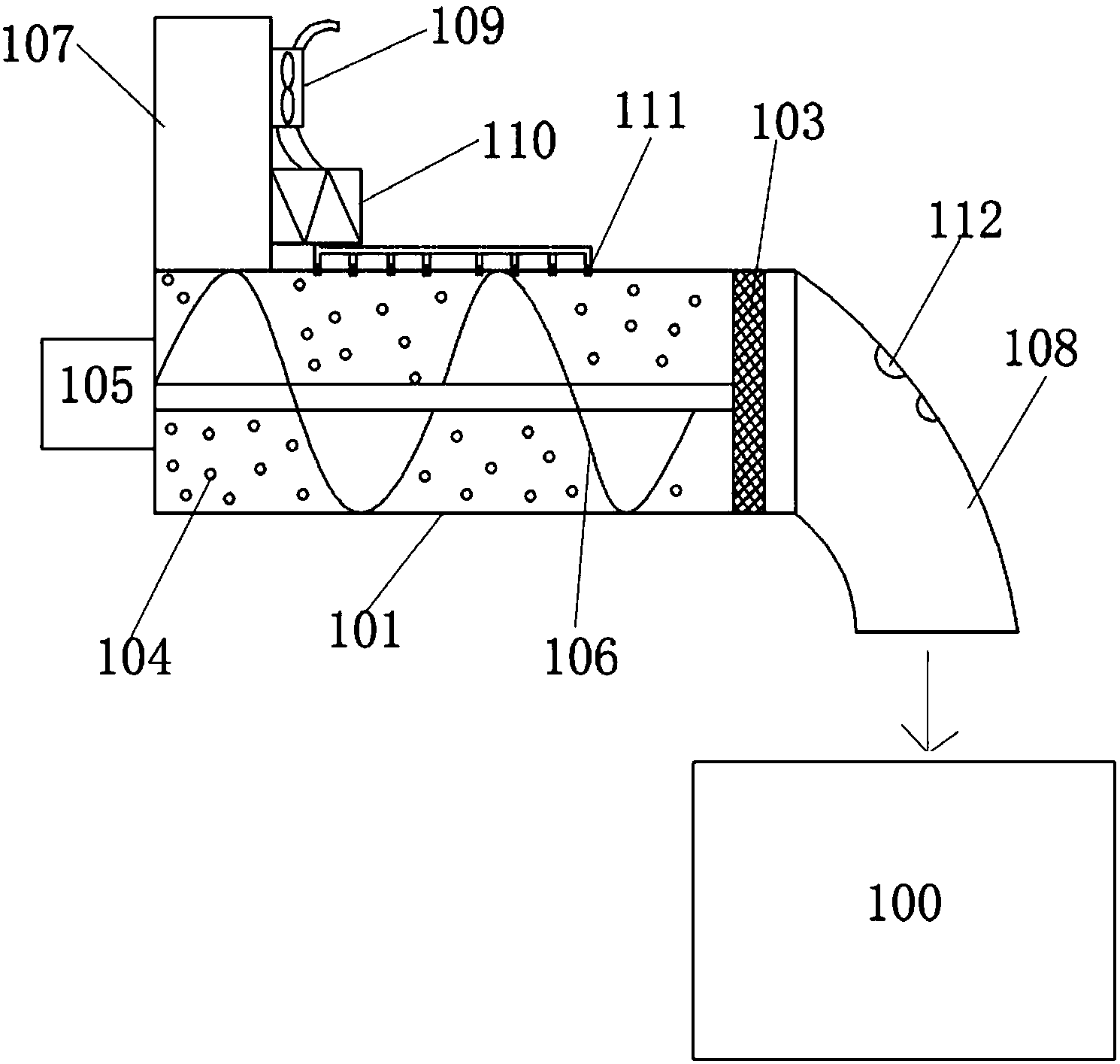

一种高效固体污水处理剂加工系统，包括粗粉成型装置和污水处理剂剪切烘干一体装置，经过粗粉成型装置初步粉碎的粗粉处理剂进入到剪切烘干一体装置进行处理，所述粗粉成型装置包括粗粉成型壳体、粗粉转轴、滤网、粉碎钢球，由液动马达驱动的粗粉转轴上固接有螺旋输料片，粉碎钢球置于粗粉成型壳体内，不断被螺旋输料片翻起然后落下对粗粉成型壳体内的固体原料进行初步粉碎。
本发明的有益效果为：该固体污水处理剂加工系统结构简单实用，相对于传统的利用壳体转动来带动粉碎钢球上翻的初步粉碎方案来说，能集螺旋输送和粉碎于一体，在实际使用中取得了很好的效果。
