申请日2017.02.22
公开(公告)日2017.09.19
IPC分类号C02F9/10; B04B1/20; B04B15/02
摘要
本实用新型公开了一种废水处理专用的可自动净化卧螺沉降离心机，包括支撑杆、分离腔和沉淀池，所述沉淀池的上方设置有进液口，且沉淀池右侧设置有水泵，所述水泵的左侧设置有不锈钢管道，且水泵上方靠近沉淀池的右侧位置处设置有加石灰口，所述不锈钢管道的上方设置有控制进水阀;本实用新型结构科学合理，设置了活性炭过滤网，把分离出来的水再进行过滤，把水中的一些吸附对人体有伤害的元素吸附掉，而且在储水箱内设置有电加热器，能够再次把水中的细菌除掉，水的温度越高活性炭的吸附能力越强，所以电加热器也有助于增强活性炭的吸附能力，避免了因分离的水不够干净，而导致人或动物饮用身体出现不健康的问题。
权利要求书

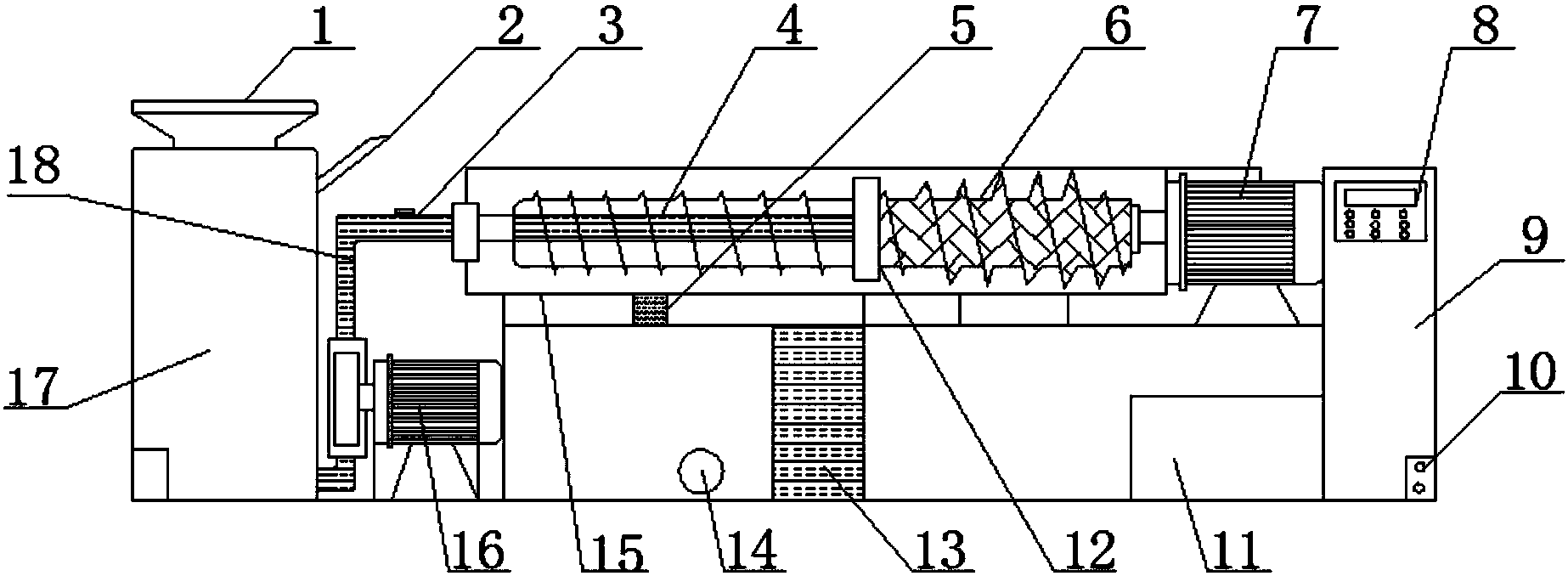

1.一种废水处理专用的可自动净化卧螺沉降离心机，包括支撑杆(9)、分离腔(15)和沉淀池(17)，其特征在于：所述沉淀池(17)的上方设置有进液口(1)，且沉淀池(17)右侧设置有水泵(16)，所述水泵(16)的左侧设置有不锈钢管道(18)，且水泵(16)上方靠近沉淀池(17)的右侧位置处设置有加石灰口(2)，所述不锈钢管道(18)的上方设置有控制进水阀(3)，所述分离腔(15)安装在不锈钢管道(18)的右侧，且分离腔(15)的下方设置有活性炭过滤网(5)，所述活性炭过滤网(5)的下方设置有出水口(14)，且活性炭过滤网(5)下方靠近出水口(14)的右侧位置处设置有电加热器(13)，所述分离腔(15)的内部设置有差速轴(12)，且分离腔(15)的右侧设置有卧螺沉降离心泵(7)，所述差速轴(12)的左侧设置有差速轴(4)，且差速轴(12)的右侧设置有拖渣轴(6)，所述支撑杆(9)安装在卧螺沉降离心泵(7)的右侧，且支撑杆(9)的前表面上嵌入设置有接电口(10)，所述支撑杆(9)的上方设置有卧螺沉降离心机控制开关(8)，且支撑杆(9)左侧靠近电加热器(13)的右侧位置处设置有出渣口(11)，所述卧螺沉降离心泵(7)、电加热器(13)和水泵(16)均与卧螺沉降离心机控制开关(8)电性连接,所述卧螺沉降离心机控制开关(8)与接电口(10)电性连接。
2.根据权利要求1所述的一种废水处理专用的可自动净化卧螺沉降离心机，其特征在于：所述差速轴(4)与拖渣轴(6)通过差速轴(12)固定连接。
3.根据权利要求1所述的一种废水处理专用的可自动净化卧螺沉降离心机，其特征在于：所述分离腔(15)与水泵(16)通过不锈钢管道(18)固定连接。
4.根据权利要求1所述的一种废水处理专用的可自动净化卧螺沉降离心机，其特征在于：所述活性炭过滤网(5)为圆柱型结构。
5.根据权利要求1所述的一种废水处理专用的可自动净化卧螺沉降离心机，其特征在于：所述电加热器(13)为长方体结构。
说明书
一种废水处理专用的可自动净化卧螺沉降离心机
技术领域
本实用新型属于废水处理技术领域，具体涉及一种废水处理专用的可自动净化卧螺沉降离心机。
背景技术
卧式螺旋离心机是一种螺旋卸料沉降离心机。主要由高转速的转鼓、与转鼓转向相同且转速比转鼓略低的带空心转轴的螺旋输送器和差速器等部件组成。当要分离的悬浮液由空心转轴送入转筒后,在高速旋转产生的离心力作用下，立即被甩入转鼓腔内。高速旋转的转鼓产生强大的离心力把比液相密度大的固相颗粒甩贴在转鼓内壁上，形成固体层(因为环状，称为固环层);水分由于密度较小，离心力小，因此只能在固环层内侧形成液体层，称为液环层。由于螺旋和转鼓的转速不同，二者存在有相对运动(即转速差)，利用螺旋和转鼓的相对运动把固环层的污泥缓慢地推动到转鼓的锥端，并经过干燥区后，由转鼓圆周分布的出口连续排出;液环层的液体则靠重力由堰口连续"溢流"排至转鼓外，形成分离液。
但是目前市场上的卧螺沉降离心机不仅结构复杂，而且功能单一，没有设置活性炭过滤网与电加热器，分离出来的水里面存在很多细菌，人们不能放心的使用。
实用新型内容
本实用新型的目的在于提供一种废水处理专用的可自动净化卧螺沉降离心机，以解决上述背景技术中提出没有设置活性炭过滤网与电加热器，分离出来的水里面存在很多细菌的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理专用的可自动净化卧螺沉降离心机，包括支撑杆、分离腔和沉淀池，所述沉淀池的上方设置有进液口，且沉淀池右侧设置有水泵，所述水泵的左侧设置有不锈钢管道，且水泵上方靠近沉淀池的右侧位置处设置有加石灰口，所述不锈钢管道的上方设置有控制进水阀，所述分离腔安装在不锈钢管道的右侧，且分离腔的下方设置有活性炭过滤网，所述活性炭过滤网的下方设置有出水口，且活性炭过滤网下方靠近出水口的右侧位置处设置有电加热器，所述分离腔的内部设置有差速轴，且分离腔的右侧设置有卧螺沉降离心泵，所述差速轴的左侧设置有差速轴，且差速轴的右侧设置有拖渣轴，所述支撑杆安装在卧螺沉降离心泵的右侧，且支撑杆的前表面上嵌入设置有接电口，所述支撑杆的上方设置有卧螺沉降离心机控制开关，且支撑杆左侧靠近电加热器的右侧位置处设置有出渣口，所述卧螺沉降离心泵、电加热器和水泵均与卧螺沉降离心机控制开关电性连接,所述卧螺沉降离心机控制开关与接电口电性连接。
优选的，所述差速轴与拖渣轴通过差速轴固定连接。
优选的，所述分离腔与水泵通过不锈钢管道固定连接。
优选的，所述活性炭过滤网为圆柱型结构。
优选的，所述电加热器为长方体结构。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，设置了活性炭过滤网，把分离出来的水再进行过滤，把水中对人体有伤害的元素吸附掉，而且在储水箱内设置有电加热器，通过加热的方式把水中的细菌除掉，水的温度越高活性炭的吸附能力越强，所以电加热器也有助于增强活性炭的吸附能力，避免了因分离的水不够干净，而导致人或动物饮用身体出现不健康的问题。
