申请日2016.11.28
公开(公告)日2017.02.01
IPC分类号C02F1/64
摘要
本发明公开了一种利用含锰陶瓷膜和陶瓷球的废水处理设备，包括主体和可拆卸顶盖，主体的顶面通过可拆卸顶盖进行密封，主体的底面设有排泥口;主体内至上而下依次设有含锰陶瓷动态膜、可翻转陶瓷球挡板，可翻转陶瓷球挡板与设置在主体外侧的翻转器驱动连接，让翻转器可带动可翻转陶瓷球挡板在主体内腔中旋转。本发明还提出一种利用含锰陶瓷膜和陶瓷球的废水处理设备的使用方法。本发明在使用的过程中主要利轻质表面多孔含锰陶瓷球用的重力、浮力以及水流力，其中设置的脉冲曝气起到辅助作用，让轻质表面多孔含锰陶瓷球翻滚增加。
权利要求书

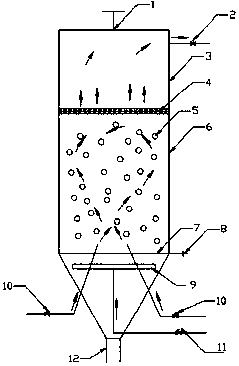

1.一种利用含锰陶瓷膜和陶瓷球的废水处理设备，包括主体(3)和可拆卸顶盖(1)，主体(3)的顶面通过可拆卸顶盖(1)进行密封，其特征在于，主体(3)的底面设有排泥口(12);主体(3)内至上而下依次设有含锰陶瓷动态膜(4)、可翻转陶瓷球挡板(7)，可翻转陶瓷球挡板(7)与设置在主体(3)外侧的翻转器(8)驱动连接，让翻转器(8)可带动可翻转陶瓷球挡板(7)在主体(3)内腔中旋转;其中位于含锰陶瓷动态膜(4)上方的主体(3)内腔为蓄水腔，且蓄水腔上设有出水阀(2)，位于含锰陶瓷动态膜(4)与可翻转陶瓷球挡板(7)之间主体(3)内腔为的污水处理腔，并且在污水处理腔中放置有若干轻质表面多孔含锰陶瓷球(5)，所设置的可翻转陶瓷球挡板(7)用于防止轻质表面多孔含锰陶瓷球(5)掉落;位于可翻转陶瓷球挡板(7)下方的主体(3)内设有一脉冲曝气盘(9)，脉冲曝气盘(9)的下方、且沿着主体(3)内壁周向安装有多个喷水口，每个所述喷水口均通过水管与进水阀(10)连通;在所述脉冲曝气盘(9)的下方还设有脉冲阀(11)，其中脉冲阀(11)和进水阀(10)的喷射方向均朝向脉冲曝气盘(9)底面。
2.根据权利要求1所述的一种利用含锰陶瓷膜和陶瓷球的废水处理设备，其特征在于：轻质表面多孔含锰陶瓷球(5)的体积密度为0.7-1.5g/mm3。
3.根据权利要求1所述的一种利用含锰陶瓷膜和陶瓷球的废水处理设备，其特征在于：主体(3)与可拆卸顶盖(1)螺纹连接，在可拆卸顶盖(1)上设有泄压阀。
4.根据权利要求1所述的一种利用含锰陶瓷膜和陶瓷球的废水处理设备，其特征在于：位于污水处理腔的内壁上设有观察口(6)。
5.一种利用含锰陶瓷膜和陶瓷球的废水处理设备的使用方法，其特征在于，包括以下步骤：
步骤一：污水处理，将含有含锰废水通过高压水泵与进水阀(10)连接，关闭排泥口(12)，让含锰废水流进主体(3)内;含锰废水依次经过脉冲曝气盘(9)和可翻转陶瓷球挡板(7)进入污水处理腔内与轻质表面多孔含锰陶瓷球(5)接触，在再水流得带动下让轻质表面多孔含锰陶瓷球翻滚，再经过含锰陶瓷动态膜(4)进入蓄水腔后，可从出水阀(2)排出;同时脉冲阀(11)与气源进行连接，用于向主体(3)内充气，冲入的气体经过脉冲曝气盘(9)和可翻转陶瓷球挡板(7)进入污水处理腔内增加轻质表面多孔含锰陶瓷球(5)的翻滚;
步骤二：换料，关闭进水阀(10)和脉冲阀(11);启动翻转器(8)带动可翻转陶瓷球挡板(7)在主体(3)内腔中翻转，让轻质表面多孔含锰陶瓷球(5)从排泥口(12)漏出，方便更换与检修。
说明书
一种利用含锰陶瓷膜和陶瓷球的废水处理设备及使用方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种利用含锰陶瓷膜和陶瓷球的废水处理设备。
背景技术
锰是环境水质污染物的重要重金属监测指标之一，含锰废水的来源钢铁企业的外排废水中锰浓度相对较高，必须进行深度处理。锰代镍生产不锈钢工艺突破后，电解金属锰的需求量猛增。95%以上的电解锰生产企业是用碳酸锰矿为原料，采用酸浸、复盐电解制锰工艺，在电解锰生产过程中会产生大量的废水，其主要废水污染源是钝化废水、洗板废水、车间地面冲洗废水、滤布清洗废水、板框清洗废水、清槽废水、渣库渗滤液、厂区地表径流和电解槽冷却水等。每生产1t电解锰，大约排放工业废水350t。锰矿石矿井水污染可分为矿物污染、有机物污染和细菌污染。在有些矿山中还存在放射性物质污染和热污染。
在工业方面，如纺织、印染、造纸、漂白粉和胶卷等行业，漂洗用水中含有较高的锰则会降低产品的色泽，影响其颜色的鲜亮度。使用含锰水作为食品和酿造用水，将严重影响食品的色、香、味等。当水中含锰量超过一定值时，还将导致生产设备出现故障而无法正常运行。在给排水管网方面，水中锰含量高，锰会沉淀在管壁上而降低管道的通水能力，其沉淀剥落或者锰在管道末端产生积淀时，将严重影响供水水质及堵塞管道，增大水流阻力，即形成所谓的“黑水”或“黄水”，严重时还会引起管道的腐蚀破坏。含锰废水进入生活饮用水中，由于水中锰的异味大，污染生活器具，使人们无法正常使用且会造成慢性中毒，我国生活饮用水标准将水中锰含量限制在0.1mg/L以下。含锰废水会对周边的土壤及生态环境造成危害。过重锰的摄入会引起动物和植物中毒，主要表现为对人和动物的神经系统产生毒害，渣废弃地一般通气透水性较差，易造成地表积水，引起植物根部组织缺氧，加上土壤重金属锰的毒害，植物生长严重受阻。
发明内容
基于背景技术存在的技术问题，本发明提出了一种利用含锰陶瓷膜和陶瓷球的废水处理设备及使用方法。
本发明提出的一种利用含锰陶瓷膜和陶瓷球的废水处理设备，包括主体和可拆卸顶盖，主体的顶面通过可拆卸顶盖进行密封，主体的底面设有排泥口;主体内至上而下依次设有含锰陶瓷动态膜、可翻转陶瓷球挡板，可翻转陶瓷球挡板与设置在主体外侧的翻转器驱动连接，让翻转器可带动可翻转陶瓷球挡板在主体内腔中旋转;其中位于含锰陶瓷动态膜上方的主体内腔为蓄水腔，且蓄水腔上设有出水阀，位于含锰陶瓷动态膜与可翻转陶瓷球挡板之间主体内腔为的污水处理腔，并且在污水处理腔中放置有若干轻质表面多孔含锰陶瓷球，所设置的可翻转陶瓷球挡板用于防止轻质表面多孔含锰陶瓷球掉落;位于可翻转陶瓷球挡板下方的主体内设有一脉冲曝气盘，脉冲曝气盘的下方、且沿着主体内壁周向安装有多个喷水口，每个所述喷水口均通过水管与进水阀连通;在所述脉冲曝气盘的下方还设有脉冲阀，其中脉冲阀和进水阀的喷射方向均朝向脉冲曝气盘底面。
优选的，轻质表面多孔含锰陶瓷球的体积密度为0.7-1.5g/mm3。
优选的，主体与可拆卸顶盖螺纹连接，在可拆卸顶盖上设有泄压阀。
优选的，位于污水处理腔的内壁上设有观察口。
本发明还提出一种利用含锰陶瓷膜和陶瓷球的废水处理设备的使用方法，包括以下步骤：
步骤一：污水处理，将含有含锰废水通过高压水泵与进水阀连接，关闭排泥口，让含锰废水流进主体内;含锰废水依次经过脉冲曝气盘和可翻转陶瓷球挡板进入污水处理腔内与轻质表面多孔含锰陶瓷球接触，在再水流得带动下让轻质表面多孔含锰陶瓷球翻滚，再经过含锰陶瓷动态膜进入蓄水腔后，可从出水阀排出;同时脉冲阀与气源进行连接，用于向主体内充气，冲入的气体经过脉冲曝气盘和可翻转陶瓷球挡板进入污水处理腔内增加轻质表面多孔含锰陶瓷球的翻滚;
步骤二：换料，关闭进水阀和脉冲阀;启动翻转器带动可翻转陶瓷球挡板在主体内腔中翻转，让轻质表面多孔含锰陶瓷球从排泥口漏出，方便更换与检修。
本发明中，含锰陶瓷动态膜与可翻转陶瓷球挡板之间形成流化床，在使用的过程中主要利轻质表面多孔含锰陶瓷球用的重力、浮力以及水流力，从而降低流化床的能耗，其中设置的脉冲曝气起到辅助作用，让轻质表面多孔含锰陶瓷球翻滚增加。本发明结构简单，对含锰水的处理效率高。
