污水处理过滤筒

中国污水处理工程网 时间:2018-1-7 13:31:28

污水处理专利技术

  申请日2016.11.28

  公开(公告)日2017.04.26

  IPC分类号B01D29/23; B01D29/52; B01D29/60; B01D29/64; B01D29/68; B01D29/70

  摘要

  一种污水处理过滤筒。提供了一种结构简单,避免堵塞,提高工作效率的污水处理过滤筒。包括筒体,所述筒体内设有平行且依次设置的端板一和端板二,所述端板一和端板二将筒体从左至右依次分隔为进水仓、过滤仓和排水仓,所述进水仓的外侧设有进水口,所述进水仓内设有过滤网,所述过滤网朝向进水设置;所述过滤仓的顶部设有出水口,所述过滤仓内设有若干过滤膜管、曝气组件、摆板一、摆板二和一对刮板组件,若干过滤膜管均布设置端板一和端板二上,所述过滤膜管呈弧形设置;所述排水仓的外侧设有排水口。本发明方便加工,提高了过滤的顺畅性,可靠性高。

  权利要求书

  1.一种污水处理过滤筒,包括筒体,其特征在于,所述筒体内设有平行且依次设置的端板一和端板二,所述端板一和端板二将筒体从左至右依次分隔为进水仓、过滤仓和排水仓,

  所述进水仓的外侧设有进水口,所述进水仓内设有过滤网,所述过滤网朝向进水设置;

  所述过滤仓的顶部设有出水口,所述过滤仓内设有若干过滤膜管、曝气组件、摆板一、摆板二和一对刮板组件,若干过滤膜管均布设置端板一和端板二上,所述过滤膜管呈弧形设置;

  所述曝气组件包括鼓风机、主曝气管、一对支曝气管一和一对支曝气管二,所述鼓风机设在筒体外,所述主曝气管、一对支曝气管一和一对支曝气管二分别通过管道连接鼓风机,所述管道上设有电磁阀,所述主曝气管位于过滤膜管的中心下方,所述主曝气管的气口朝上设置,一对支曝气管一对称设置且位于过滤仓左侧的顶、底部,一对支曝气管二对称设置且位于过滤仓右侧的顶、底部;

  所述摆板一上设有若干通孔一,所述摆板一套设在若干过滤膜管的左侧,一对支曝气管一位于摆板一的左侧,所述支曝气管一上的气口朝向摆板一,

  所述摆板二上设有若干通孔一,所述摆板二套设在若干过滤膜管的右侧,一对支曝气管二位于摆板二的右侧,所述支曝气管二上的气口朝向摆板二;

  一对刮板组件对称设置且位于摆板一和摆板二之间;

  所述刮板组件包括刮板,所述刮板上设有若干通孔二,所述通孔二的孔径小于通孔一的孔径,所述刮板套设在若干过滤膜管上,

  一对刮板组件中的刮板分别通过弹性体连接摆板一以及摆板二;

  所述通孔二在内壁环面上设有用于接触过滤膜管的柔性刮齿;

  所述摆板一的顶、底面之间的距离大于一对支曝气管一之间的中心距,

  所述摆板二的顶、底面之间的距离大于一对支曝气管二之间的中心距;

  所述排水仓的外侧设有排水口。

  2.根据权利要求1所述的一种污水处理过滤筒,其特征在于,一对刮板组件中的一对刮板之间设有弹簧。

  3.根据权利要求1所述的一种污水处理过滤筒,其特征在于,所述通孔一在内壁环面上设有用于接触过滤膜管的环形凸块。

  4.根据权利要求1所述的一种污水处理过滤筒,其特征在于,所述通孔一在内壁环面上设有用于接触过滤膜管的柔性刮齿。

  说明书

  一种污水处理过滤筒

  技术领域

  本发明涉及水处理技术领域,尤其涉及过滤器。

  背景技术

  目前,对于生活污水的处理仍多采用污水厂集中处理的方式,不仅增加了基建费用、 运行维护费用,同时容易对污水管网沿途环境造成一定的污染影响。随着社会的发展,社会都在积极倡导污水分散处理的思想,就地处理,就地回用,实现水平衡和水循环具有重大意义。膜过滤在水处理上,由于成本低、效果好得到推广使用;然而,其极易被杂质污染而造成堵塞,需要经常进行冲洗处理,效率低。

  发明内容

  本发明针对以上问题,提供了一种结构简单,避免堵塞,提高工作效率的污水处理过滤筒。

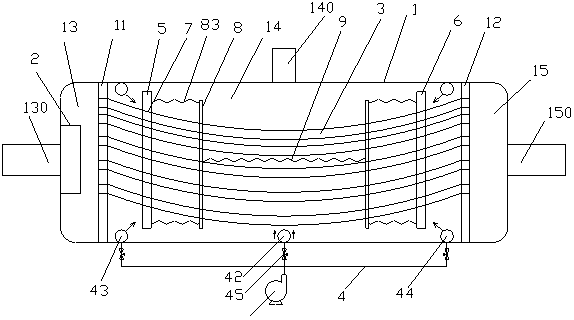

  本发明的技术方案是:包括筒体,所述筒体内设有平行且依次设置的端板一和端板二,所述端板一和端板二将筒体从左至右依次分隔为进水仓、过滤仓和排水仓,

  所述进水仓的外侧设有进水口,所述进水仓内设有过滤网,所述过滤网朝向进水设置;

  所述过滤仓的顶部设有出水口,所述过滤仓内设有若干过滤膜管、曝气组件、摆板一、摆板二和一对刮板组件,若干过滤膜管均布设置端板一和端板二上,所述过滤膜管呈弧形设置;

  所述曝气组件包括鼓风机、主曝气管、一对支曝气管一和一对支曝气管二,所述鼓风机设在筒体外,所述主曝气管、一对支曝气管一和一对支曝气管二分别通过管道连接鼓风机,所述管道上设有电磁阀,所述主曝气管位于过滤膜管的中心下方,所述主曝气管的气口朝上设置,一对支曝气管一对称设置且位于过滤仓左侧的顶、底部,一对支曝气管二对称设置且位于过滤仓右侧的顶、底部;

  所述摆板一上设有若干通孔一,所述摆板一套设在若干过滤膜管的左侧,一对支曝气管一位于摆板一的左侧,所述支曝气管一上的气口朝向摆板一,

  所述摆板二上设有若干通孔一,所述摆板二套设在若干过滤膜管的右侧,一对支曝气管二位于摆板二的右侧,所述支曝气管二上的气口朝向摆板二;

  一对刮板组件对称设置且位于摆板一和摆板二之间;

  所述刮板组件包括刮板,所述刮板上设有若干通孔二,所述通孔二的孔径小于通孔一的孔径,所述刮板套设在若干过滤膜管上,

  一对刮板组件中的刮板分别通过弹性体连接摆板一以及摆板二;

  所述通孔二在内壁环面上设有用于接触过滤膜管的柔性刮齿;

  所述摆板一的顶、底面之间的距离大于一对支曝气管一之间的中心距,

  所述摆板二的顶、底面之间的距离大于一对支曝气管二之间的中心距;

  所述排水仓的外侧设有排水口。

  一对刮板组件中的一对刮板之间设有弹簧。

  所述通孔一在内壁环面上设有用于接触过滤膜管的环形凸块。

  所述通孔一在内壁环面上设有用于接触过滤膜管的柔性刮齿。

  本发明包括筒体,在筒体的过滤仓内设置若干呈弧形设置的过滤膜管,一方面能够降低筒体的占地面积,另一方面使得杂质等在重力作用下分散、聚集在过滤膜管的中间底部,便于后续清除。

  工作时,首先,主曝气管、底部的支曝气管一和底部的支曝气管二同时开启,使得过滤膜管趋近于直管状态进行过滤,提高过滤顺畅性;

  其次,主曝气管停止,位于顶部的支曝气管一和支曝气管二先动作,再位于底部的支曝气管一和支曝气管二,依次交替动作,实现摆板一和摆板二摆动,一方面,使得杂质分散、积聚在过滤膜管的中间底部,另一方面,使得积聚在膜管的表面的杂质在摆动过程中,能够清除(摆动时,过滤膜管受到阻力,可清除表面的杂质);

  再其次,一对支曝气管一先动作,再一对支曝气管二动作,通过一对刮板组件中刮板上的柔性刮齿来回刮除位于过滤膜管表面的杂质;

  最后,主曝气管、底部的支曝气管一和底部的支曝气管二同时开启,将分散在中间的杂质进行可靠清除。

  本发明方便加工,提高了过滤的顺畅性,可靠性高。
