申请日2016.11.28
公开(公告)日2017.06.06
IPC分类号C02F9/10; A61M1/16; C02F1/44; C02F1/02; C02F103/02
摘要
本实用新型涉及一种血液透析用水处理热消毒一体化装置，属于水处理技术领域，包括平衡器，平衡器顶部设置进水管路，底部设置排水管路，排水管路上设置排水阀门，平衡器的出水口通过单双级模式切换阀门Ⅰ连接一级泵，一级泵连接一级反渗透膜，一级反渗透膜的出水口通过单双级模式切换阀门Ⅱ连接二级泵，二级泵连接二级反渗透膜，二级反渗透膜的出水口依次通过单向阀Ⅰ和安全阀连接热消毒系统。本实用新型结构简单，设计合理，实现了透析水处理和透析管路消毒一体化设置，占用空间小，操作更加简便，提高透析用水处理热消毒的效率，具有较强的实用性。
权利要求书

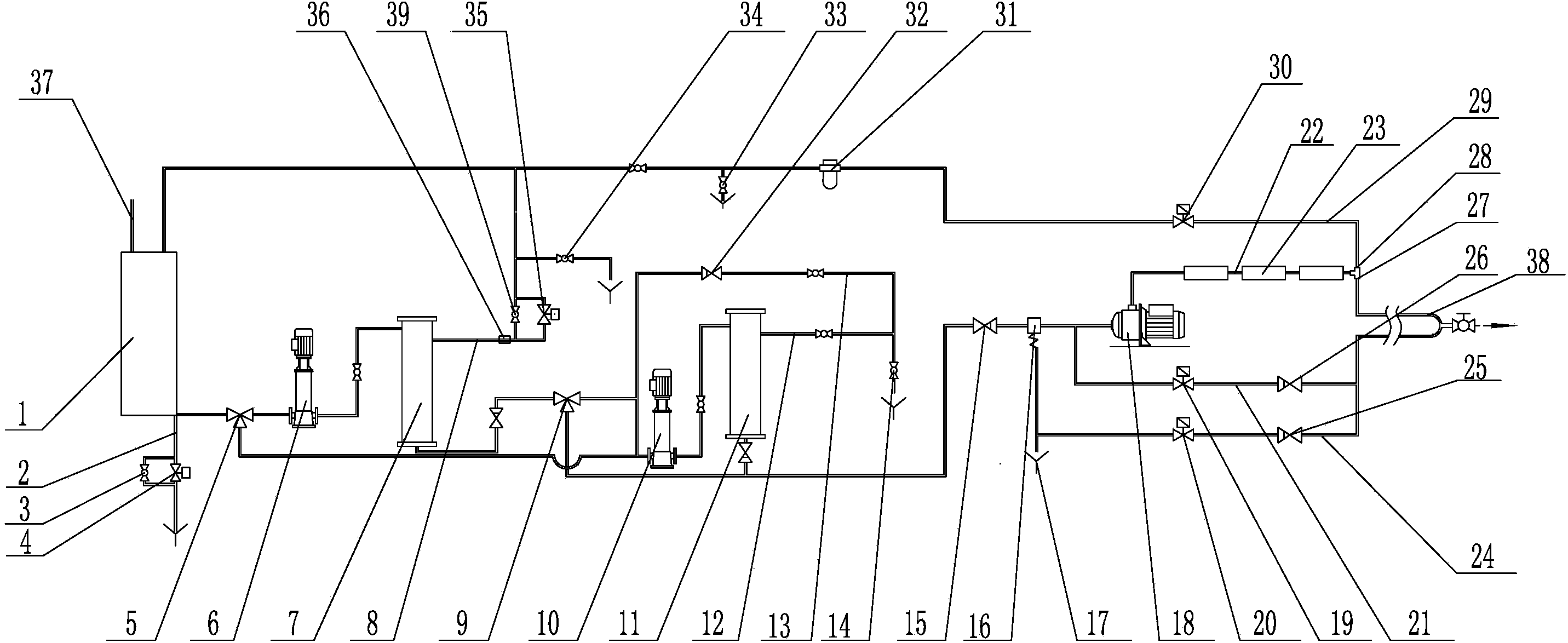

1.一种血液透析用水处理热消毒一体化装置，包括平衡器(1)，平衡器(1)顶部设置进水管路(37)，底部设置排水管路(2)，排水管路(2)上设置排水阀门，其特征在于：平衡器(1)的出水口通过单双级模式切换阀门Ⅰ(5)连接一级泵(6)，一级泵(6)连接一级反渗透膜(7)，一级反渗透膜(7)的出水口通过单双级模式切换阀门Ⅱ(9)连接二级泵(10)，二级泵(10)连接二级反渗透膜(11)，二级反渗透膜(11)的出水口依次通过单向阀Ⅰ(15)、安全阀(16)和循环泵(18)连接加热管道(22)，加热管道(22)上设置管道加热器(23)，加热管道(22)通过三通Ⅱ口(27)连接透析用水管路(38)，透析用水管路(38)与循环泵(18)进水口之间设置循环水管路(21)，循环水管路(21)上设置循环电磁阀(19)，透析用水管路(38)还连接冲洗管路(24)，冲洗管路(24)连接地漏(17)，冲洗管路(24)上设置冲洗电磁阀(20)，加热管道(22)通过三通Ⅰ口(28)连接纯水回流管路(29)，纯水回流管路(29)上设置纯水回流电磁阀(30)、恒压阀(31)和不合格水排放口(33);
所述的一级反渗透膜(7)通过一级排水管路(8)连接纯水回流管路(29)，一级排水管路(8)上依次设置电导率检测器(36)、一级管路电磁阀(35)和单向阀Ⅱ(34)，且通过单向阀Ⅱ(34)连接地漏;
所述的二级反渗透膜(11)通过二级排水管路(12)连接二级回水管路(13)的一端，二级回水管路(13)的另一端连接二级泵(10)的进水口，二级回水管路(13)上设置二级管路单向阀(32)，二级排水管路(12)还通过单向阀Ⅲ(14)连接地漏。
2.根据权利要求1所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的平衡器(1)的出水口通过单双级模式切换阀门Ⅰ(5)连接二级泵(10)。
3.根据权利要求1所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的一级反渗透膜(7)的出水口通过单双级模式切换阀门Ⅱ(9)连接单向阀Ⅰ(15)。
4.根据权利要求1所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的排水阀门包括并联设置的排水手动阀(3)和排水电磁阀(4)。
5.根据权利要求1所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的管道加热器(23)采用加热管，加热管固定在加热管道(22)内部。
6.根据权利要求1或5所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的管道加热器(23)设置3-5个。
7.根据权利要求1所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的一级管路电磁阀(35)两端并联手动调节阀(39)。
8.根据权利要求1所述的血液透析用水处理热消毒一体化装置，其特征在于：所述的循环水管路(21)和冲洗管路(24)上分别设置单向阀Ⅳ(26)和单向阀Ⅴ(25)。
说明书
血液透析用水处理热消毒一体化装置
技术领域
本实用新型涉及一种血液透析用水处理热消毒一体化装置，属于水处理技术领域。
背景技术
对于透析患者来说，水与血液的接触只是通过一种半透膜来实现，在一定限度内，半透膜对通过它的物质没有选择，血液透析患者暴露于大量的透析液(每月至少1000多升)当中，因此，透析用水有着严格的要求，必须满足“YY0572-2015”透析用水标准。其中菌落总数<100cfu/ml，内毒素<0.1EU/ml。为保证水中微生物在安全范围内，必须对透析用水处理，且设备也要经常消毒。而目前常用消毒方法有化学消毒和热消毒。化学消毒通常≤3个月消毒1次，选用氧化消毒剂，消毒后需大量纯水冲洗，浪费且会有残留，存在一定的安全隐患。同时，目前透析水处理和设备消毒是单独进行的，需要两套设备，占地空间较大，操作起来也非常麻烦，因此血液透析及热消毒一体水处理设备的开发是非常有必要的。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的问题是：提供一种结构简单，设计合理，占用空间小，安全性高，能够实现透析水处理和透析管路消毒一体化设置的血液透析用水处理热消毒一体化装置。
本实用新型解决其技术问题所采用的技术方案是：
所述的血液透析用水处理热消毒一体化装置，包括平衡器，平衡器顶部设置进水管路，底部设置排水管路，排水管路上设置排水阀门，平衡器的出水口通过单双级模式切换阀门Ⅰ连接一级泵，一级泵连接一级反渗透膜，一级反渗透膜的出水口通过单双级模式切换阀门Ⅱ连接二级泵，二级泵连接二级反渗透膜，二级反渗透膜的出水口依次通过单向阀Ⅰ、安全阀和循环泵连接加热管道，加热管道上设置管道加热器，加热管道通过三通Ⅱ口连接透析用水管路，透析用水管路与循环泵进水口之间设置循环水管路，循环水管路上设置循环电磁阀，透析用水管路还连接冲洗管路，冲洗管路连接地漏，冲洗管路上设置冲洗电磁阀，加热管道通过三通Ⅰ口连接纯水回流管路，纯水回流管路上设置纯水回流电磁阀、恒压阀和不合格水排放口。
所述的一级反渗透膜通过一级排水管路连接纯水回流管路，一级排水管路上依次设置电导率检测器、一级管路电磁阀和单向阀Ⅱ，且通过单向阀Ⅱ连接地漏。
所述的二级反渗透膜通过二级排水管路连接二级回水管路的一端，二级回水管路的另一端连接二级泵的进水口，二级回水管路上设置二级管路单向阀，二级排水管路还通过单向阀Ⅲ连接地漏。
所述的血液透析用水处理热消毒一体化装置将预处理的软水、部分一级浓水、大部分二级浓水和未利用纯水集中储存于平衡器内，能够保证设备的稳定运行，提高设备对水的利用和回收率。通过一级反渗透膜和二级反渗透膜的双级反渗透系统，能够有效去除水中绝大部分的离子和细菌等，制备符合行业标准要求的透析用水，最后通过热消毒系统对设备主机及管道部分进行高温杀菌处理，消毒周期短，无残留，更能保证病人透析的安全性，血液透析用水处理热消毒一体化装置的整体结构简单合理，占用空间更小，操作更加简单，具有较强的实用性。
进一步的优选，平衡器的出水口通过单双级模式切换阀门Ⅰ连接二级泵。在一级反渗透膜损坏的状况下，可以直接通过二级反渗透膜进行水处理，能够保证设备的正常运行。
进一步的优选，一级反渗透膜的出水口通过单双级模式切换阀门Ⅱ连接单向阀Ⅰ。在二级反渗透膜损坏的状况下，可以直接通过一级反渗透膜进行水处理，能够保证设备的正常运行。
进一步的优选，排水阀门包括并联设置的排水手动阀和排水电磁阀。可以根据实际情况进行调节。
进一步的优选，管道加热器采用加热管，加热管固定在加热管道内部。取材方便，成本低。
进一步的优选，管道加热器设置3-5个。
进一步的优选，一级管路电磁阀两端并联手动调节阀。方便调节。
进一步的优选，循环水管路和冲洗管路上分别设置单向阀Ⅳ和单向阀Ⅴ。
本实用新型所具有的有益效果是：
1、本实用新型所述的血液透析用水处理热消毒一体化装置结构简单，设计合理，将透析水处理和透析管路的消毒设置为一体化装置，占用空间更小，操作更加简单，并且国内血液透析及热消毒一体式用水处理设备目前还处于空白状态，该技术填补了国内空白，具有广阔的应用前景。
2、本实用新型所述的血液透析用水处理热消毒一体化装置采用热消毒的方法对透析管路进行消毒，消毒周期短，无残留，相比氧化消毒剂而言，热消毒更能保证病人透析的安全性，实用性更强。
