申请日2016.11.28
公开(公告)日2017.08.04
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型涉及废水处理技术领域，尤其是一种含铬电镀废水的处理系统，包括依次通过管路连接的铬系调节池、铬还原池、PH调整池、快混池、胶羽池、沉淀池和中和池，所述沉淀池通过第一污泥泵与污泥浓缩池连通，所述污泥浓缩池通过第二污泥泵与污泥脱水机连通，所述中和池上设有出水槽和PH检测装置，所述出水槽内设有PH检测装置，所述第二污泥泵与空压机连通对第二污泥泵的出泥管进行反吹，通过设置铬还原池、PH调整池、快混池、胶羽池、沉淀池和中和池对含铬的电镀废水分别处理，从而避免试剂之间的混合造成处理铬化物的效果不理想的问题。
权利要求书

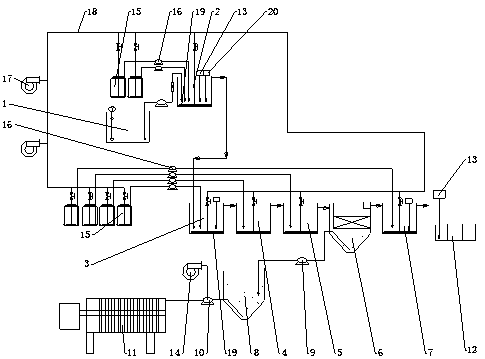

1.一种含铬电镀废水的处理系统，其特征在于：包括依次通过管路连接的铬系调节池(1)、铬还原池(2)、PH调整池(3)、快混池(4)、胶羽池(5)、沉淀池(6)和中和池(7)，所述沉淀池(6)通过第一污泥泵(9)与污泥浓缩池(8)连通，所述污泥浓缩池(8)通过第二污泥泵(10)与污泥脱水机(11)连通，所述中和池(7)上设有出水槽(12)和PH检测装置(13)，所述出水槽(12)内设有PH检测装置(13)，所述第二污泥泵(10)与空压机(14)连通对第二污泥泵(10)的出泥管进行反吹。
2.根据权利要求1所述的一种含铬电镀废水的处理系统，其特征在于：还包括若干个储药罐(15)，所述铬还原池(2)、PH调整池(3)、快混池(4)、胶羽池(5)和中和池(7)分别通过输液管与储药罐(15)对应连接，所述输液管上设有对储药罐(15)的药物进行计量的计量泵(16)。
3.根据权利要求2所述的一种含铬电镀废水的处理系统，其特征在于：所述输液管的输出端分别深入至铬还原池(2)、PH调整池(3)、快混池(4)、胶羽池(5)和中和池(7)的底部。
4.根据权利要求1所述的一种含铬电镀废水的处理系统，其特征在于：还包括搅拌装置，所述搅拌装置包括鼓风机(17)和输气管(18)，所述输气管(18)的首端与鼓风机(17)连接，末端分别深入至铬还原池(2)、PH调整池(3)、快混池(4)、胶羽池(5)和中和池(7)的底部。
5.根据权利要求4所述的一种含铬电镀废水的处理系统，其特征在于：还包括若干个支气管(19)，所述支气管(19)包括连接端(191)和密封端(192)，所述支气管(19)上设有一排出气孔(193)，且从连接端(191)至密封端(192)方向，出气孔(193)逐渐增大。
6.根据权利要求1所述的一种含铬电镀废水的处理系统，其特征在于：所述铬系调节池(1)内设有液位计。
7.根据权利要求1所述的一种含铬电镀废水的处理系统，其特征在于：所述铬还原池(2)内设有PH检测装置(13)和ORP检测装置(20)。
说明书
一种含铬电镀废水的处理系统
技术领域
本实用新型涉及废水处理技术领域，尤其是一种含铬电镀废水的处理系统。
背景技术
电镀废水的来源一般为：(1)镀件清洗水;(2)废电镀液;(3)其他废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的 “跑、冒、滴、漏”的各种槽液和排水;(4)设备冷却水，冷却水在使用过程中除温度升高以外，未受到污染。电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质。
所以需要对电镀废水进行处理后才能排出或者回收再利用，然而去除包含每种重金属离子和氰化物的试剂是不同的，现在电镀废水设备都是整体对废水进行处理，试剂之间容易混合反应，导致处理铬化物的效果不理想。
实用新型内容
本实用新型要解决的技术问题是：为了解决现在电镀废水设备都是整体对废水进行处理，试剂之间容易混合反应，导致处理铬化物的效果不理想的问题，本实用新型提供了一种含铬电镀废水的处理系统，通过设置铬还原池、PH调整池、快混池、胶羽池、沉淀池和中和池对含铬的电镀废水分别处理，从而避免试剂之间的混合造成处理铬化物的效果不理想的问题。
本实用新型解决其技术问题所采用的技术方案是：
一种含铬电镀废水的处理系统，包括依次通过管路连接的铬系调节池、铬还原池、PH调整池、快混池、胶羽池、沉淀池和中和池，所述沉淀池通过第一污泥泵与污泥浓缩池连通，所述污泥浓缩池通过第二污泥泵与污泥脱水机连通，所述中和池上设有出水槽和PH检测装置，所述出水槽内设有PH检测装置，所述第二污泥泵与空压机连通对第二污泥泵的出泥管进行反吹。
为了精确的计量输送的药物，保证内部反应充分，还包括若干个储药罐，所述铬还原池、PH调整池、快混池、胶羽池和中和池分别通过输液管与储药罐对应连接，所述输液管上设有对储药罐的药物进行计量的计量泵。
为了保证药物与含铬的废水充分混合，所述输液管的输出端分别深入至铬还原池、PH调整池、快混池、胶羽池和中和池的底部。
为了保证药物与含铬的废水充分混合，还包括搅拌装置，所述搅拌装置包括鼓风机和输气管，所述输气管的首端与鼓风机连接，末端分别深入至铬还原池、PH调整池、快混池、胶羽池和中和池的底部。
由于越靠近密封端气体越难到达，为了减轻鼓风机的负荷，将靠近连接端的出气孔设置的小，降低泄压的速度，从而保证靠近密封端的出气孔也很容易输出气体，进而保证在较小的负荷条件下就能够使得密封端的出气孔有气体流出，还包括若干个支气管，所述支气管包括连接端和密封端，所述支气管上设有一排出气孔，且从连接端至密封端方向，出气孔逐渐增大，进而保证废水与药剂的混合均匀，提高反应速度，也提高了氰化物的处理效果。
为了防止液位太高造成废水溢出，所述铬系调节池内设有液位计。
为了能够随时观察水质情况，并进行调整，所述铬还原池内设有PH检测装置和ORP检测装置。
本实用新型的有益效果是：本实用新型提供了一种含铬电镀废水的处理系统，通过专门的系统来处理含铬的废水，各个处理池之间相互独立，并通过流量泵进行精确计算，有效的防止了试剂之间混合反应，从而提高了除铬的效果;通过设置支气管提供气体对整个处理池内区域进行供气，保证池内废水与试剂之间的混合均匀，保证混合充分，从而进一步提高处理含铬废水的效果。
