申请日2016.11.30
公开(公告)日2017.06.06
IPC分类号G01N33/18; G05B19/04; G08C17/02
摘要
本实用新型涉及一种基于FPGA平台的污水监测系统，该检测系统包括电源、FPGA嵌入式模块，所述FPGA嵌入式模块连接用于水质监测的传感器模块、数据存储模块、无线通信模块一、50MHz时钟振荡器、USB模块、缓存模块及上位机，所述上位机连接无线通信模块二，所述FPGA嵌入式模块通过所述无线通信模块一、无线通信模块二与所述上位机实现通信连接。本实用新型针对传统污水监测系统监测耗时、监测信息处理实时性差等现状，为污水监测的智能化、集中化提供了保障，能够对生活或工业污水排放区域进行有效监测，同时生产、施工和维护成本也较低。

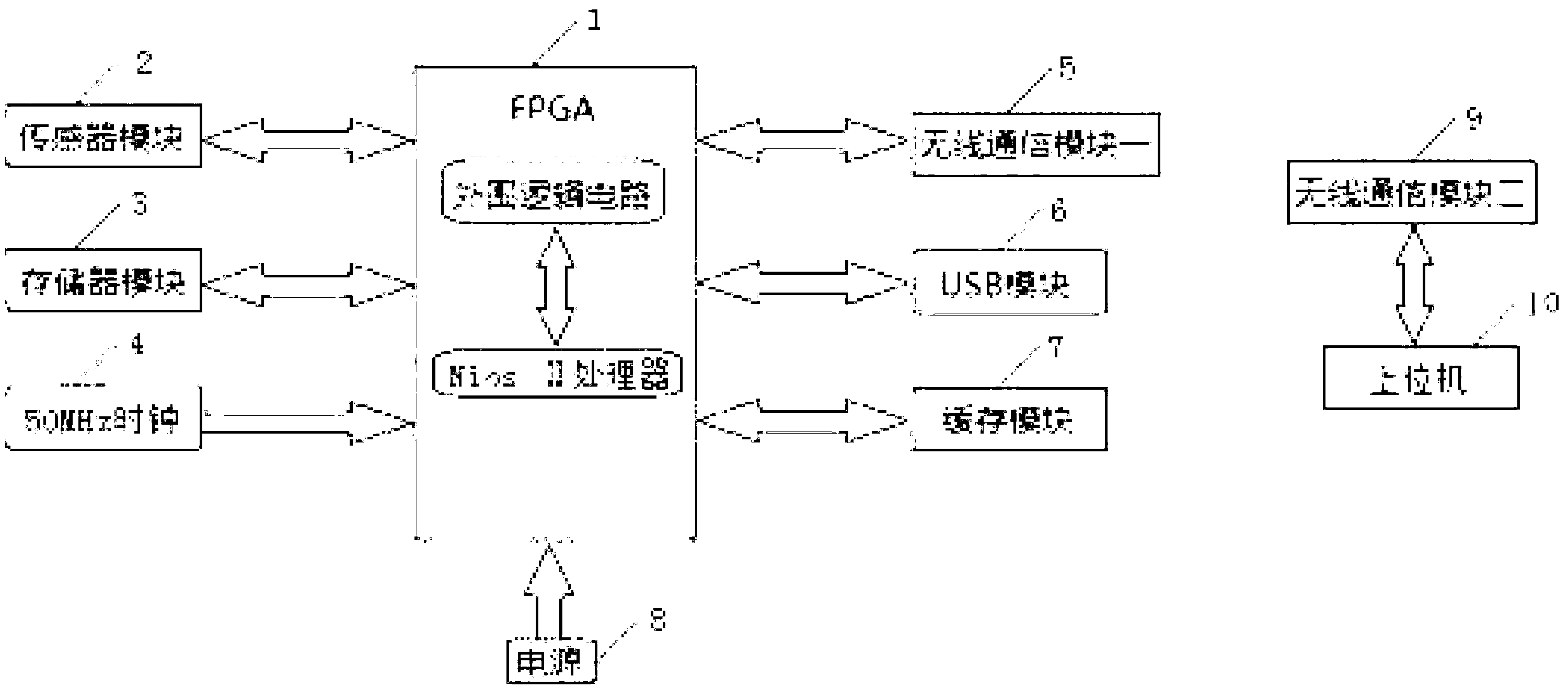

摘要附图
权利要求书
1.一种基于FPGA平台的污水监测系统，其特征在于：该监测系统包括电源(8)、 FPGA嵌入式模块(1)，所述FPGA嵌入式模块(1)连接用于水质监测的传感器模块(2)、数据存储模块(3)、无线通信模块一(5)、50MHz时钟振荡器(4)、USB模块(6)、缓存模块(7)及上位机(10)，所述上位机(10)连接无线通信模块二(9)，所述FPGA嵌入式模块(1)通过所述无线通信模块一(5)、无线通信模块二(9)与所述上位机(10)实现通信连接。
2.根据权利要求1所述的基于FPGA平台的污水监测系统，其特征在于：所述传感器模块(2)包括PH值传感器、水质ORP传感器和溶解氧传感器。
3.根据权利要求1所述的基于FPGA平台的污水监测系统，其特征在于：所述数据存储模块(3)包括FLASH存储器和SDRAM存储器。
说明书
基于FPGA平台的污水监测系统
技术领域
本实用新型涉及污水监测系统，具体涉及基于FPGA平台的污水监测系统。
背景技术
传统的污水水质监测系统，由定点安置在监测点的传感设备，定时测定各种水质参数(如pH值、温度等)，将采集到的模拟量转换成数字量后，进行本地存储。人工操作数据采集难度大，效率低，当监测区域较大，环境复杂时，将会大大增加系统的安装、运行成本，难以反映污水排放连续变化的情况。
随着无线技术、嵌入式技术以及新型传感技术的高速发展，污水监测系统这向着自动化、实时化、无线化、高精度化等方面发展。市场需要实时监测污水参数，并能够及时将采集到的参数数据发送到远端上位机的设备。
实用新型内容
鉴于此，申请人进行研究及改进，提供一种能够对较大范围内污水水质进行长期、稳定、实时、高效的监测系统，能够对生活或工业污水排放区域进行有效监测，同时生产、施工和维护成本也较低。
为了解决上述问题，本实用新型采用如下方案：
一种基于FPGA平台的污水监测系统，该监测系统包括电源、 FPGA嵌入式模块，所述FPGA嵌入式模块连接用于水质监测的传感器模块、数据存储模块、无线通信模块一、50MHz时钟振荡器、USB模块、缓存模块及上位机，所述上位机连接无线通信模块二，所述FPGA嵌入式模块通过所述无线通信模块一、无线通信模块二与所述上位机实现通信连接。
作为上述技术方案的进一步改进：
所述传感器模块包括PH值传感器、水质ORP传感器和溶解氧传感器。
所述数据存储模块包括FLASH存储器和SDRAM存储器。
本实用新型的技术效果为：
本实用新型针对传统污水监测系统监测耗时、监测信息处理实时性差等现状，为污水监测的智能化、集中化提供了保障，能够对生活或工业污水排放区域进行有效监测，同时生产、施工和维护成本也较低。
