申请日2016.11.24
公开(公告)日2017.06.30
IPC分类号B01D29/46
摘要
本实用新型公开了一种污水过滤器的组装式过滤网，包括由一块以上的拼装板组装而成的过滤网，各拼装板为方形板，其上下拼装面上均设置有半圆形凹孔，上下两拼装板互相拼装，上下端的半圆形凹孔互相装配成一个完整的圆形过滤孔，相邻两块拼装板的接触端均设置有一顶出机构，各拼装板的端部均贯穿设置一个轴孔，穿过各拼装板的轴孔通过一锁紧结构锁紧。本实用新型结构简单，通过各拼装板组装而成，在使用完成后，可松开蝶型螺母，通过顶出机构将相邻两侧的拼装板顶开，此时即可进行清水冲洗，可快速去除堵塞于过滤孔内的堵塞物，较固定结构的过滤网，其清洗效率大大的提升，而且损坏的拼装板可更换，降低成本。
权利要求书

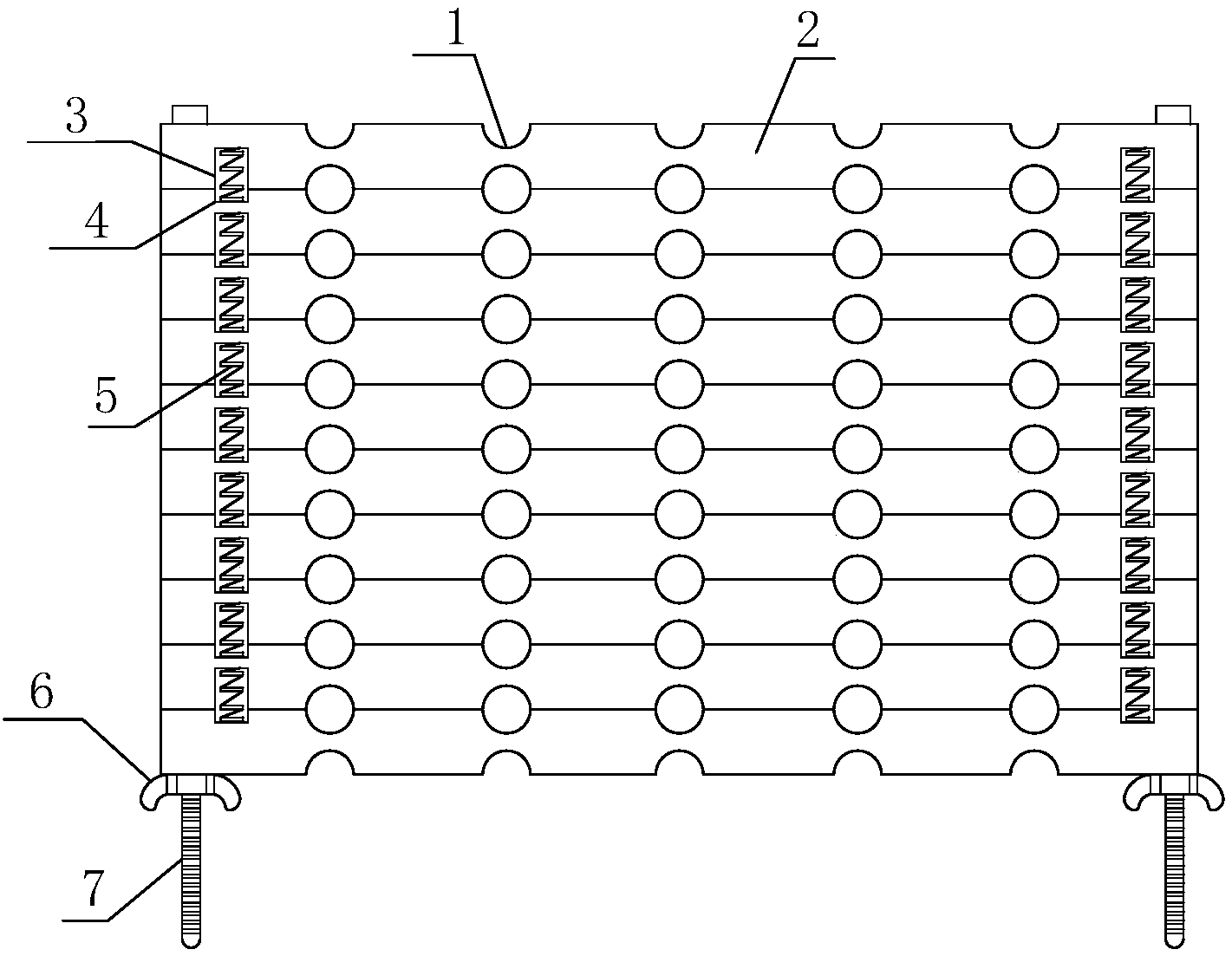

1.一种污水过滤器的组装式过滤网，其特征在于：包括由一块以上的拼装板(2)组装而成的过滤网，各拼装板为方形板，其上下拼装面上均设置有半圆形凹孔(1)，上下两拼装板(2)互相拼装，上下端的半圆形凹孔(1)互相装配成一个完整的圆形过滤孔，相邻两块拼装板(2)的接触端均设置有一顶出机构，各拼装板(2)的端部均贯穿设置一个轴孔，穿过各拼装板的轴孔通过一锁紧结构锁紧。
2.如权利要求1所述的污水过滤器的组装式过滤网，其特征在于：所述顶出机构包括设置于拼装板(2)上的安装孔，每个安装孔内均安装一轴套(3)，轴套(3)中均安装一弹簧(5)，弹簧(5)一端安装于轴套(3)内，弹簧(5)另一端伸出于轴套(3)的外部，正对每个轴套(3)的拼装板(2)另一端面上设置有对应的定位孔(4)，弹簧(5)的伸出端设置于定位孔(4)内。
3.如权利要求1所述的污水过滤器的组装式过滤网，其特征在于：所述拼装板(2)的接触端面上设置有硅胶密封层。
4.如权利要求1所述的污水过滤器的组装式过滤网，其特征在于：所述锁紧结构包括一螺杆(7)，螺杆(7)穿过各拼装板的轴孔至外侧端，螺杆(7)的一端通过蝶型螺母(6)锁紧。
说明书
污水过滤器的组装式过滤网
技术领域
本实用新型涉及污水过滤领域，具体涉及一种污水过滤器的组装式过滤网。
背景技术
现有技术中，固定式的过滤网，由于过滤孔的直径不可调节，而且过滤孔直径小，因此在过滤完成后，堵塞的过滤孔用清水冲洗，很难将直径那么小的过滤孔内的堵塞物冲出，因此现有技术中对于过滤网后期的清洁工作，所用的时间比较长，成本增加，水资源也更加的浪费。
发明内容
本实用新型所要解决的技术问题是提供一种可进行拼装式组合、快速清洗过滤孔、减少水资源浪费、增加人工效率，清洁也更加的干净。
本实用新型是通过以下技术方案来实现的：一种污水过滤器的组装式过滤网，包括由一块以上的拼装板组装而成的过滤网，各拼装板为方形板，其上下拼装面上均设置有半圆形凹孔，上下两拼装板互相拼装，上下端的半圆形凹孔互相装配成一个完整的圆形过滤孔，相邻两块拼装板的接触端均设置有一顶出机构，各拼装板的端部均贯穿设置一个轴孔，穿过各拼装板的轴孔通过一锁紧结构锁紧。
作为优选，所述顶出机构包括设置于拼装板上的安装孔，每个安装孔内均安装一轴套，轴套中均安装一弹簧，弹簧一端安装于轴套内，弹簧另一端伸出于轴套的外部，正对每个轴套的拼装板另一端面上设置有对应的定位孔，弹簧的伸出端设置于定位孔内。
作为优选，所述拼装板的接触端面上设置有硅胶密封层。
作为优选，所述锁紧结构包括一螺杆，螺杆穿过各拼装板的轴孔至外侧端，螺杆的一端通过蝶型螺母锁紧。
本实用新型的有益效果是：本实用新型结构简单，通过各拼装板组装而成，在使用完成后，可松开蝶型螺母，通过顶出机构将相邻两侧的拼装板顶开，此时即可进行清水冲洗，可快速去除堵塞于过滤孔内的堵塞物，较固定结构的过滤网，其清洗效率大大的提升，而且损坏的拼装板可更换，降低成本。
