本实用新型公开了一种垃圾渗滤液处理装置，包括污泥收集池、微生物处理池、格栅井和膜式超滤器，所述格栅井上端连接垃圾渗滤液输入管，格栅井一侧连接有调节池，格栅井与调节池之间安装有格栅板;所述调节池上方通过酸液管连接酸液罐，调节池上方通过碱液管连接碱液罐;通过格栅井上的格栅板对垃圾渗滤液初次过滤，然后调节池对垃圾渗滤液的PH值进行调节，配合搅拌器旋转搅拌，药液混合更充分，然后经过微生物处理池内的厌氧、好氧及过滤处理后，将垃圾渗滤液中的有机物氧化分解并再次对垃圾渗滤液进行过滤，然后再由膜式超滤器对垃圾渗滤液深度过滤、纯化，纯化后的水流入消毒池消毒后排出，处理效率高，处理效果好。
权利要求书
1.一种垃圾渗滤液处理装置，包括污泥收集池(7)、微生物处理池(8)、格栅井(11)和膜式超滤器(18)，其特征在于，所述格栅井(11)上端连接垃圾渗滤液输入管(12)，格栅井(11)一侧连接有调节池(9)，格栅井(11)与调节池(9)之间安装有格栅板(22);所述调节池(9)上方通过酸液管(23)连接酸液罐(13)，调节池(9)上方通过碱液管(25)连接碱液罐(14);所述调节池(9)的池底安装有潜水泵a(20)，潜水泵a(20)通过管道连通微生物处理池(8)内的厌氧池(32)，所述微生物处理池(8)内部通过挡板分隔为厌氧池(32)、好氧池(33)、过滤池(35)和清水池，所述好氧池(33)内设有微生物填料(27)，好氧池(33)池底安装有曝气盘(34)，曝气盘(34)表面设有若干曝气孔，曝气盘(34)通过曝气管(28)连通曝气风机(15);所述好氧池(33)底侧连通过滤池(35)，过滤池(35)内安装有过滤填料层(29);所述过滤池(35)底部通过管道连接污泥泵b(6)输入端，污泥泵b(6)输出端通过管道连接污泥收集池(7);所述过滤池(35)顶部连通清水池，清水池的池底安装有潜水泵b(31)，潜水泵b(31)通过导流水管(30)连通膜式超滤器(18)底部的沉淀池(3)，沉淀池(3)底部通过管道连接污泥收集池(7)，沉淀池(3)底部的管道上安装有污泥泵a(4);所述膜式超滤器(18)内部安装有超滤膜片(36)，所述膜式超滤器(18)顶部通过管道连通消毒池(2)，所述消毒池(2)底侧连接出水管(1)。
2.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述调节池(9)内部安装有搅拌器(21)，搅拌器(21)上端连接电机(26)，电机(26)固定在调节池(9)上端。
3.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述酸液管(23)和碱液管(25)上均安装有计量泵(24)和阀门。
4.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述厌氧池(32)上端与好氧池(33)连通，厌氧池(32)内垃圾渗滤液溢流至好氧池(33)内。
5.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述过滤填料层(29)由自下而上依次铺设的承载架、卵石层、砾石层、沙粒层组成，承载架焊接在过滤池(35)内壁上且承载架上孔隙直径小于卵石层直径。
6.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述超滤膜片(36)为额定孔径范围在0.01微米以下的微孔过滤膜，超滤膜片(36)为PVC合金超滤膜。
7.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述膜式超滤器(18)顶部安装有反冲洗管(17)，反冲洗管(17)连接冲洗液输入管(16)，反冲洗管(17)底侧均匀分布有若干反冲洗孔，反冲洗孔朝向超滤膜片(36)设置。
8.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述消毒池(2)上方通过消毒液管(37)连接消毒液储罐(19)，消毒液管(37)上安装有计量泵(24)和阀门。
9.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述污泥收集池(7)上侧通过上清液回流管(10)连接垃圾渗滤液输入管(12)，上清液回流管(10)上安装有水泵和阀门，所述污泥收集池(7)底侧连接剩余污泥外排管(5)。
说明书
一种垃圾渗滤液处理装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种垃圾渗滤液处理装置。
背景技术
由于城市生活垃圾等越来越多，垃圾回收堆积过程会产生大量渗滤液。垃圾渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境，会造成严重的环境污染，这些污染物对环境造成的潜在危害已经引起了公众的广泛关注。
目前国内的主要处理方法有物理化学法和生物法，物化方法处理成本较高且产生二次污染，不适于大水量渗滤液的处理，生物处理渗滤液法一般要求相对稳定的污水水量及水质，需要预先对垃圾渗滤液的PH值进行平衡调节，而且渗滤液中含有大量难降解物质，常规的过滤方法难以滤除，尤其是粒径在微米级别的颗粒，整个处理过程处理费用高、操作复杂、能耗高，垃圾渗滤液的处理效率及效果差。
实用新型内容
本实用新型的目的在于提供一种垃圾渗滤液处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

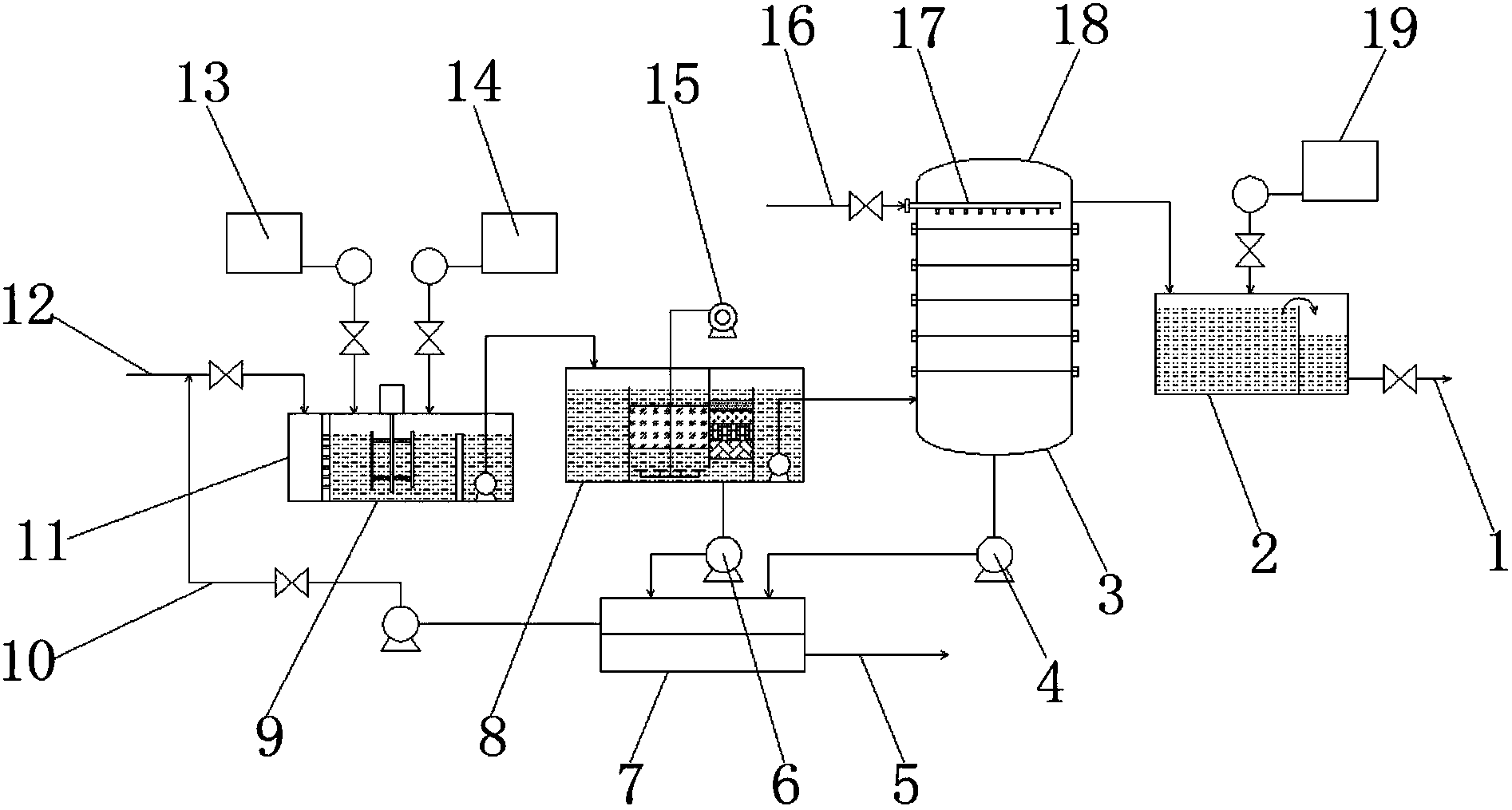

一种垃圾渗滤液处理装置，包括污泥收集池、微生物处理池、格栅井和膜式超滤器，所述格栅井上端连接垃圾渗滤液输入管，格栅井一侧连接有调节池，格栅井与调节池之间安装有格栅板;所述调节池上方通过酸液管连接酸液罐，调节池上方通过碱液管连接碱液罐;所述调节池的池底安装有潜水泵a，潜水泵a通过管道连通微生物处理池内的厌氧池，所述微生物处理池内部通过挡板分隔为厌氧池、好氧池、过滤池和清水池，所述好氧池内设有微生物填料，好氧池池底安装有曝气盘，曝气盘表面设有若干曝气孔，曝气盘通过曝气管连通曝气风机;所述好氧池底侧连通过滤池，过滤池内安装有过滤填料层;所述过滤池底部通过管道连接污泥泵b输入端，污泥泵b输出端通过管道连接污泥收集池;所述过滤池顶部连通清水池，清水池的池底安装有潜水泵b，潜水泵b通过导流水管连通膜式超滤器底部的沉淀池，沉淀池底部通过管道连接污泥收集池，沉淀池底部的管道上安装有污泥泵a;所述膜式超滤器内部安装有超滤膜片，所述膜式超滤器顶部通过管道连通消毒池，所述消毒池底侧连接出水管。
作为本实用新型进一步的方案：所述调节池内部安装有搅拌器，搅拌器上端连接电机，电机固定在调节池上端。
作为本实用新型进一步的方案：所述酸液管和碱液管上均安装有计量泵和阀门。
作为本实用新型进一步的方案：所述厌氧池上端与好氧池连通，厌氧池内垃圾渗滤液溢流至好氧池内。
作为本实用新型进一步的方案：所述过滤填料层由自下而上依次铺设的承载架、卵石层、砾石层、沙粒层组成，承载架焊接在过滤池内壁上且承载架上孔隙直径小于卵石层直径。
作为本实用新型进一步的方案：所述超滤膜片为额定孔径范围在.微米以下的微孔过滤膜，超滤膜片为PVC合金超滤膜。
作为本实用新型进一步的方案：所述膜式超滤器顶部安装有反冲洗管，反冲洗管连接冲洗液输入管，反冲洗管底侧均匀分布有若干反冲洗孔，反冲洗孔朝向超滤膜片设置。
作为本实用新型进一步的方案：所述消毒池上方通过消毒液管连接消毒液储罐，消毒液管上安装有计量泵和阀门。
作为本实用新型进一步的方案：所述污泥收集池上侧通过上清液回流管连接垃圾渗滤液输入管，上清液回流管上安装有水泵和阀门，所述污泥收集池底侧连接剩余污泥外排管。
与现有技术相比，本实用新型的有益效果是：所述一种垃圾渗滤液处理装置，通过格栅井上的格栅板对垃圾渗滤液初次过滤，然后调节池对垃圾渗滤液的PH值进行调节，配合搅拌器旋转搅拌，药液混合更充分，然后经过微生物处理池内的厌氧、好氧及过滤处理后，将垃圾渗滤液中的有机物氧化分解并再次对垃圾渗滤液进行过滤，然后再由膜式超滤器对垃圾渗滤液深度过滤、纯化，纯化后的水流入消毒池消毒后排出，供生活或工业用水使用，微生物处理池和膜式超滤器内污泥及杂质排入污泥收集池，上清液再次回流过滤处理，污泥从剩余污泥外排管排出，处理效率高，处理效果好。
