申请日2017.01.20
公开(公告)日2017.08.29
IPC分类号C02F3/30
摘要
本实用新型涉及一种组合式污水处理系统。其目的是为了提供一种结构简单、成本低、净水效果好的污水处理系统。本实用新型包括第一好氧区、第二好氧区和厌氧区，第一好氧区内设有第一好氧污泥槽，第一好氧污泥槽的入水口与污水管道连通，厌氧区内设置有第二好氧污泥槽和厌氧污泥槽，第二好氧污泥槽的入水口与第一好氧污泥槽的出水口连通，第二好氧污泥槽的出水口与厌氧污泥槽连通，第二好氧区内部设置有第三好氧污泥槽、原生动物槽和后生动物槽，第三好氧污泥槽的入水口与厌氧污泥槽的出水口连通，第三好氧污泥槽的出水口与原生动物槽的入水口连通，原生动物槽的出水口与后生动物槽的入水口连通，后生动物槽的出水口与排水管道连接。

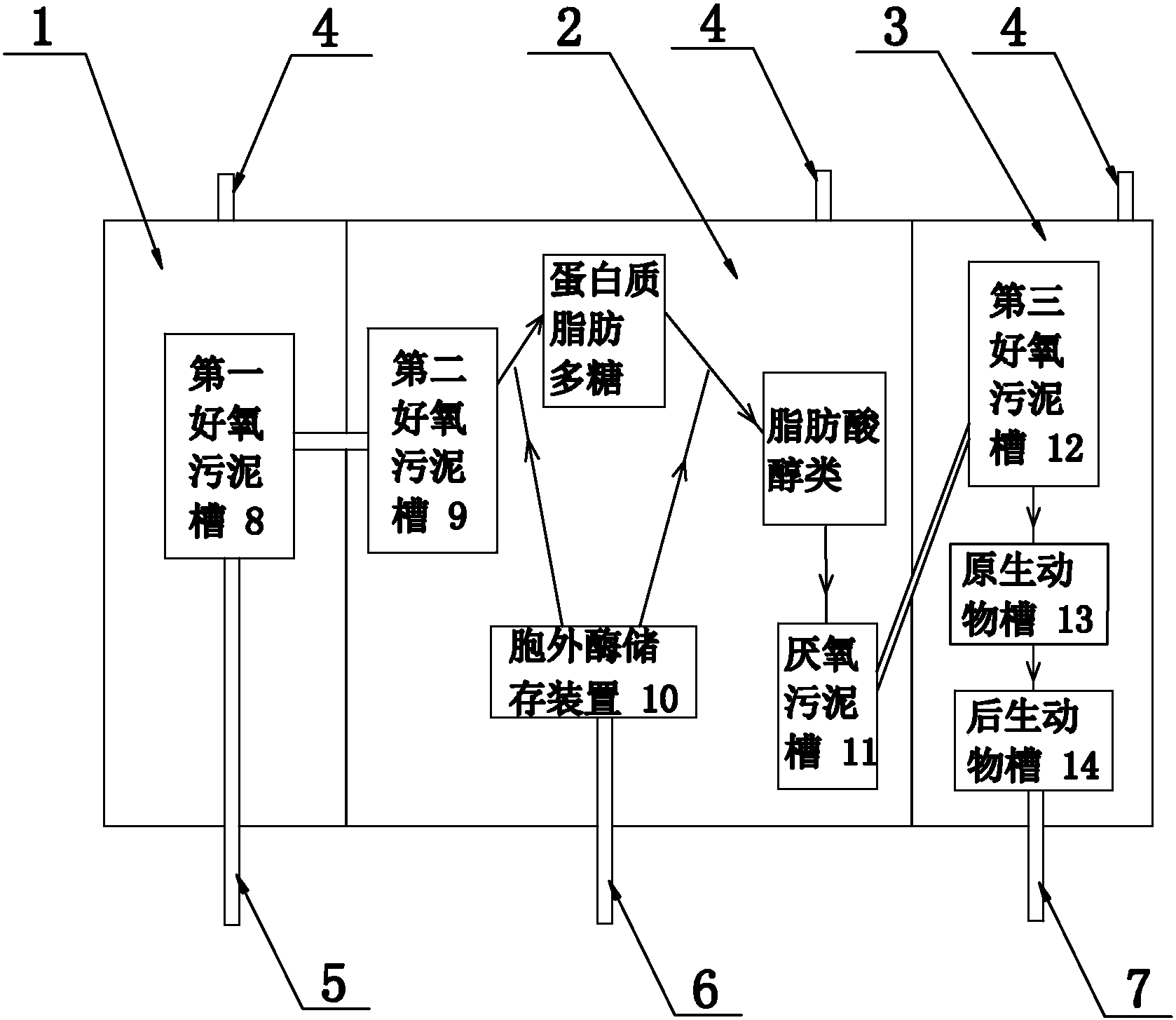

摘要附图
权利要求书
1.一种组合式污水处理系统，其特征在于：包括第一好氧区(1)、第二好氧区(3)和厌氧区(2)，第一好氧区(1)内设有第一好氧污泥槽(8)，第一好氧污泥槽(8)内培养有好氧微生物，第一好氧污泥槽(8)的入水口与污水管道(5)连通，厌氧区(2)内设置有第二好氧污泥槽(9)和厌氧污泥槽(11)，第二好氧污泥槽(9)内培养有好氧微生物，厌氧污泥槽(11)内培养有厌氧微生物，第二好氧污泥槽(9)的入水口与第一好氧污泥槽(8)的出水口连通，第二好氧污泥槽(9)的出水口与厌氧污泥槽(11)连通，第二好氧区(3)内部设置有第三好氧污泥槽(12)、原生动物槽(13)和后生动物槽(14)，第三好氧污泥槽(12)内培养有好养微生物，原生动物槽(13)内培养有原生动物，后生动物槽(14)内培养有后生动物，第三好氧污泥槽(12)的入水口与厌氧污泥槽(11)的出水口连通，第三好氧污泥槽(12)的出水口与原生动物槽(13)的入水口连通，原生动物槽(13)的出水口与后生动物槽(14)的入水口连通，后生动物槽(14)的出水口与排水管道(7)连接。
2.根据权利要求1所述的组合式污水处理系统，其特征在于：所述厌氧区(2)内还设置有胞外酶储存装置(10)，胞外酶储存装置(10)设置在第二好氧污泥槽(9)和厌氧污泥槽(11)之间。
3.根据权利要求1所述的组合式污水处理系统，其特征在于：所述第一好氧区(1)、第二好氧区(3)和厌氧区(2)分别设置有二氧化碳排出管道(4)。
说明书
组合式污水处理系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种组合式污水处理系统。
背景技术
从我国污水处理发展趋势来看：按照国家水污染防治专项规划提出的“让江河湖泊休养生息”的要求，以改善重点流域及近岸海域水环境质量、维护人民群众身体健康、保障水环境安全为目标，以流域-控制区-控制单元三级分区体系为框架，以水功能区限制纳污红线为依据，以污染物总量减排为抓手，以规划项目为依托，以政策措施为保障，综合运用工程、技术、生态的方法，实施重点流域水污染综合防治战略，努力恢复江河湖泊的生机和活力，促进流域经济社会的可持续发展。规划明确指出，现在的污水治理排放标准不能满足其水环境容量的要求，不能满足其达到相应水环境质量标准的需要。另外，随着城市人口的不断增加，城市废水的排放量和污水的处理难度也大大提高，不同污染程度的污水需要不同处理级别的系统进行处理净化，原有的污水处理系统很难完成现有污水的处理净化任务，这已经成为城市污水处理的一大难题。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、成本低、净水效果好的组合式污水处理系统。
本实用新型组合式污水处理系统，包括第一好氧区、第二好氧区和厌氧区，第一好氧区内设有第一好氧污泥槽，第一好氧污泥槽内培养有好氧微生物，第一好氧污泥槽的入水口与污水管道连通，厌氧区内设置有第二好氧污泥槽和厌氧污泥槽，第二好氧污泥槽内培养有好氧微生物，厌氧污泥槽内培养有厌氧微生物，第二好氧污泥槽的入水口与第一好氧污泥槽的出水口连通，第二好氧污泥槽的出水口与厌氧污泥槽连通，第二好氧区内部设置有第三好氧污泥槽、原生动物槽和后生动物槽，第三好氧污泥槽内培养有好养微生物，原生动物槽内培养有原生动物，后生动物槽内培养有后生动物，第三好氧污泥槽的入水口与厌氧污泥槽的出水口连通，第三好氧污泥槽的出水口与原生动物槽的入水口连通，原生动物槽的出水口与后生动物槽的入水口连通，后生动物槽的出水口与排水管道连接。
本实用新型组合式污水处理系统，其中所述厌氧区2内还设置有胞外酶储存装置，胞外酶储存装置设置在第二好氧污泥槽和厌氧污泥槽之间。
本实用新型组合式污水处理系统，其中所述第一好氧区、第二好氧区和厌氧区分别设置有二氧化碳排出管道。
本实用新型组合式污水处理系统与现有技术不同之处在于：本实用新型设置有第一好氧区、厌氧区和第二好氧区，依次对污水中的有机物进行微生物分解，保证有机物的分解完全。在厌氧区内设置有第二好氧污泥槽和厌氧污泥槽，第二好氧污泥槽与厌氧污泥槽之间加设有胞外酶储存装置，能够提供足够的胞外酶保证蛋白质、脂肪和多糖都能够分解为脂肪酸和醇类以供厌氧微生物，另外厌氧污泥槽内的厌氧菌在分解有机物的同时还能够产生胞外酶，营造良好的污水循环处理环境。第二好氧区内还设置有原生动物槽和后生动物槽，对水中的残留微生物和有机物杂质进行捕食去除，保证出水具有良好的纯净度。
