申请日2016.05.25
公开(公告)日2016.12.07
IPC分类号B08B9/30; B08B9/28
摘要
本实用新型公开了一种防污水回流的可调节式洗瓶机，包括传动链，所述传动链设有多个机械卡爪，机械卡爪夹住脏瓶，所述脏瓶下方设有基座，基座上贯穿设有多个喷头装置，其中，所述喷头装置包括活动管、中心管、橡胶保护套、支撑板、环形挡板、限位块和弹性装置，所述活动管转动连接中心管，所述中心管腔内设有支撑板，支撑板下方设有环形挡板，所述支撑板和环形挡板上贯穿有弹性装置，此防污水回流的可调节式洗瓶机结构简单，通过在喷头装置中加入弹性装置，对喷头装置采用独特的结构设计，在对脏瓶内外清洗过程中，不仅可以根据脏瓶的大小去调整喷头的角度范围，同时还可以在运作工程中，不会有污水回流污染干净的清洗液。
权利要求书
1.一种防污水回流的可调节式洗瓶机，包括传动链(1)，其特征在于：所述传动链(1)设有多个机械卡爪(2)，机械卡爪(2)夹住脏瓶(3)，所述脏瓶(3)下方设有基座(5)，基座(5)上贯穿设有多个喷头装置(4);

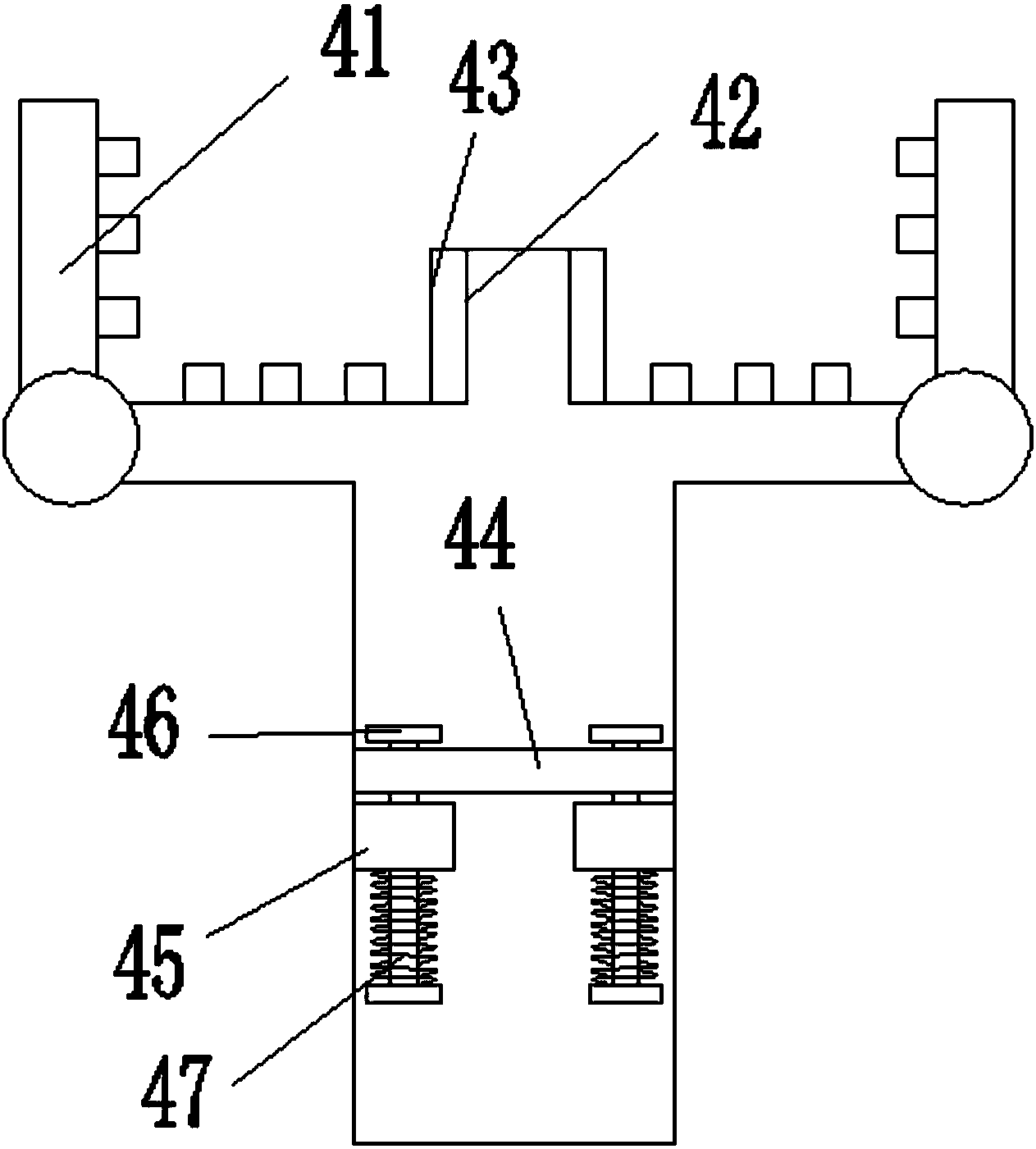

其中，所述喷头装置(4)包括活动管(41)、中心管(42)、橡胶保护套(43)、支撑板(44)、环形挡板(45)、限位块(46)和弹性装置(47)，所述活动管(41)转动连接中心管(42)，所述中心管(42)腔内设有支撑板(44)，支撑板(44)下方设有环形挡板(45)，所述支撑板(44)和环形挡板(45)上贯穿有弹性装置(47)，所述弹性装置(47)的两端对称设有限位块(46)，所述中心管(42)的上端套接有橡胶保护套(43);
其中，喷头装置(4)连接主管道(8)，所述主管道(8)上设有加压泵(7)，所述基座(5)连接升降气缸(6)。
2.根据权利要求1所述的一种防污水回流的可调节式洗瓶机，其特征在于：所述活动管(41)至少有四根，每根活动管(41)均与中心管(42)连通，且活动管(41)围绕橡胶保护套(43)为中心，活动管(41)相互之间等角度分布，活动管(41)上设有小孔。
3.根据权利要求1所述的一种防污水回流的可调节式洗瓶机，其特征在于：所述支撑板(44)为圆柱结构，所述弹性装置(47)至少四个，且弹性装置(47)之间等角度排列。
4.根据权利要求1所述的一种防污水回流的可调节式洗瓶机，其特征在于：所述机械卡爪(2)在传动链(1)上呈现等间距排列，且机械卡爪(2)至少有三个，所述喷头装置(4)在基座(5)上呈现等间距排列，且喷头装置(4)至少有三个。
说明书
一种防污水回流的可调节式洗瓶机
技术领域
本实用新型涉及清洗机技术领域，具体为一种防污水回流的可调节式洗瓶机。
背景技术
随着食品行业的不断发展，越来越多的饮料瓶涌现而出，作为清洗饮料瓶的工艺不容小觑，在一些食品厂，如啤酒生产企业中每天都有大量的啤酒瓶需要清洗，饮料瓶清洗的时候需要把瓶内外同时清洗一遍，现有的洗瓶机都是一开始对脏瓶的外侧喷淋一遍后直接放入到清洗液中清洗，清洗之后的污水会污染到清洗液中，而且对于不同体积大的瓶子清洗不够干净彻底，如果能对脏瓶的内外一起的清洗时不会有污水回流，同时又可以针对不同大小的脏瓶调节清洗角度，就会大大提高脏瓶的清洗效果和清洗效率。
实用新型内容
本实用新型的目的在于提供一种防污水回流的可调节式洗瓶机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防污水回流的可调节式洗瓶机，包括传动链，所述传动链设有多个机械卡爪，机械卡爪夹住脏瓶，所述脏瓶下方设有基座，基座上贯穿设有多个喷头装置。
其中，所述喷头装置包括活动管、中心管、橡胶保护套、支撑板、环形挡板、限位块和弹性装置，所述活动管转动连接中心管，所述中心管腔内设有支撑板，支撑板下方设有环形挡板，所述支撑板和环形挡板上贯穿有弹性装置，所述弹性装置的两端对称设有限位块，所述中心管的上端套接有橡胶保护套。
其中，喷头装置连接主管道，所述主管道上设有加压泵，所述基座连接升降气缸。
优选的，所述活动管至少有四根，每根活动管均与中心管连通，且活动管围绕橡胶保护套为中心，活动管相互之间等角度分布，活动管上设有小孔。
优选的，所述支撑板为圆柱结构，所述弹性装置至少四个，且弹性装置之间等角度排列。
优选的，所述机械卡爪在传动链上呈现等间距排列，且机械卡爪至少有三个，所述喷头装置在基座上呈现等间距排列，且喷头装置至少有三个。
与现有技术相比，本实用新型的有益效果是：此防污水回流的可调节式洗瓶机结构简单，通过在喷头装置中加入弹性装置，对喷头装置采用独特的结构设计，在对脏瓶内外清洗过程中，不仅可以根据脏瓶的大小去调整喷头的角度范围，同时还可以在运作工程中，不会有污水回流污染干净的清洗液。
