申请日2016.12.22
公开(公告)日2017.08.08
IPC分类号C02F9/04
摘要
本实用新型属于废水处理技术领域且公开了一种电厂含煤废水处理系统，包括煤水沉淀池、煤水提升泵、清水池和回收水泵，所述煤水沉淀池与煤水提升泵连通，所述煤水提升泵出口管道上设有混凝混合器，所述混凝混合器与DH高效净化器连通，所述DH高效净化器顶部与清水池连通以及DH高效净化器底部与煤水沉淀池连通，所述反冲洗泵进水口与清水池连通以及反冲洗泵出水口与DH高效净化器连通，所述清水池与回用水泵连通。本实用新型通过设有DH高效净化器和混凝混合器，可使处理后的水质达到SS≤10mg/L，达到回收利用的要求，本种含煤废水处理系统占地面积小，设计成本低，回收利用率高，使用寿命长。

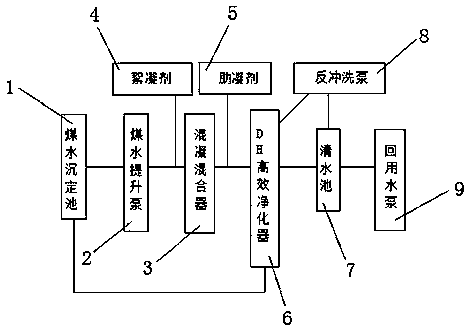

摘要附图
权利要求书
1.一种电厂含煤废水处理系统，包括煤水沉淀池(1)、煤水提升泵(2)、清水池(7)和回用水泵(9)，其特征在于：所述煤水沉淀池(1)与煤水提升泵(2)连通，所述煤水提升泵(2)出口管道上设有混凝混合器(3)，所述混凝混合器(3)与DH高效净化器(6)连通，所述DH高效净化器(6)顶部与清水池(7)连通以及DH高效净化器(6)底部与煤水沉淀池(1)连通，所述清水池(7)一侧设有反冲洗泵(8)，所述反冲洗泵(8)进水口与清水池(7)连通以及反冲洗泵(8)出水口与DH高效净化器(6)连通，所述清水池(7)与回用水泵(9)连通。
2.根据权利要求1所述的一种电厂含煤废水处理系统，其特征在于，所述混凝混合器(3)的前后分别投加絮凝剂(4)和助凝剂(5)。
3.根据权利要求1所述的一种电厂含煤废水处理系统，其特征在于，所述反冲洗泵(8)由电磁流量计控制反冲洗时间。
4.根据权利要求1所述的一种电厂含煤废水处理系统，其特征在于，所述DH高效净化器(6)的数量为2套。
5.根据权利要求1所述的一种电厂含煤废水处理系统，其特征在于，所述煤水沉淀池(1)的底部污泥由电动抓斗机定期清理外运。
说明书
一种电厂含煤废水处理系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种电厂含煤废水处理系统，属于废水处理技术领域。
背景技术
电厂含煤废水是指输煤栈桥冲洗排水、煤场道路冲洗排水和锅炉房冲洗排水，其水质含数量不等的悬浮物、少量有机物和菌类，其中悬浮物的主要成分是煤粉，悬浮物含量高达 1000mg/L。
传统的的电厂含煤废水处理方法为 ：输煤栈桥冲洗排水、煤场道路冲洗排水和锅炉房冲洗排水→煤泥沉淀池→煤水提升泵→澄清池→生水箱→生水泵→介质过滤器。该装置工艺流程长，设备级数多、数量多，厂区占地庞大，投资高，已不能满足“资源友好型、环境节约型”的电厂建设要求 ;另一方面，澄清池的运行受来水负荷变化而变动，出水水质不稳定，自动化程度低，严重影响后续设备的出水水质。为此，我们提出一种电厂含煤废水处理系统。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种电厂含煤废水处理系统，通过设有DH高效净化器和混凝混合器，可使处理后的水质达到SS≤10mg/L，达到回收利用的要求，本种含煤废水处理系统占地面积小，设计成本低，回收利用率高，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种电厂含煤废水处理系统，包括煤水沉淀池、煤水提升泵、清水池和回用水泵，所述煤水沉淀池与煤水提升泵连通，所述煤水提升泵出口管道上设有混凝混合器，所述混凝混合器与DH高效净化器连通，所述DH高效净化器顶部与清水池连通以及DH高效净化器底部与煤水沉淀池连通，所述清水池一侧设有反冲洗泵，所述反冲洗泵进水口与清水池连通以及反冲洗泵出水口与DH高效净化器连通，所述清水池与回用水泵连通。
作为本实用新型的一种优选技术方案，所述混凝混合器的前后分别投加絮凝剂和助凝剂。
作为本实用新型的一种优选技术方案，所述反冲洗泵由电磁流量计控制反冲洗时间。
作为本实用新型的一种优选技术方案，所述DH高效净化器的数量为2套。
作为本实用新型的一种优选技术方案，所述煤水沉淀池的底部污泥由电动抓斗机定期清理外运。
本实用新型所达到的有益效果是：一种电厂含煤废水处理系统，通过设有DH高效净化器和混凝混合器，可使处理后的水质达到SS≤10mg/L，达到回收利用的要求，本种含煤废水处理系统占地面积小，设计成本低，回收利用率高，使用寿命长。
