申请日2016.12.22
公开(公告)日2017.07.21
IPC分类号C02F9/14; C02F103/34; C02F3/34; C02F1/44; C02F1/72; C02F101/30
摘要
本实用新型公开了一种煤化工废水深度处理装置，其特征在于包括依次连接的一体化氧化澄清装置、生物反应装置、超滤装置，一体化氧化澄清装置包括第一反应器、第二反应器、澄清器;生物反应装置包括生物反应器、沉淀器;超滤装置包括水箱、超滤器;第一反应器一端连接废水进入的水管，第一反应器另一端与第二反应器相连;第二反应器的另一端和澄清器相连，澄清器的另一端和生物反应器相连;生物反应器的另一端与沉淀器相连，沉淀器的另一端与水箱相连;所述水箱通过水泵连接超滤器;本实用新型的水处理装置提高了废水的可生化性，是一种高效低运行成本的生物处理工艺，可以将污水中的部分有机物及大部分悬浮物去除，去除效率高，适宜用于深度处理。
摘要附图
权利要求书

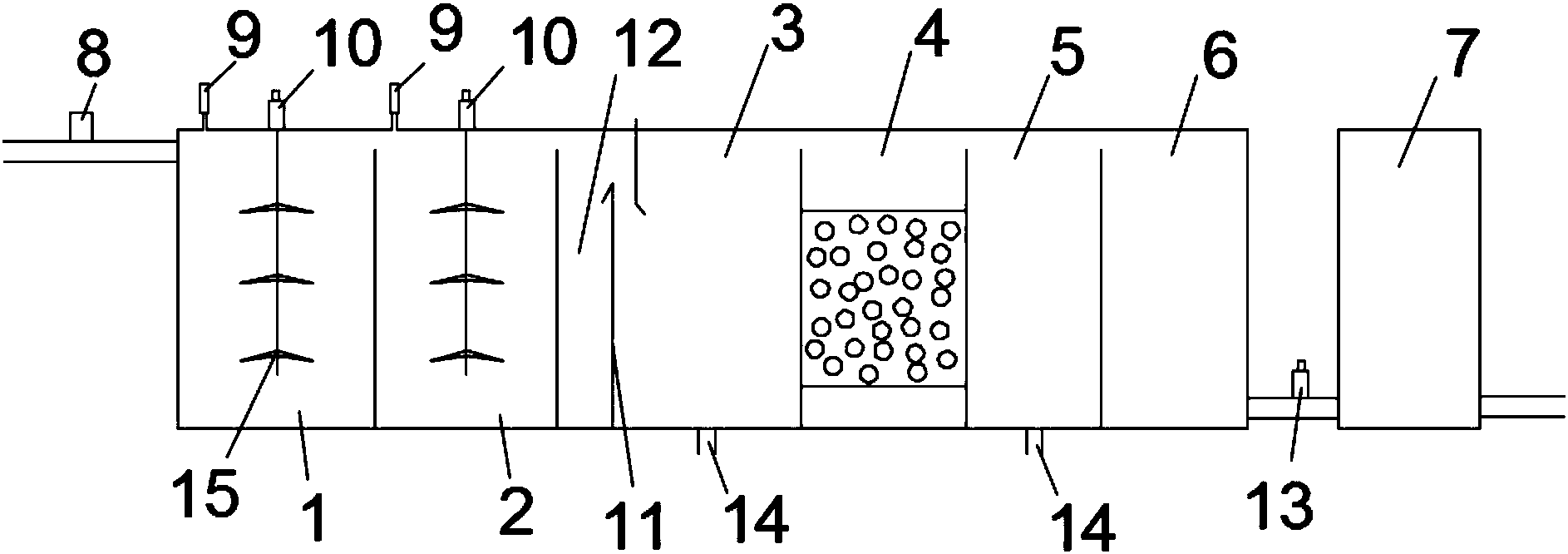

1.一种煤化工废水深度处理装置，其特征在于包括依次连接的一体化氧化澄清装置、生物反应装置、超滤装置，所述一体化氧化澄清装置包括第一反应器(1)、第二反应器(2)、澄清器(3);所述生物反应装置包括生物反应器(4)、沉淀器(5);所述超滤装置包括水箱(6)、超滤器(7);
所述第一反应器(1)一端连接废水进入的进水管，第一反应器(1)另一端与第二反应器(2)相连;所述第二反应器(2)的另一端和澄清器(3)相连，澄清器(3)的另一端和生物反应器(4)相连;所述生物反应器(4)的另一端与沉淀器(5)相连，沉淀器(5)的另一端与水箱(6)相连;所述水箱(6)通过水泵(13)连接超滤器(7)。
2.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述第一反应器(1)的进水管处设有用于监控废水流量的流量计(8)。
3.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述第一反应器(1)、第二反应器顶端均设有计量泵(9)。
4.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述第一反应器(1)、第二反应器(2)还设有搅拌器(10)。
5.根据权利要求4所述的一种煤化工废水深度处理装置，其特征在于所述搅拌器(10)位于反应器中并设置上、中、下三个搅拌棒(15)。
6.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述第二反应器(2)与澄清器(3)之间还设有过渡区(12)，所述过渡区(12)通过第二反应器(2)与澄清器(3)之间的隔离板(11)隔离形成，所述隔离板(11)与澄清器(3)顶端设有液体流过的间隙。
7.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述生物反应器(4)底部还设有鼓气装置。
8.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述澄清器(3)、沉淀器(5)底部均设有污泥、沉淀悬浮物的排出口(14)。
9.根据权利要求1所述的一种煤化工废水深度处理装置，其特征在于所述超滤器(7)为活性炭过滤器、保安过滤器和超滤膜过滤器集成的过滤器。
说明书
一种煤化工废水深度处理装置
技术领域
本实用新型属于水处理技术领域，特别是一种煤化工废水深度处理装置。
背景技术
近年来煤化工产业迅速发展，但废水处理技术相对滞后，大部分工厂只能达到国家《污染物综合排放标准》(GB8978-1996)二级排放标准，而随着国家环保标准的提高，目前需要新的经济可靠的工艺技术对煤化工废水进行深度处理，以便于回收利用，节约水资源;目前煤化工行业的水处理设备结构复杂，生化性反应效率低、处理效率低，且处理效果不佳。
发明内容
本实用新型所解决的技术问题在于提供一种煤化工废水深度处理装置。
实现本实用新型目的的技术解决方案为：
一种煤化工废水深度处理装置，包括依次连接的一体化氧化澄清装置、生物反应装置、超滤装置，所述一体化氧化澄清装置包括第一反应器、第二反应器、澄清器;所述生物反应装置包括生物反应器、沉淀器;所述超滤装置包括水箱、超滤器;
所述第一反应器一端连接废水进入的水管，第一反应器另一端与第二反应器相连;所述第二反应器的另一端和澄清器相连，澄清器的另一端和生物反应器相连;所述生物反应器的另一端与沉淀器相连，沉淀器的另一端与水箱相连;所述水箱通过水泵连接超滤器。
本实用新型与现有技术相比，其显著优点：
(1)本实用新型一体化氧化澄清器使得废水中的有机物浓度得到降低，提高了废水的可生化性;
(2)投加聚氨酯浮球的生物反应器可以提供高浓度的微生物与污水反应，降低污水中的有机物浓度，而且污泥不会膨胀，是一种高效低运行成本的生物处理工艺;
(3)超滤系统可以将污水中的部分有机物及大部分悬浮物去除，降低污水的色度，去除效率高，适宜用于深度处理;
(4)设置流量计、计量泵，可自动控制催化剂、氧化剂的投放量;
(5)反应器中多个搅拌棒的搅拌，提高了催化剂、氧化剂与废水的充分混合;
下面结合附图对本实用新型作进一步详细描述。
