申请日2016.12.22
公开(公告)日2017.08.08
IPC分类号C02F9/14
摘要

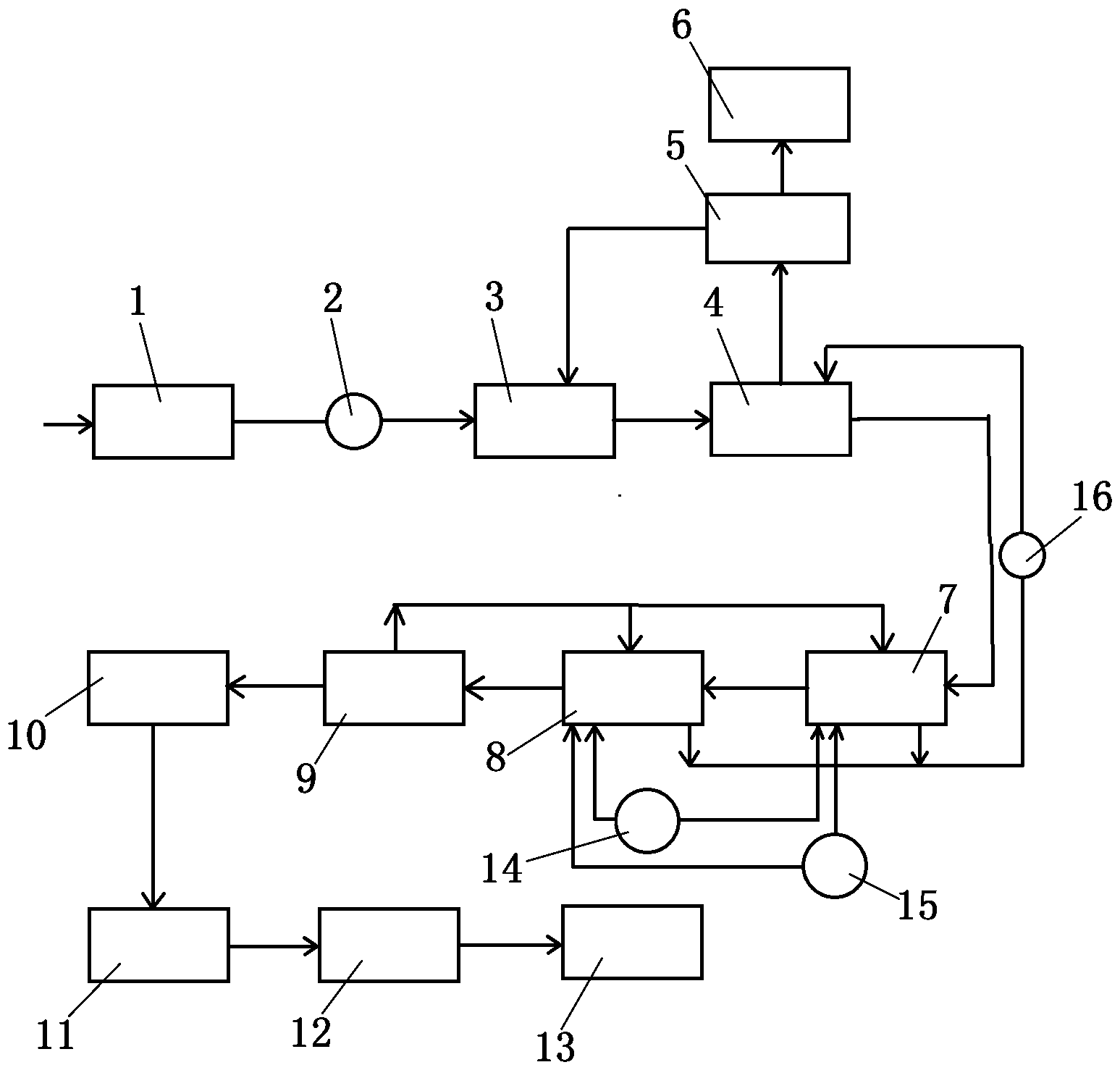

本实用新型涉及一种城市污水综合净化系统，包括除渣池、沉砂池、初沉池、沉泥浓缩池、曝气生物滤池、反冲洗水池、混凝沉淀池、活性炭过滤池、紫外线消毒池和贮水池，污水从所述除渣池的进水口进入，所述除渣池的出水口通过提升泵与所述沉砂池的进水口连接，所述沉砂池的出水口与所述初沉池的进水口连接，所述初沉池的出水口与所述曝气生物滤池的进水口连接。本实用新型的优点是：以生物法为主，物理法和化学法起辅助作用，通过除碳去硝的曝气生物滤池、反冲洗水池、活性炭过滤池、紫外线消毒池等重重过滤使水达到更高的处理标准，获得更好的水质。
摘要附图
权利要求书
1.一种城市污水综合净化系统，其特征在于，包括除渣池、沉砂池、初沉池、沉泥浓缩池、曝气生物滤池、反冲洗水池、混凝沉淀池、活性炭过滤池、紫外线消毒池和贮水池，污水从所述除渣池的进水口进入，所述除渣池的出水口通过提升泵与所述沉砂池的进水口连接，所述沉砂池的出水口与所述初沉池的进水口连接，所述初沉池的出水口与所述曝气生物滤池的进水口连接，所述初沉池的底部连接沉泥浓缩池，所述沉泥浓缩池连接污泥处理设备，所述曝气生物滤池的出水口与所述反冲洗水池的进水口连接，所述反冲洗水池还从所述曝气生物滤池的底部供给反冲洗水，所述曝气生物滤池反冲洗排水通过反冲洗泵连接所述初沉池，所述反冲洗水池的出水口与所述混凝沉淀池的进水口连接，所述混凝沉淀池的出水口与所述活性炭过滤池的进水口连接，所述活性炭过滤池的出水口与所述紫外线消毒池的进水口连接，所述紫外线消毒池的出水口与所述贮水池的进水口连接，所述除渣池内设置有格栅和筛网，所述曝气生物滤池内设置滤料，所述曝气生物滤池的底部与曝气用空压机和反冲用空压机连接，所述紫外线消毒池内设置有紫外线灯架、紫外线灯管、清洗装置、配电装置和控制设备。
2.根据权利要求1所述的城市污水综合净化系统，其特征在于，所述曝气生物滤池包括DC曝气生物滤池和N曝气生物滤池，所述初沉池与所述DC曝气生物滤池连接，所述DC曝气生物滤池与所述N曝气生物滤池连接，所述N曝气生物滤池和所述混凝沉淀池连接，所述反冲洗水池分别与所述DC曝气生物滤池和N曝气生物滤池连接, 所述反冲洗水池还从所述DC曝气生物滤池和N曝气生物滤池的底部供给反冲洗水，所述DC曝气生物滤池和N曝气生物滤池的反冲洗排水通过所述反冲洗泵连接所述初沉池，所述DC曝气生物滤池和N曝气生物滤池的底部均与所述曝气用空压机和反冲用空压机连接。
3.根据权利要求1所述的城市污水综合净化系统，其特征在于，所述滤料为轻型球质多孔陶粒滤料。
4.根据权利要求1所述的城市污水综合净化系统，其特征在于，所述反冲洗泵的启闭通过所述曝气生物滤池的水位来控制。
5.根据权利要求1所述的城市污水综合净化系统，其特征在于，所述紫外线灯管为高压石英灯管。
说明书
城市污水综合净化系统
技术领域
本实用新型主要涉及污水净化的技术领域，尤其涉及一种城市污水综合净化系统。
背景技术
水资源严重缺乏，必须对城市污水进行有效的处理，通常的，城市污水经格栅、沉砂池、初沉池、生物处理、二沉池、混凝沉淀池和过滤，包括一级处理和二级处理，随着环保要求的提供，需要对现有的污水处理系统进一步垓心，提高水质的标准。
实用新型内容
本实用新型的目的是提供一种城市污水综合净化系统，提高水质的标准。
本实用新型的目的可以通过下述技术方案来实现：
本实用新型涉及一种城市污水综合净化系统，包括除渣池、沉砂池、初沉池、沉泥浓缩池、曝气生物滤池、反冲洗水池、混凝沉淀池、活性炭过滤池、紫外线消毒池和贮水池，污水从所述除渣池的进水口进入，所述除渣池的出水口通过提升泵与所述沉砂池的进水口连接，所述沉砂池的出水口与所述初沉池的进水口连接，所述初沉池的出水口与所述曝气生物滤池的进水口连接，所述初沉池的底部连接沉泥浓缩池，所述沉泥浓缩池连接污泥处理设备，所述曝气生物滤池的出水口与所述反冲洗水池的进水口连接，所述反冲洗水池还从所述曝气生物滤池的底部供给反冲洗水，所述曝气生物滤池反冲洗排水通过反冲洗泵连接所述初沉池，所述反冲洗水池的出水口与所述混凝沉淀池的进水口连接，所述混凝沉淀池的出水口与所述活性炭过滤池的进水口连接，所述活性炭过滤池的出水口与所述紫外线消毒池的进水口连接，所述紫外线消毒池的出水口与所述贮水池的进水口连接，所述除渣池内设置有格栅和筛网，所述曝气生物滤池内设置滤料，所述曝气生物滤池的底部与曝气用空压机和反冲用空压机连接，所述紫外线消毒池内设置有紫外线灯架、紫外线灯管、清洗装置、配电装置和控制设备。
优选的，所述曝气生物滤池包括DC曝气生物滤池和N曝气生物滤池，所述初沉池与所述DC曝气生物滤池连接，所述DC曝气生物滤池与所述N曝气生物滤池连接，所述N曝气生物滤池和所述混凝沉淀池连接，所述反冲洗水池分别与所述DC曝气生物滤池和N曝气生物滤池连接, 所述反冲洗水池还从所述DC曝气生物滤池和N曝气生物滤池的底部供给反冲洗水，所述DC曝气生物滤池和N曝气生物滤池的反冲洗排水通过所述反冲洗泵连接所述初沉池，所述DC曝气生物滤池和N曝气生物滤池的底部均与所述曝气用空压机和反冲用空压机连接。
优选的，所述滤料为轻型球质多孔陶粒滤料。
优选的，所述反冲洗泵的启闭通过所述曝气生物滤池的水位来控制。
优选的，所述紫外线灯管为高压石英灯管。
本实用新型的优点是：以生物法为主，物理法和化学法起辅助作用，通过除碳去硝的曝气生物滤池、反冲洗水池、活性炭过滤池、紫外线消毒池等重重过滤使水达到更高的处理标准，获得更好的水质。
