申请日2016.12.22
公开(公告)日2017.08.11
IPC分类号C02F11/12
摘要
本实用新型涉及污泥干燥领域技术，具体涉及一种高效水汽回收污泥热泵干燥装置，按水汽流向依次包括有进风室、水箱、除湿室、送风室，所述进风室内设有蒸发管，所述除湿室按水汽流向依次设有至少一个的蒸发器、冷凝管，所述送风室内设有至少一个的冷凝器组，所述蒸发管和冷凝管为一体成型的热管，所述进风室的出风口和除湿室的进风口均设在水箱内。本实用新型的水箱能够有效地去除回风中的粉尘，并且水箱能够起到良好的冷却作用，减轻蒸发器的负担，从而增强除湿效果;热管实现可以实现进风室和除湿室的热量补差，将进风室降温损失的一部分热量用于除湿室中升温回风，实现能源的有限利用，达到降低能耗的目的。

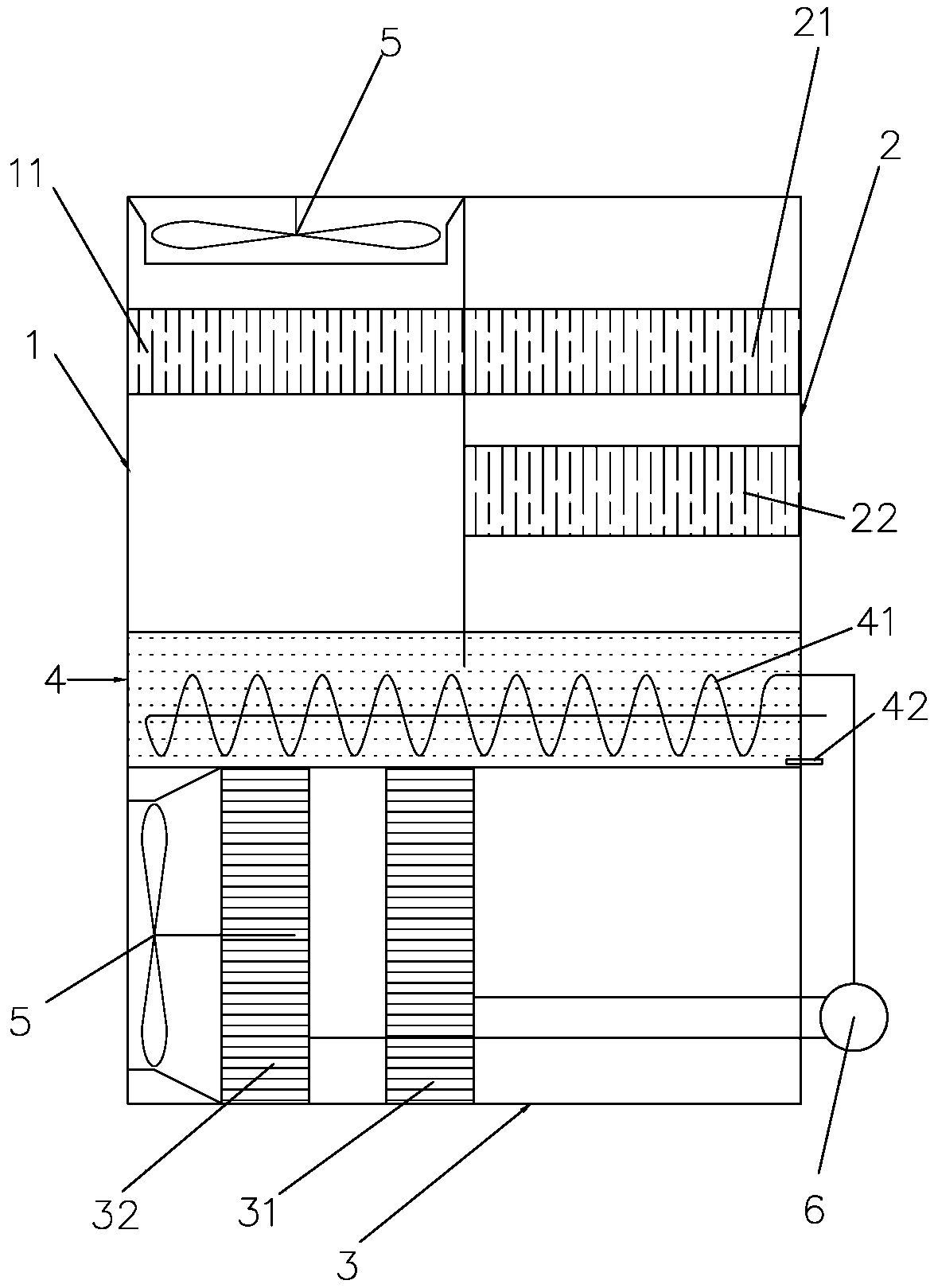

摘要附图
权利要求书
1.一种高效水汽回收污泥热泵干燥装置，其特征在于：按水汽流向依次包括有进风室、水箱、除湿室、送风室，所述进风室内设有蒸发管，所述除湿室按水汽流向依次设有至少一个的蒸发器、冷凝管，所述送风室内设有冷凝器组，所述蒸发管的出风口与水箱的进风口连通，所述水箱的出风口与蒸发器的进风口连通，所述蒸发器的出风口与冷凝管的进风口连通，所述冷凝管的出风口与冷凝器组的进风口连通，所述蒸发管和冷凝管为一体成型的热管。
2.根据权利要求1所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述进风室的进风口设有增压进风机，所述送风室的出风口设有增压送风机。
3.根据权利要求1所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述蒸发器的数量为1个。
4.根据权利要求1所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述水箱内还设有钛管蒸发器。
5.根据权利要求4所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述冷凝器组包括一级冷凝器和二级冷凝器，所述一级冷凝器的进风口与冷凝管的出风口连通，所述一级冷凝器的出风口与二级冷凝器的进风口连通;所述一级冷凝器连接有一级压缩机，所述一级压缩机与钛管蒸发器连接;所述二级冷凝器连接有二级压缩机，所述二级压缩机与蒸发器连接。
6.根据权利要求1所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述水箱设有用于分隔水箱的进风口和出风口的第一隔板，所述第一隔板延伸有设在进风室和除湿室之间的第二隔板。
7.根据权利要求1所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述进风室和除湿室均设在水箱上方，所述进风室的进风口设在进风室的正上方，所述除湿室的出风口设在除湿室的正上方，所述送风室设在水箱的下方，所述送风室的进风口和出风口分别设在送风室的水平两侧。
8.根据权利要求7所述的一种高效水汽回收污泥热泵干燥装置，其特征在于：所述水箱还设有排水口。
说明书
一种高效水汽回收污泥热泵干燥装置
技术领域
本实用新型涉及污泥干燥设备技术领域，具体涉及一种高效水汽回收污泥热泵干燥装置。
背景技术
污泥一向被认为是农田的最佳肥料，污泥的农田利用被人们冠以“循环经济”的美名。但未经处理的污泥含有大量的水，这不仅对运输过程造成了很大的困难，而且浪费了大量的运输成本，因此在运输前对污泥进行除湿干燥是十分有必要的。
现有技术中，污泥干燥处理技术主要有以下4种：(1)热泵除湿干燥技术;(2)微波除湿干燥技术;(3)太阳能除湿干燥技术;(4)其他污泥干燥方式 。热泵除湿干燥技术成型最早，实用性高，因此是应用最广泛的技术，但是总体而言，传统的污泥干燥装置存在以下缺点：(1)现有污泥干化设施均采用高温干化过程，工业污泥在较高温度条件下金属腐蚀非常严重;(2)能耗较高;(3)传统污泥干化装置仅仅只是简单的干燥，没有除尘，大量的粉尘随着回风进入干燥装置中影响效率，甚至腐坏装置。
发明内容
本实用新型的目的是针对现有技术中的上述不足，提供一种低温干化、能耗较低、具有除尘功能的高效水汽回收污泥热泵干燥装置。
本实用新型的目的通过以下技术方案实现：
一种高效水汽回收污泥热泵干燥装置，按水汽流向依次包括有进风室、水箱、除湿室、送风室，所述进风室内设有蒸发管，所述除湿室按水汽流向依次设有至少一个的蒸发器、冷凝管，所述送风室内设有至少一个的冷凝器组，所述蒸发管的出风口与水箱的进风口连通，所述水箱的出风口与蒸发器的进风口连通，所述蒸发器的出风口与冷凝管的进风口连通，所述冷凝管的出风口与冷凝器组的进风口连通，所述蒸发管和冷凝管为一体成型的热管。所述蒸发管为热管的降温侧，所述冷凝管为热管的升温侧。
其中，所述进风室的进风口设有增压进风机，所述送风室的出风口设有增压送风机。
其中，所述蒸发器的数量为1个。
其中，所述水箱内还设有钛管蒸发器。
其中，所述冷凝器组包括一级冷凝器和二级冷凝器，所述一级冷凝器的进风口与冷凝管的出风口连通，所述一级冷凝器的出风口与二级冷凝器的进风口连通;所述一级冷凝器连接有一级压缩机，所述一级压缩机与钛管蒸发器连接;所述二级冷凝器连接有二级压缩机，所述二级压缩机与蒸发器连接。
其中，所述水箱设有用于分隔水箱的进风口和出风口的第一隔板，所述第一隔板还延伸有设在进风室和除湿室之间的第二隔板。
其中，所述进风室和除湿室均设在水箱上方，所述进风室的进风口设在进风室的正上方，所述除湿室的出风口设在除湿室的正上方，所述送风室设在水箱的下方，所述送风室的进风口和出风口设在送风室的水平两侧。
更进一步地，所述水箱还设有排水口。
本实用新型的有益效果： 1、本实用新型的水箱能够有效地去除回风中的粉尘，并且水箱能够起到良好的冷却作用，减轻蒸发器的负担，从而增强除湿效果;2、回风在除湿过程中需要降温，该过程会损耗大量热量，本实用新型利用热管实现进风室和除湿室的热量补差，将进风室降温损失的一部分热量用于除湿室中升温回风，实现能源的有限利用，达到降低能耗的目的;3、本实用新型的各工作室内的回风温度均可控制在15-70℃，也即是实现了低温干化，大大增强了污泥干燥操作的安全性。
